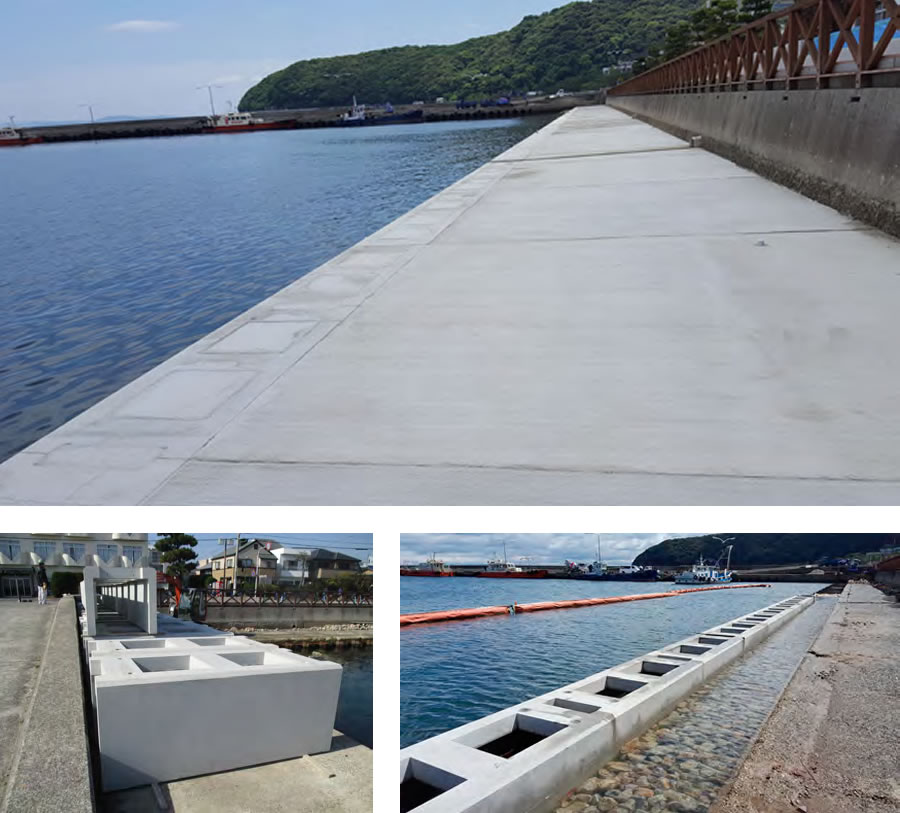

フレックス笠コン（塩害対策適用事例）

  • 従来現場打ちであった河川矢板護岸工の笠コンクリートを二次製品化。
  • 施工の安全性の確保。製品の大型化・機械施工。

特徴

  1. 笠コン底面位置が平水位でも施工可能なため、鋼矢板の長さを短く設計できるので、経済的です。
  2. 現場打ち施工における配筋作業、矢板凹凸形状にあわせた型枠製作と吊り型枠の手間、養生後の脱型作業などの手間が一切かかりません。

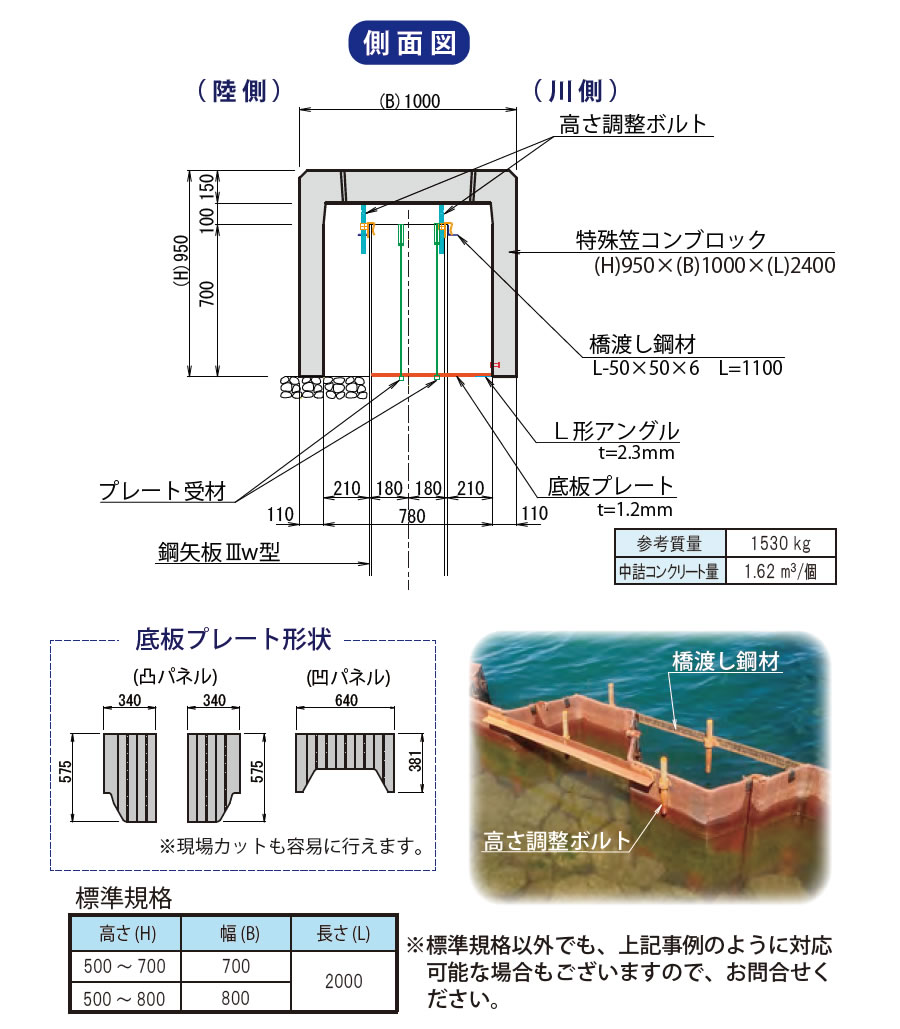

残存型枠（底板プレート）の開発

  1. 底板プレートは軽量で機能性に優れ、セットが容易で鋼矢板の打ち込み精度に左右されません。
  2. 中詰コンクリート養生後の脱型が一切不要です。

塩害対策

塩害対策として笠コンブロックの鉄筋純かぶりを70mm としました。

＜参考資料＞
「港湾の施設の技術上の基準・同解説( 下巻)」平成19年7月

カチオン電着塗装

水溶性塗料を入れた槽に被塗物を浸漬し、直流電流を流し電着させる方法です。カチオン電着塗装は非常に高い防錆性能を有します。

※下記部材はカチオン電着塗装仕上げです。
  • 底板プレート
  • Ｌ形アングル
  • プレート受材

底板プレート塗装済み（色：黒）

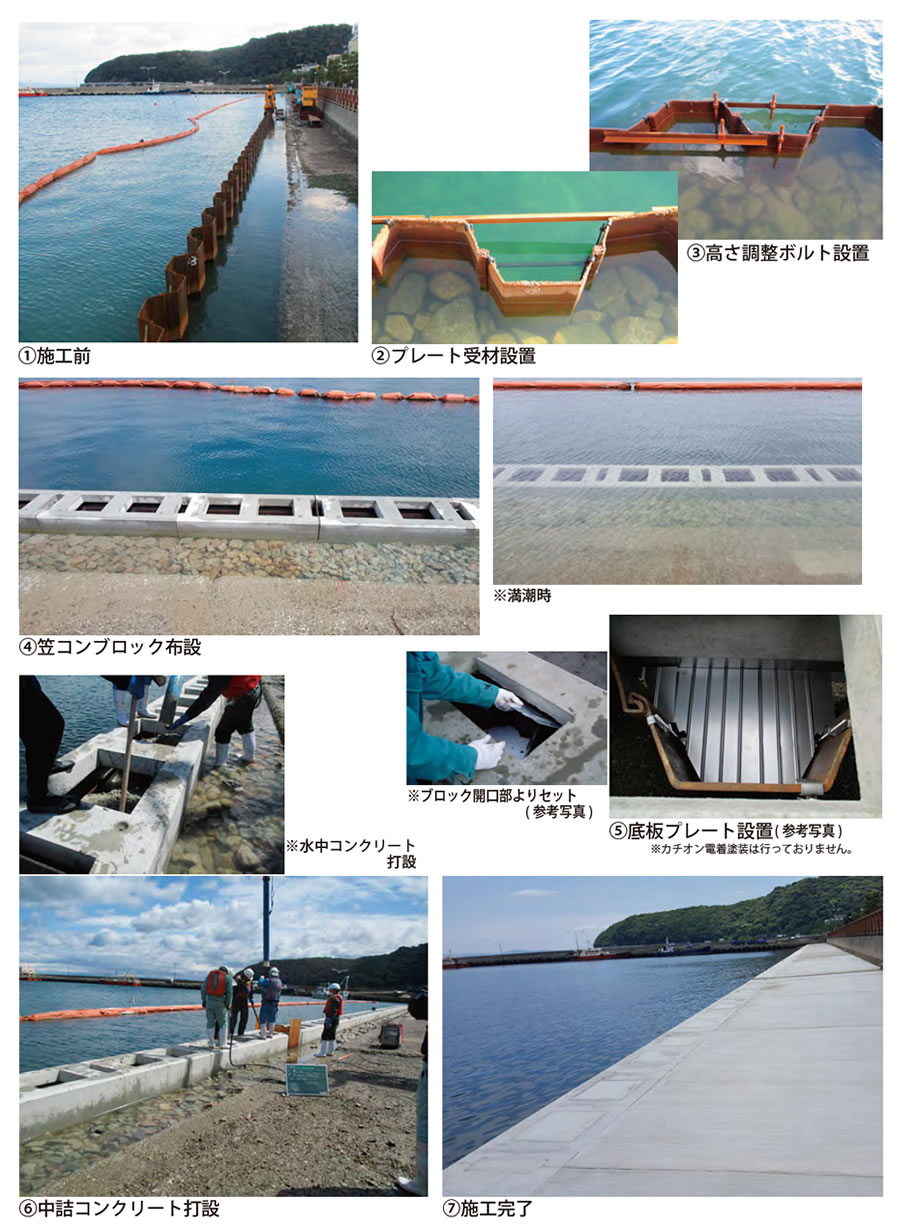

施工状況

笠コン塩害対策適用事例パンフレット（PDF）
