河川水利用の消雪施設(集水井筒)

活用場所

地下水が得られない場所など、河川水を取水堰方式で散水消雪に利用。

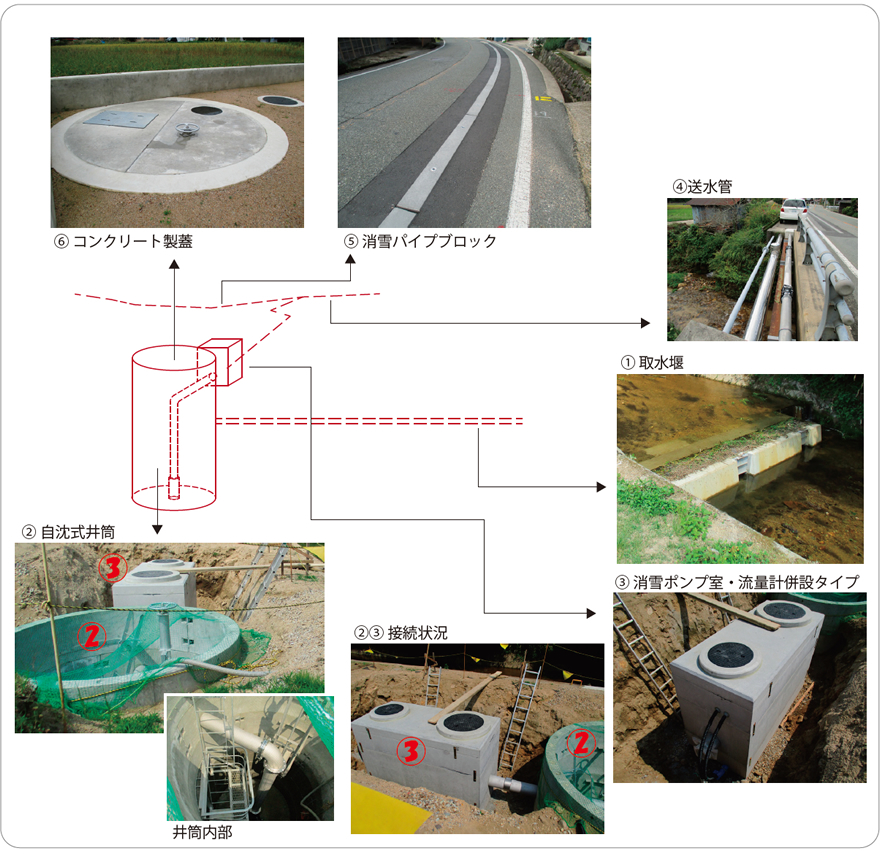

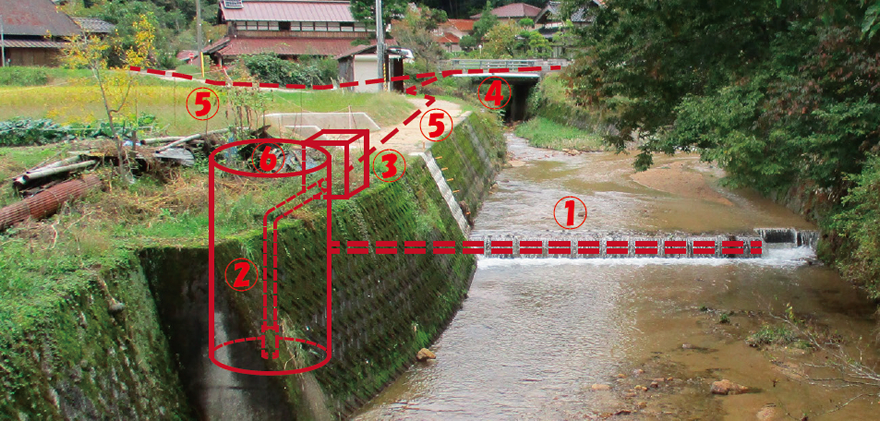

施設概要

兵庫県豊岡市但東町中藤地内

① 取水堰(越流堰方式の取水施設)
② 取水槽(自沈式井筒工法)
③ ポンプピット(消雪ポンプ室・流量計併設タイプ)
④ 送水管
⑤ 消雪パイプブロック(送水ブロック、散水ブロック)

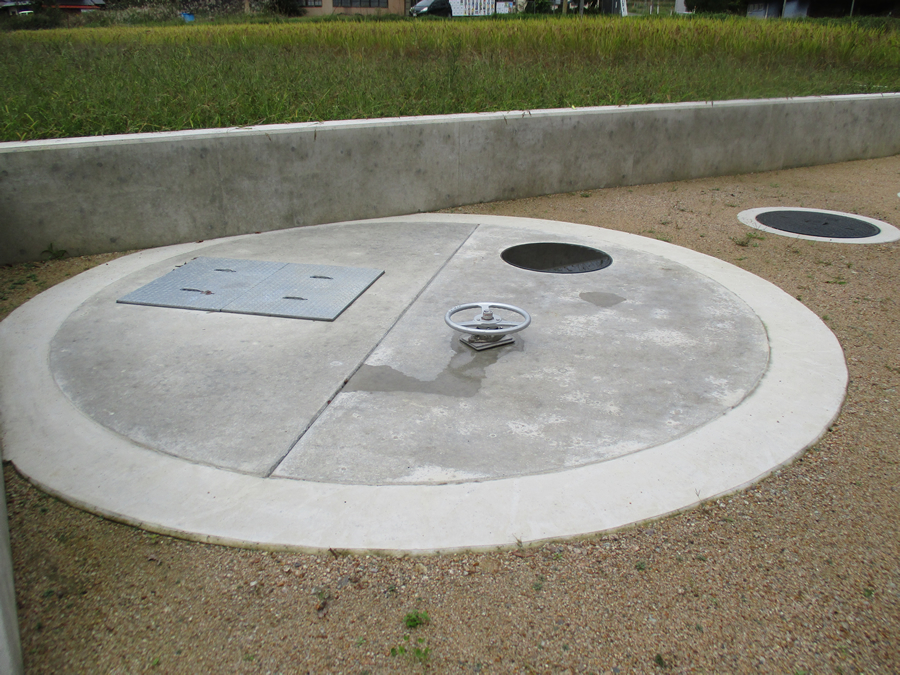

⑥ コンクリート製蓋

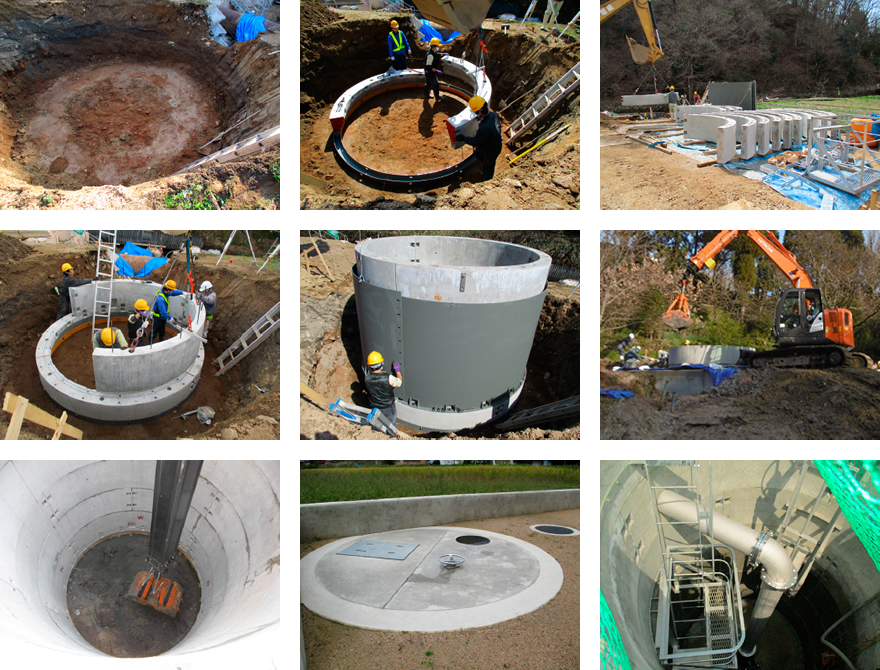

自沈式井筒工法

取水設備、貯留槽、その他各種水貯め井戸として活用可能です。

工法の特徴

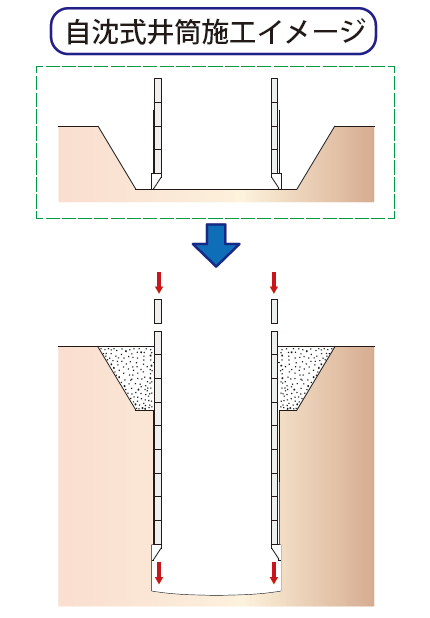

井筒内部掘削による自沈工法により、掘削断面を最小に抑えます。
仮設費の削減、安全性確保ができます。

製品規格

内径3.0m、3.5m、4.0m

その他

井筒ブロックは、導水・送水管等の径・配置に応じて任意の位置に孔開加工が可能です。
昇降施設、中間床版についてもオーダーメイドにより製作いたします。
また、コンクリート天蓋も、ポンプ等の機械搬入口、人孔等の開口部を任意の位置・大きさに応じてオーダーメイドにより製作いたします。
