ウォーターシャッター(止水板・防水板)設置工事

ウォーターシャッター(止水板・防水板) 陸閘(りっこう)角落し式

工事概要

令和元年に発生した台風19号で本沢川が氾濫し、現場付近の建屋や田畑等に水害が発生しました。
今後も起こりうる水害対策として堤防工事を行う事となり、通路と堤防が交差する部分には陸閘(りっこう)という門を設置しました。
陸閘(りっこう)は通常時は解放のまま、洪水の恐れのある時はゲートを閉めて堤防としての役割を果たす部分です。

今回、近隣住民の方々や発注者の方が陸閘を閉める際、少人数で容易に脱着が可能な部分が注目され、ウォーターシャッターが選定されました。

工事名 令和4年度県単河川改修工事
施工場所 一級河川本沢川陸閘部(中野市上今井)
発注者 長野県北信建設事務所
施工時期 2024年3月
パネルサイズ H=1.35m L=6.00m
設置場所MAP

PDFはこちら

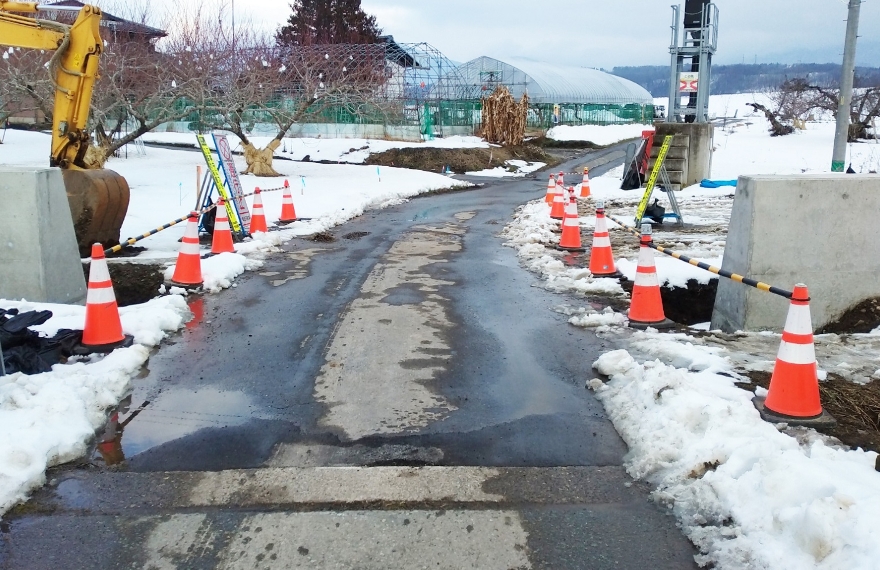

設置前

設置前の写真

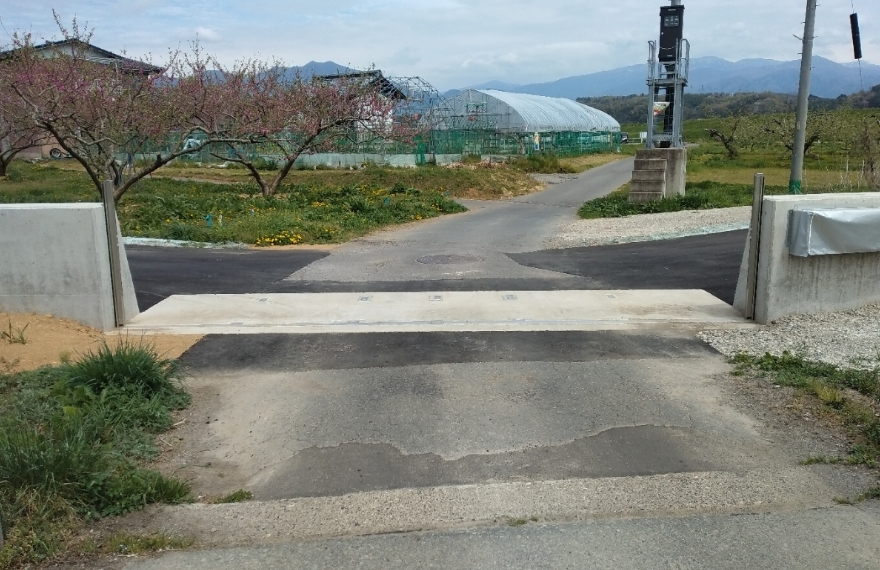

設置後:開放状態

設置後:開放状態の写真 堤防 水門

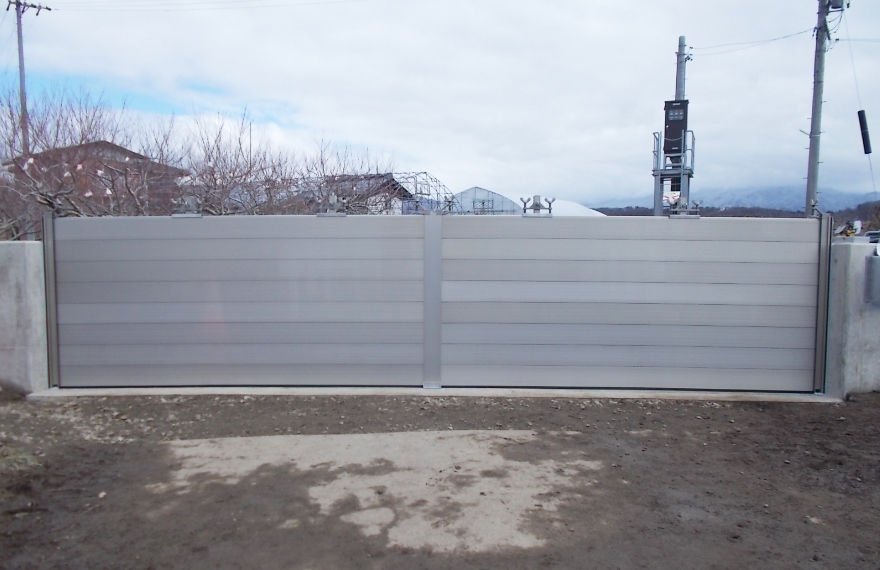

パネル設置(水圧面)

パネル設置(水圧面)の写真 陸閘(りっこう)角落し式

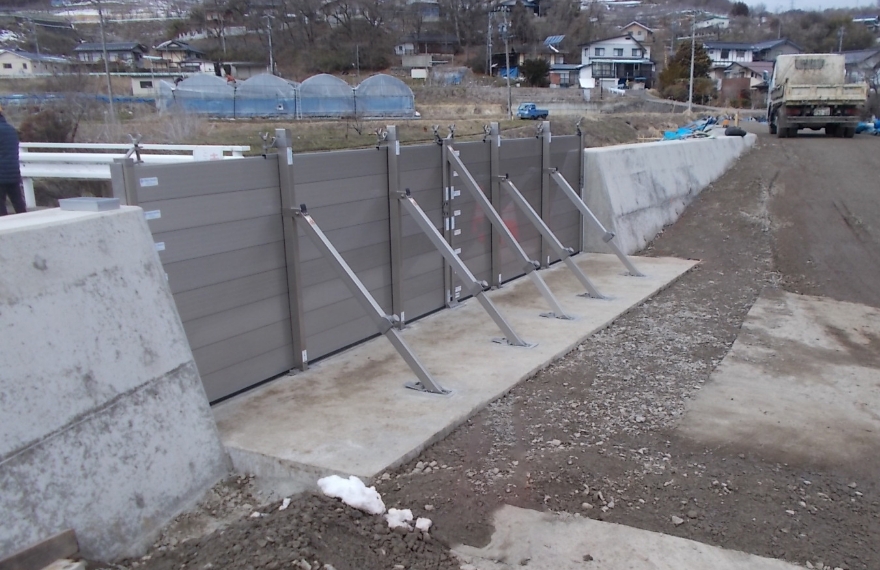

パネル設置(背面)

パネル設置(背面)の写真 パラペット かさ上げ

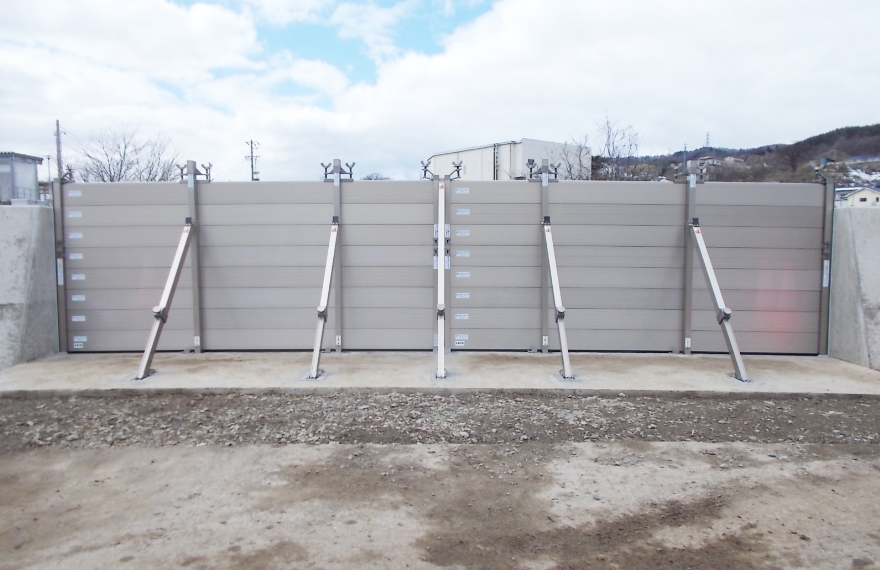

パネル設置(背面)

パネル設置(背面)の写真 嵩上げ 津波 越流
