大型平張ブロック （張ブロック）
一般工種名：大型平張ブロック
特長
- 使用個数が1個／m2と大きく、連結方法も簡単なので、施工の短縮が図られる。
- ブロック表面デザインは「滑面」と「玉石模様」の２種類。適度な起伏が、流速低減の粗度としても有効に働き、景観維持にも貢献する。
- ジョイント部はコンクリート打設（剛性、水密性が高い）遮水シートの対候性を損なわず、侵食および摩耗を防止して遮水性を補完する
用途

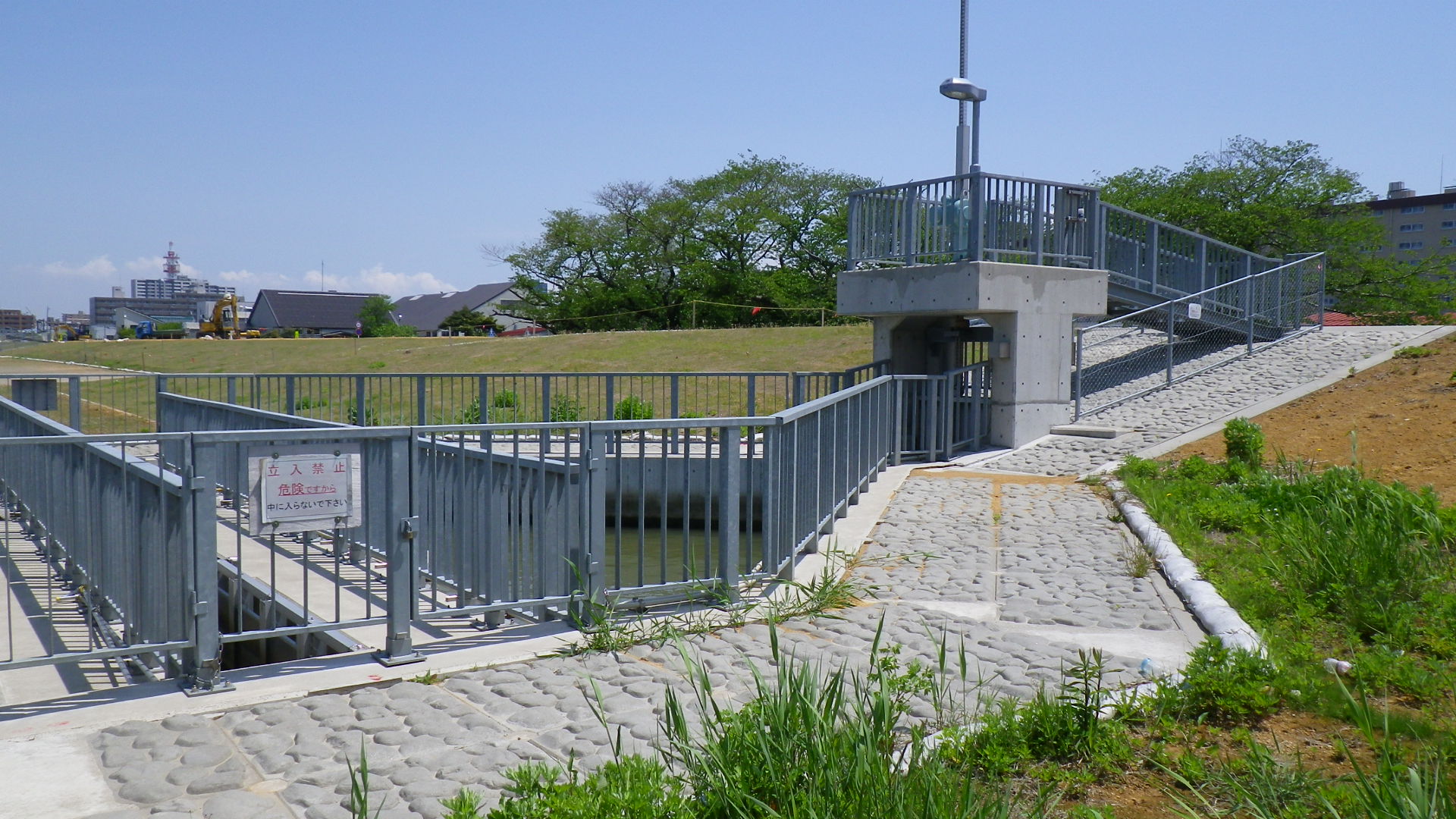

河川などの護岸工

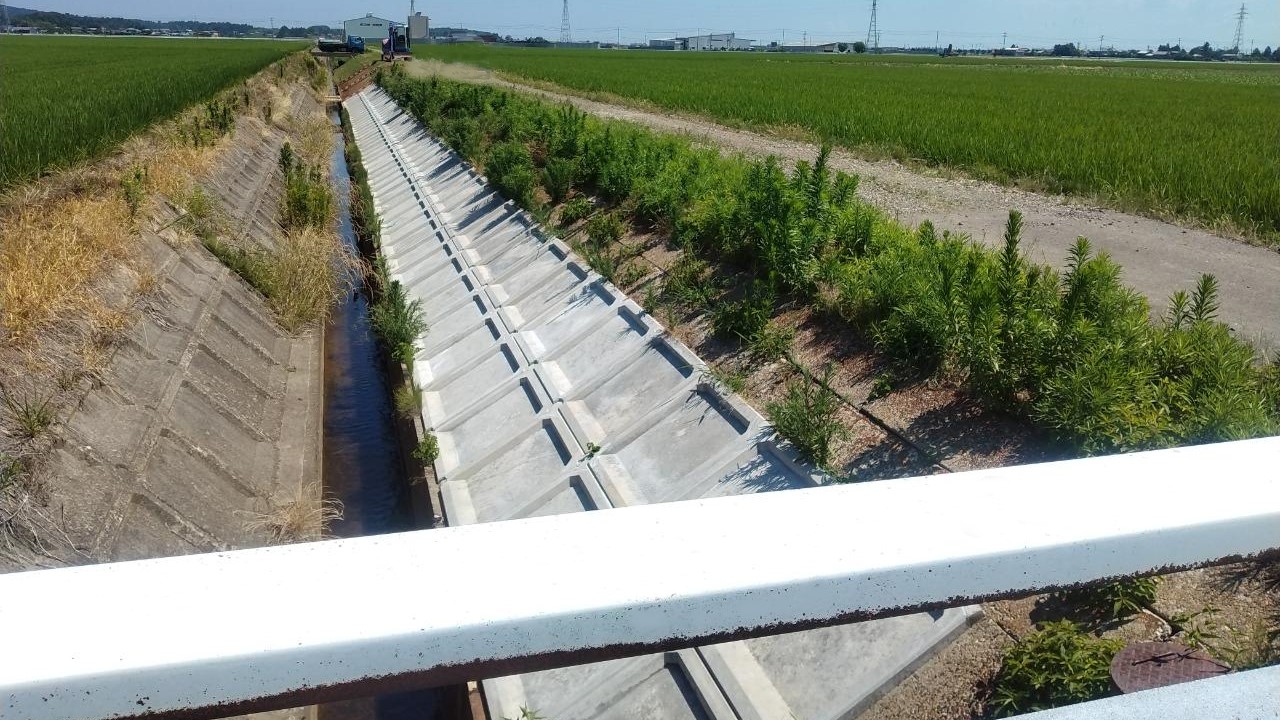

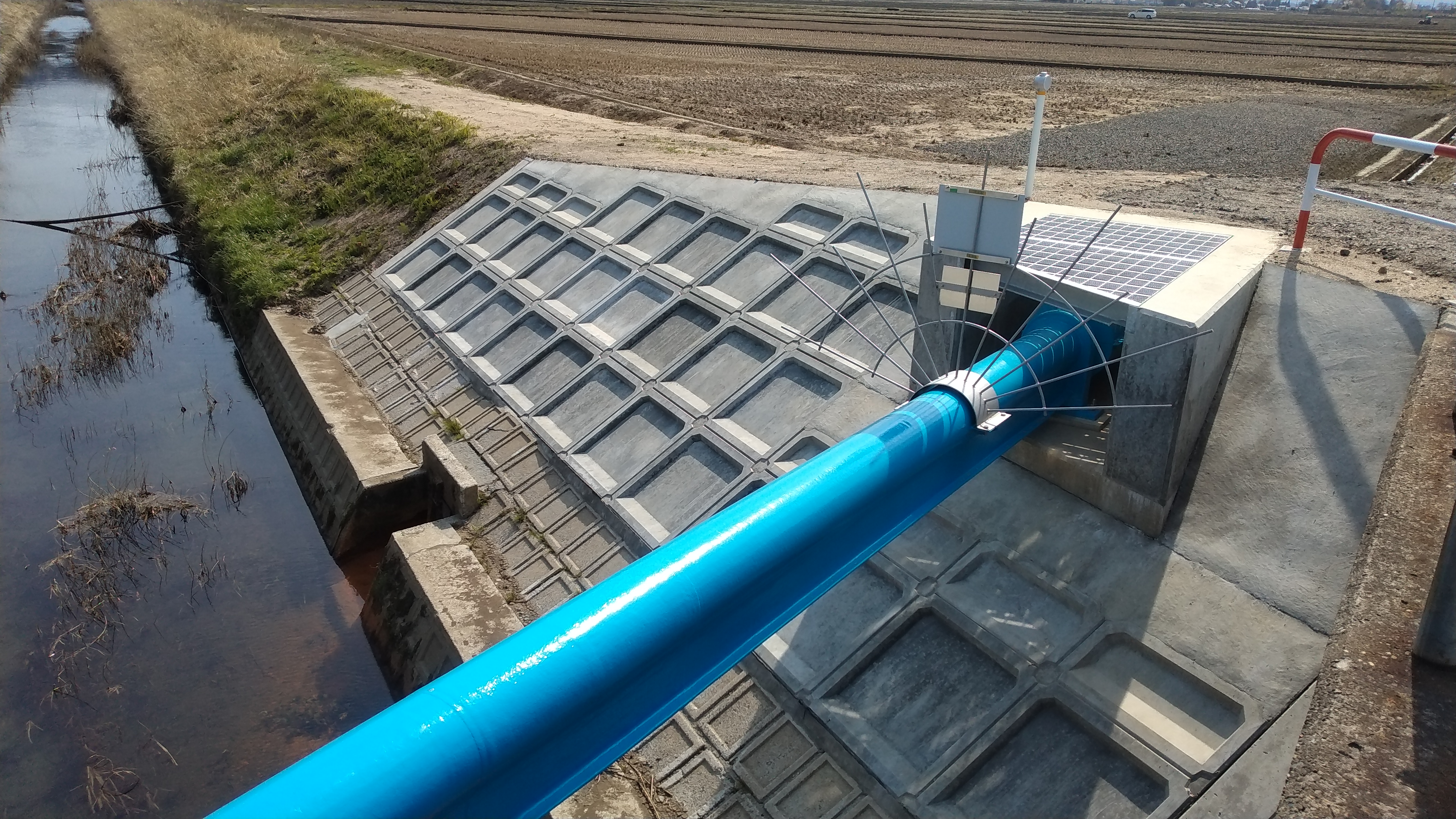

農業用水路

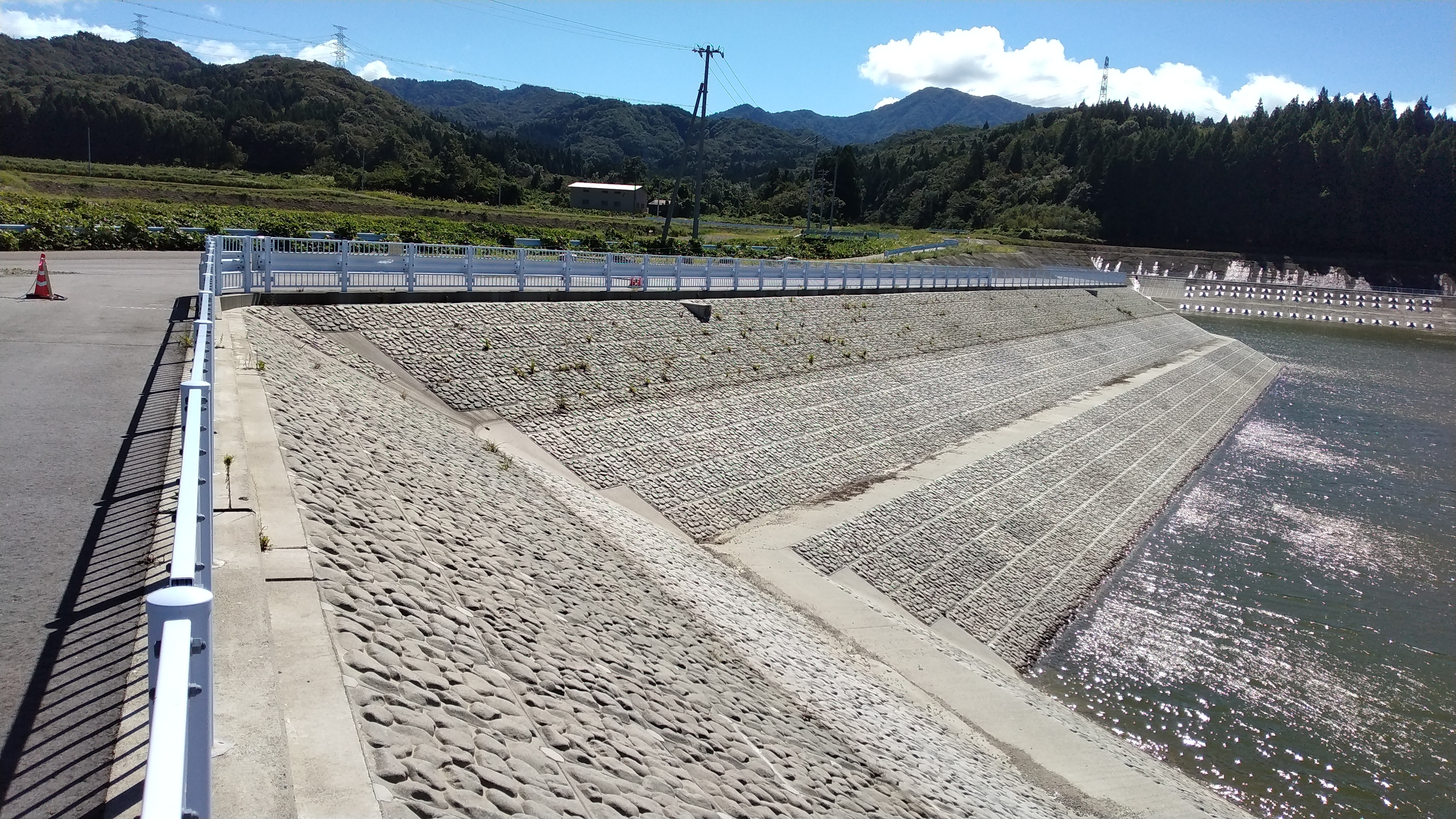

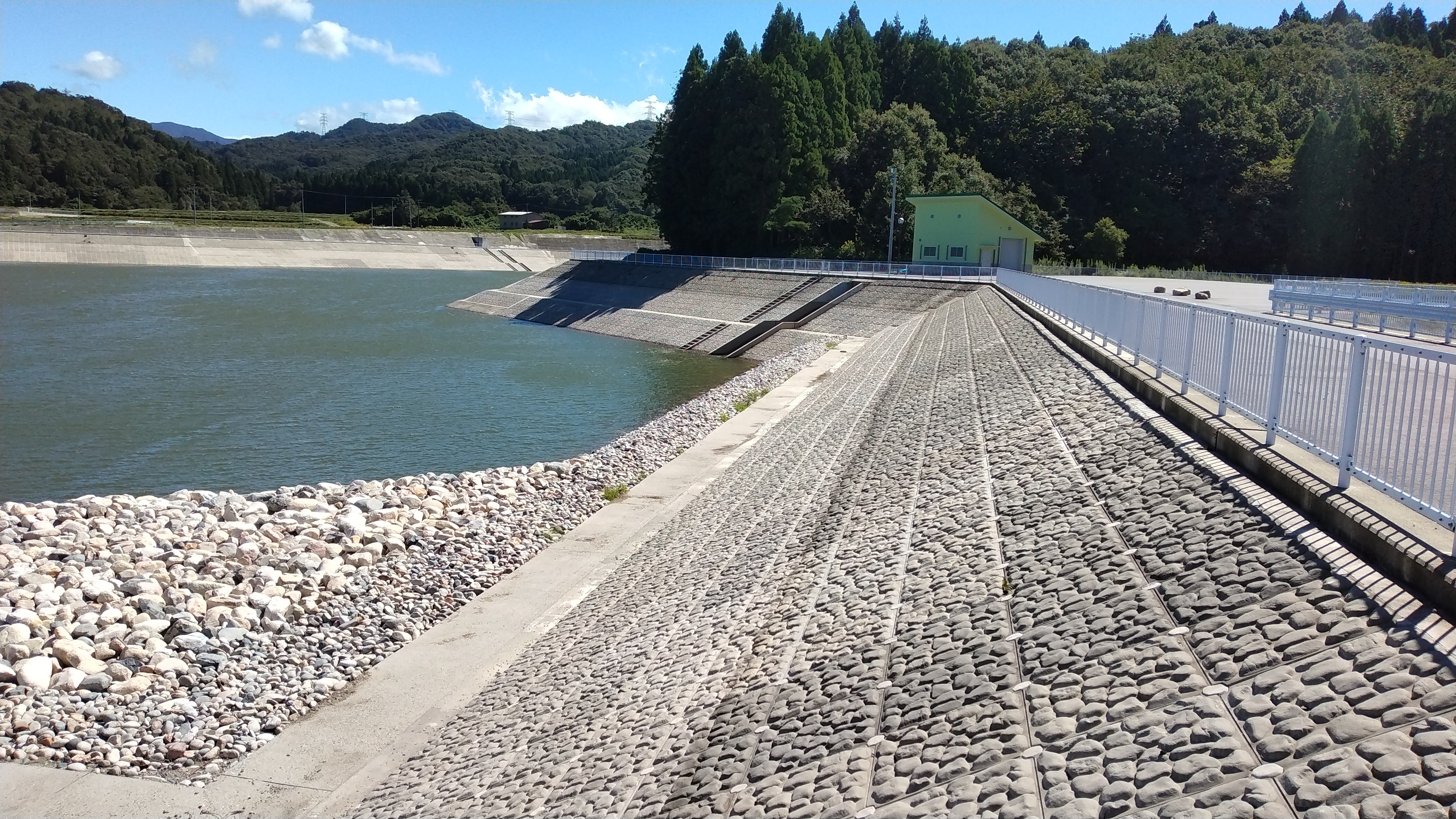

貯水池
大型平張自然石ブロック 玉石型 北陸地方整備局対応：Ⅱ型

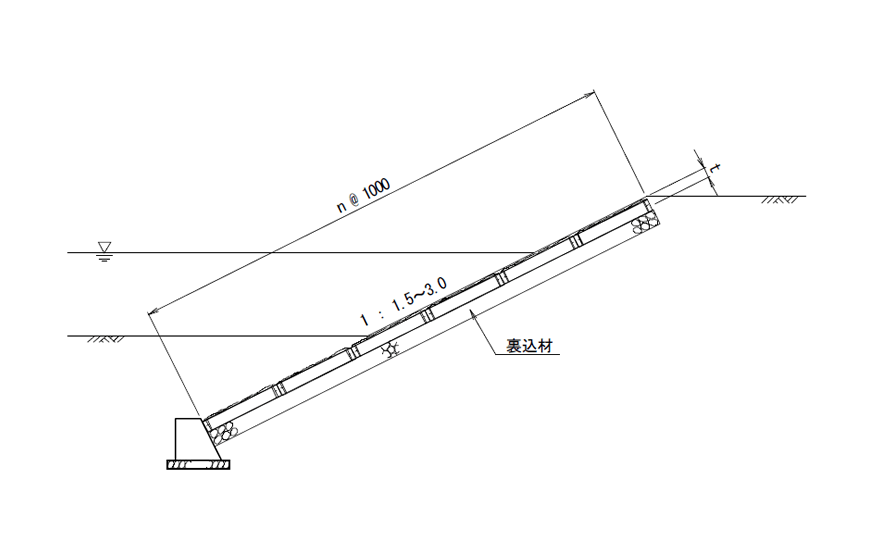

標準断面図

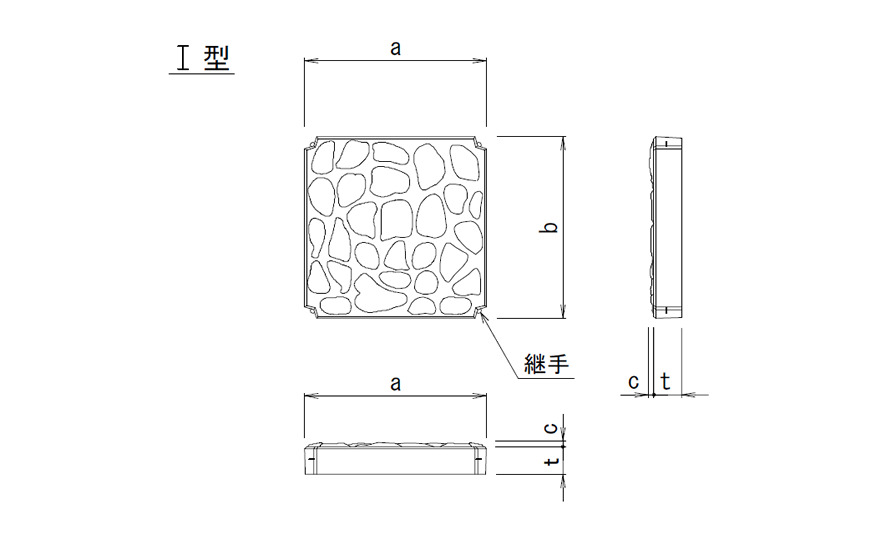

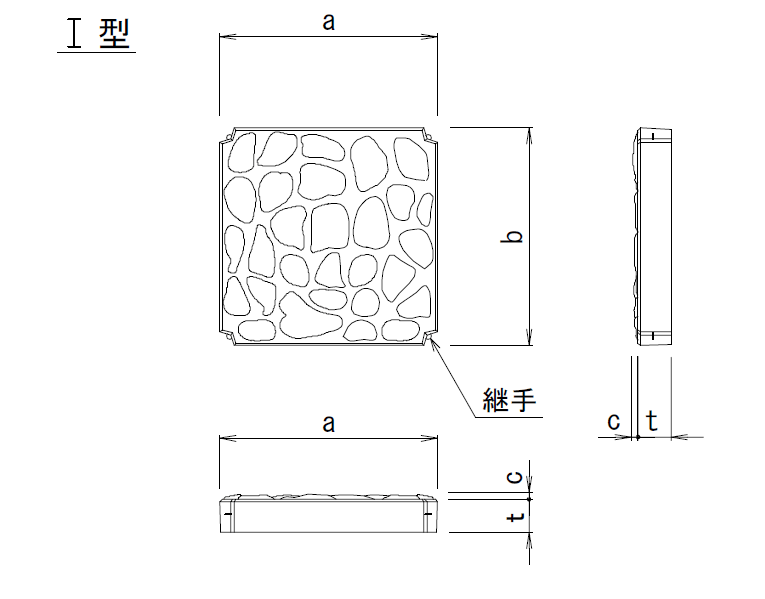

規格寸法図
規格諸元
| 型式 | 寸法（mm） | 充填コンクリート量
（m3） |
参考質量
（kg） |
||||
|---|---|---|---|---|---|---|---|
| a | b | c | t | ||||
| Ⅰ型 | 80 | 1,000 | 1,000 | 30 | 80 | 0.0007 | 210 |
| 100 | 1,000 | 1,000 | 30 | 100 | 0.0008 | 255 | |
| 120 | 1,000 | 1,000 | 30 | 120 | 0.0010 | 300 | |
| 150 | 1,000 | 1,000 | 30 | 150 | 0.0012 | 370 | |
| Ⅱ型 | 80 | 500 | 1,000 | 30 | 80 | 0.0007 | 105 |
| 100 | 500 | 1,000 | 30 | 100 | 0.0008 | 128 | |
| 120 | 500 | 1,000 | 30 | 120 | 0.0010 | 150 | |
| 150 | 500 | 1,000 | 30 | 150 | 0.0012 | 185 | |
大型平張ブロック

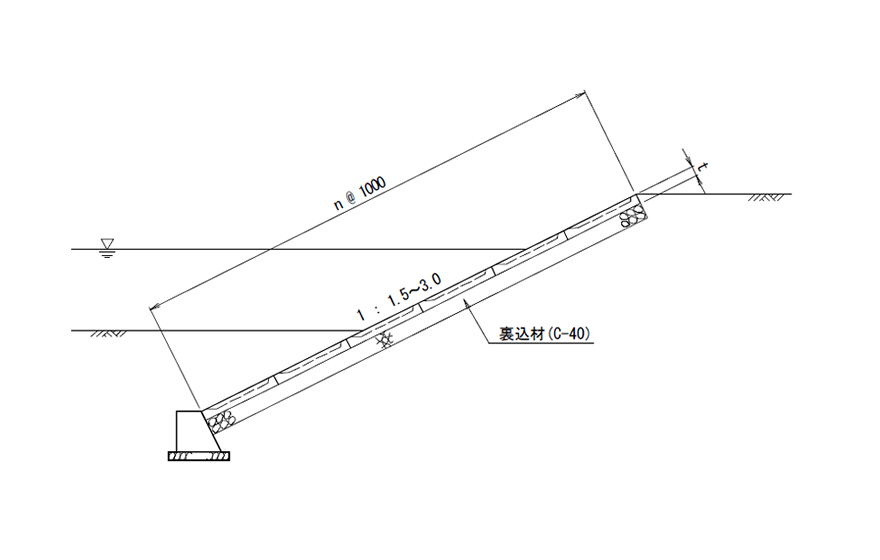

標準断面図

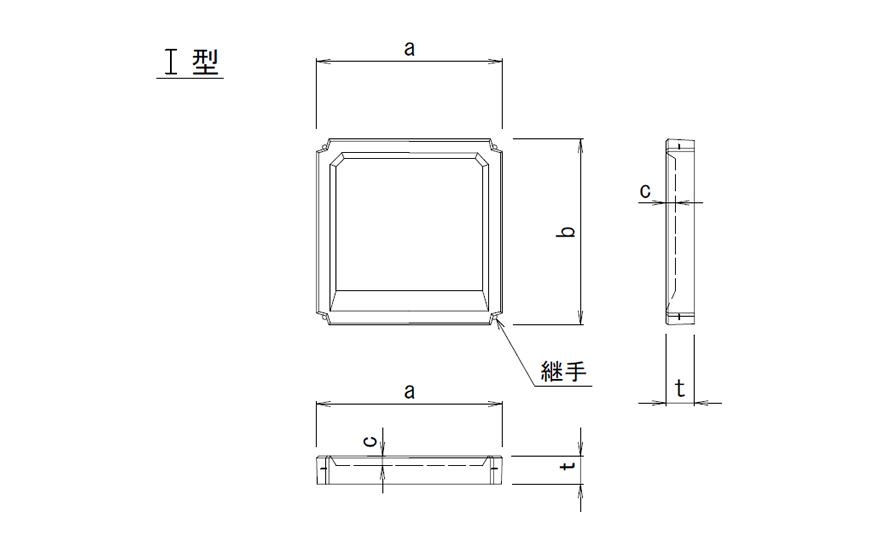

規格寸法図
規格諸元
| 型式 | 寸法（mm） | 充填コンクリート量
（m3） |
参考質量
（kg） |
||||
|---|---|---|---|---|---|---|---|
| a | b | c | t | ||||
| Ⅰ型 | 120 | 1,000 | 1,000 | 50 | 120 | 0.0010 | 200 |
| 150 | 1,000 | 1,000 | 50 | 150 | 0.0012 | 270 | |
| 200 | 1,000 | 1,000 | 50 | 200 | 0.0016 | 385 | |
| 250 | 1,000 | 1,000 | 50 | 250 | 0.0020 | 495 | |
| Ⅱ型 | 120 | 500 | 1,000 | 50 | 120 | 0.0010 | 100 |
| 150 | 500 | 1,000 | 50 | 150 | 0.0012 | 135 | |
| 200 | 500 | 1,000 | 50 | 200 | 0.0016 | 193 | |
| 250 | 500 | 1,000 | 50 | 250 | 0.0020 | 248 | |
| Ⅲ型 | 120 | 1,000 | 500 | 50 | 120 | 0.0010 | 100 |
| 150 | 1,000 | 500 | 50 | 150 | 0.0012 | 135 | |
| 200 | 1,000 | 500 | 50 | 200 | 0.0016 | 193 | |
| 250 | 1,000 | 500 | 50 | 250 | 0.0020 | 248 | |
関連工法「プレキャスト護岸構造物」
堤防補強と緊急復旧に貢献する種類豊富な法面保護ブロックに加え、護岸を構成する全ての構造物をプレキャスト化しております。工期の大幅短縮とVFM向上をお手伝い致します。
小口止・巻止（北陸地方整備局タイプ・天端30cm）ブロック）
関連工法「農地の水環境を支えるPCa製品」
当社は、水循環を支える重要な要素である農業用水路や貯水池の多面的機能向上および防災・減災に資するプレキャスト製品のご提案に力を入れております。詳しくは、当社営業担当までお気軽にお問い合わせください。
