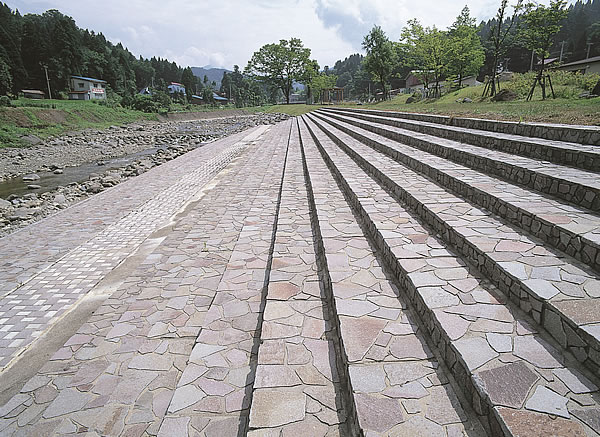

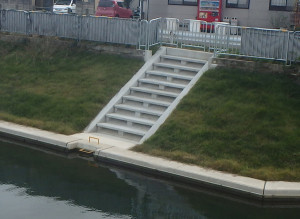

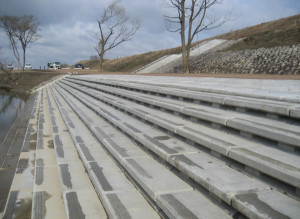

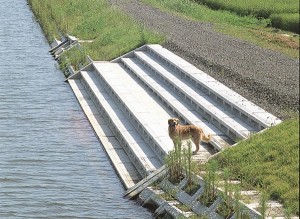

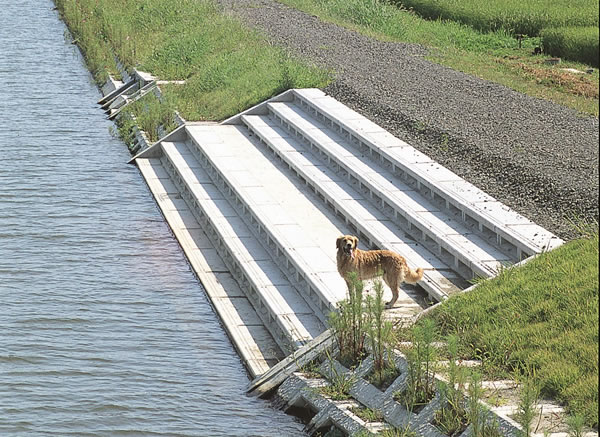

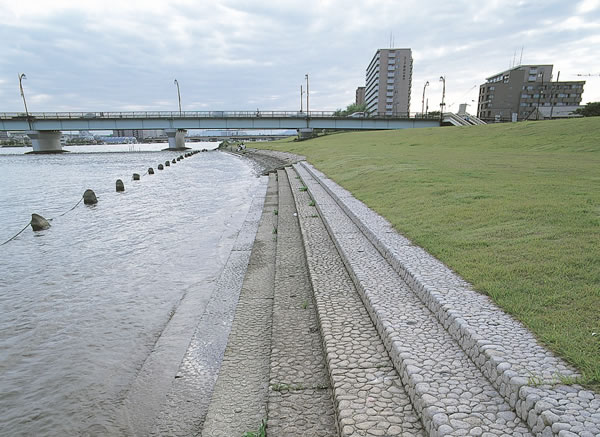

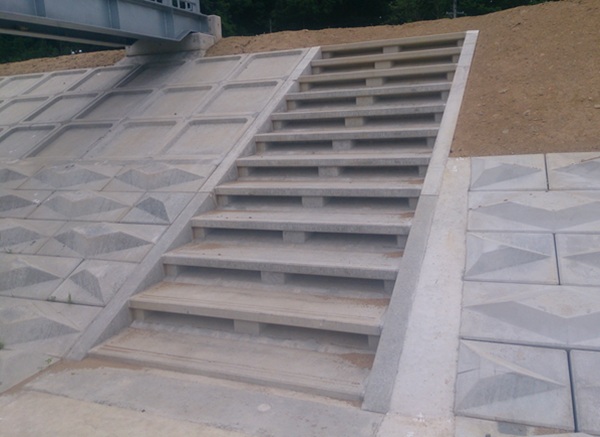

ステップブロック （階段ブロック）

NETIS登録番号
CB-070043-V(掲載期間満了技術)

一般工種名：階段ブロック

連結タイプ〈北陸地方整備局　標準設計　連-(階段) 〉

特長

  • 現場打ち階段工にくらべて、施工性、品質、外観などが優れ、既存の大型護岸ブロックと併用して組み合わせ配列できます。
  • 掃流力に抗する安定した重量をもち、階段を鋼製する踏面とその支持脚は適度な粗度となって、水流の減勢効果に役立ちます。
  • 人が容易にかつ、安全に昇降できるように十分配慮し、蹴上りと踏面を設計しております。
  • 水位以下に配列されたブロックの踏板は魚類へ適度な陰影を与え、適切な生息空間を形成します。

用途

単に河川の護岸用としてだけでなく、公園、遊泳場、釣り場、舟の発着場、花火の観覧席等のレクリエーション施設および魚類の保護を必要とする河川や湖沼に適しています。

水密タイプ

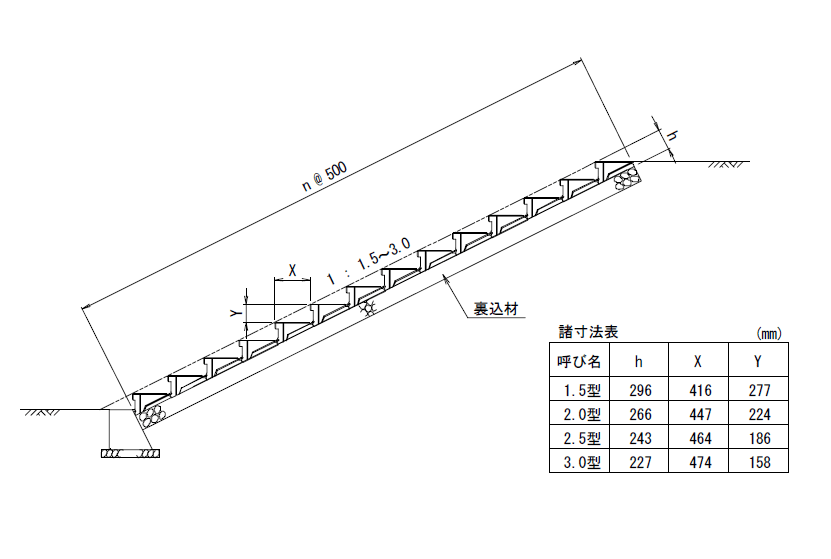

標準断面図

pic_step_1

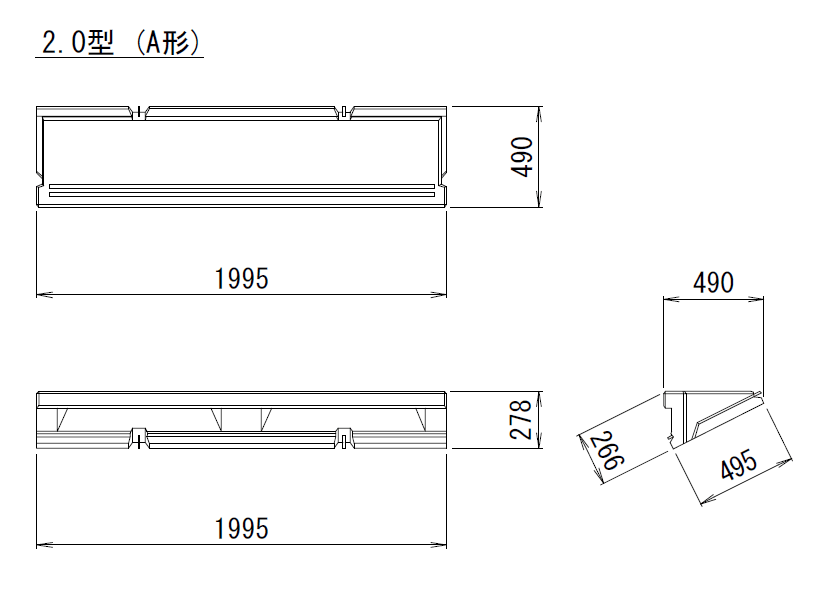

規格寸法図

pic_step_2

規格諸元

品種 呼び名 主要部寸法
(mm)		 体積
(m3)		 参考質量
(kg)
ステップブロック 1.5型 A形 495×1,995×324 0.1380 317
B形 495×　998×324 0.0679 156
2.0型 A形 495×1,995×278 0.1362 313
B形 495×998×278 0.0671 154
2.5型 A形 495×1,995×246 0.1333 306
B形 495×　998×246 0.0658 151
3.0型 A形 495×1,995×222 0.1330 305
B形 495×998×222 0.0656 150

連結タイプ〈北陸地方整備局　標準設計　連-(階段) 〉

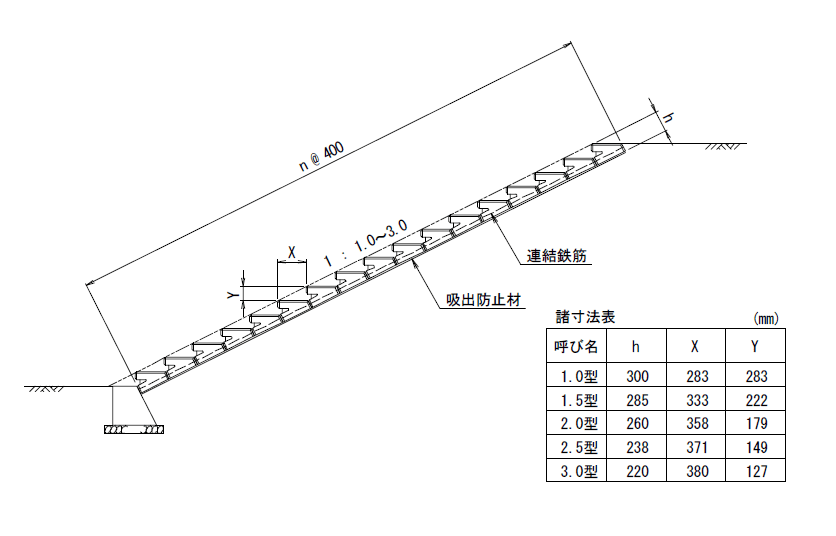

標準断面図

pic_step_3

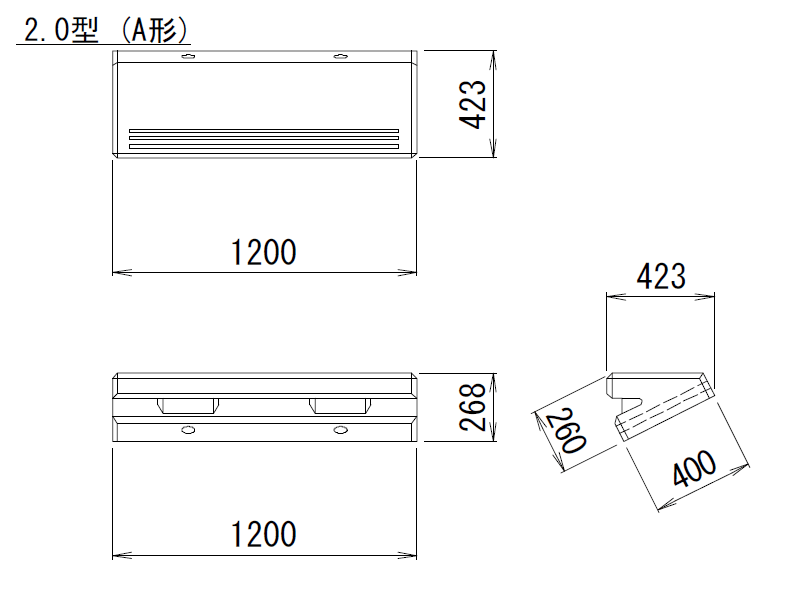

規格寸法図

pic_step_4

規格諸元

呼び名 主要部寸法
(mm)		 体積
(m3)		 参考質量
(kg)
1.5型 A形 400×1,200×305 0.0825 189
B形 400×600×305 0.0411 94
C形 400×1,200×305 0.0791 181
2.0型 A形 400×1,200×268 0.0809 186
B形 400×600×268 0.0403 92
C形 400×1,200×268 0.0781 179
2.5型 A形 400×1,200×241 0.0789 181
B形 400×600×241 0.0394 90
C形 400×1,200×241 0.0763 175
3.0型 A形 400×1,200×221 0.0759 174
B形 400×600×221 0.0378 86
C形 400×1,200×221 0.0734 168

技術資料

「環境配慮型ブロック設計資料」

平成18年12月(北陸土木コンクリート製品技術協会)

表紙 [352KB]
まえがき [59KB]
目次 [73KB]

「土木用コンクリート製品設計便覧」に掲載された環境配慮型製品等に適用し、北陸地方で生産・供給が可能な各種製品の構造諸元を紹介するものである。

～　本書「適用」より
