一般工種名：基礎ブロック（小口止め工、隔壁工 と一体の基礎ブロック）

PCa小口止め工とは（5分勾配ブロック積）

• 河川護岸や道路擁壁の端部に設置する。土砂流出や浸食を防ぎ、構造物の安定性を確保するための構造物
• 必要に応じて基礎・根入れ・護岸ブロックとの接続方法を設計する

【PCa化のメリット】

特長・一体化のメリット

• 基礎ブロックと小口止め（隔壁）を一体化したプレキャスト構造で、安定性に優れています。
• 工期短縮により、根入れ部の埋め戻しを迅速に行うことができ、水替え費用の削減につながります。
• 表面ははつり模様仕上げとし、積みブロックに多用される擬石模様との調和を実現しました。

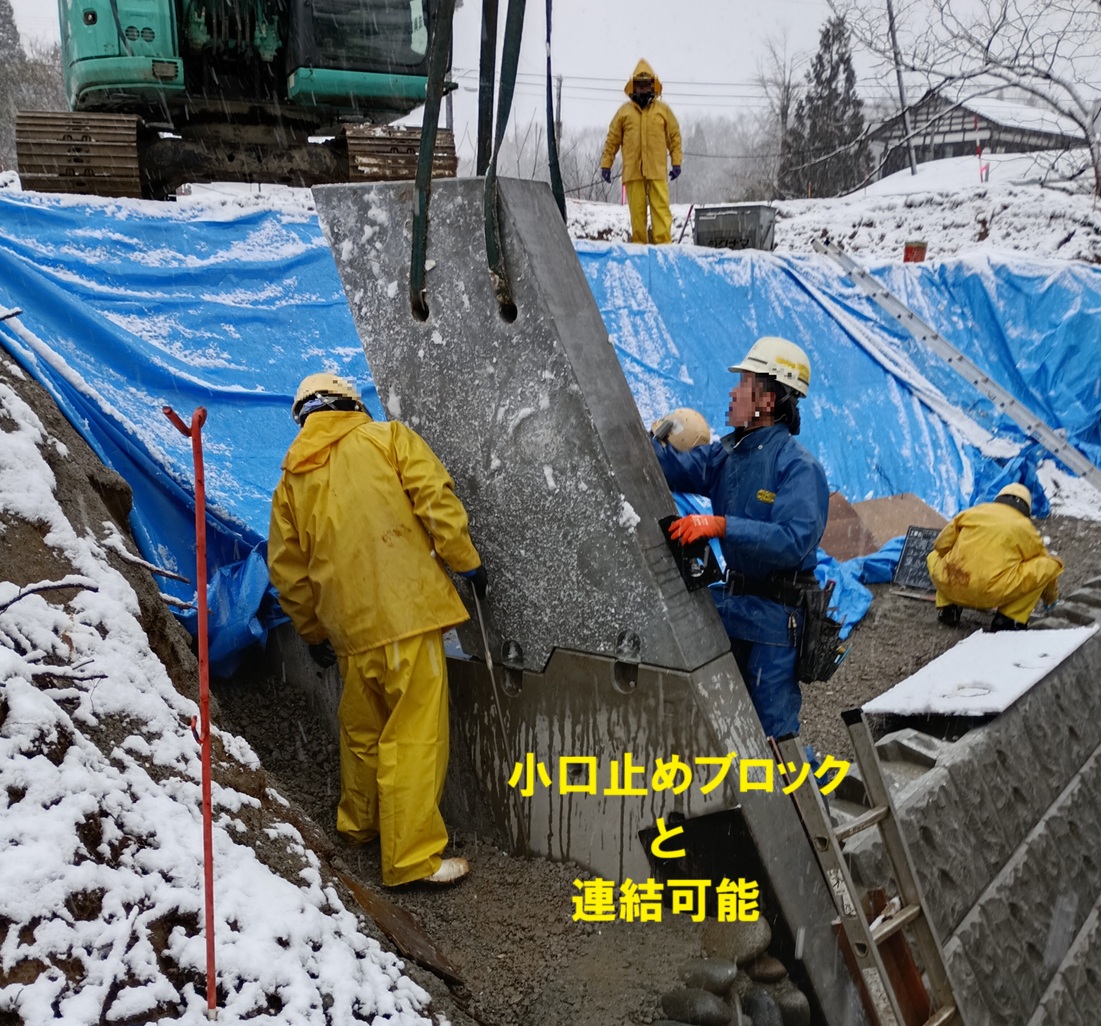

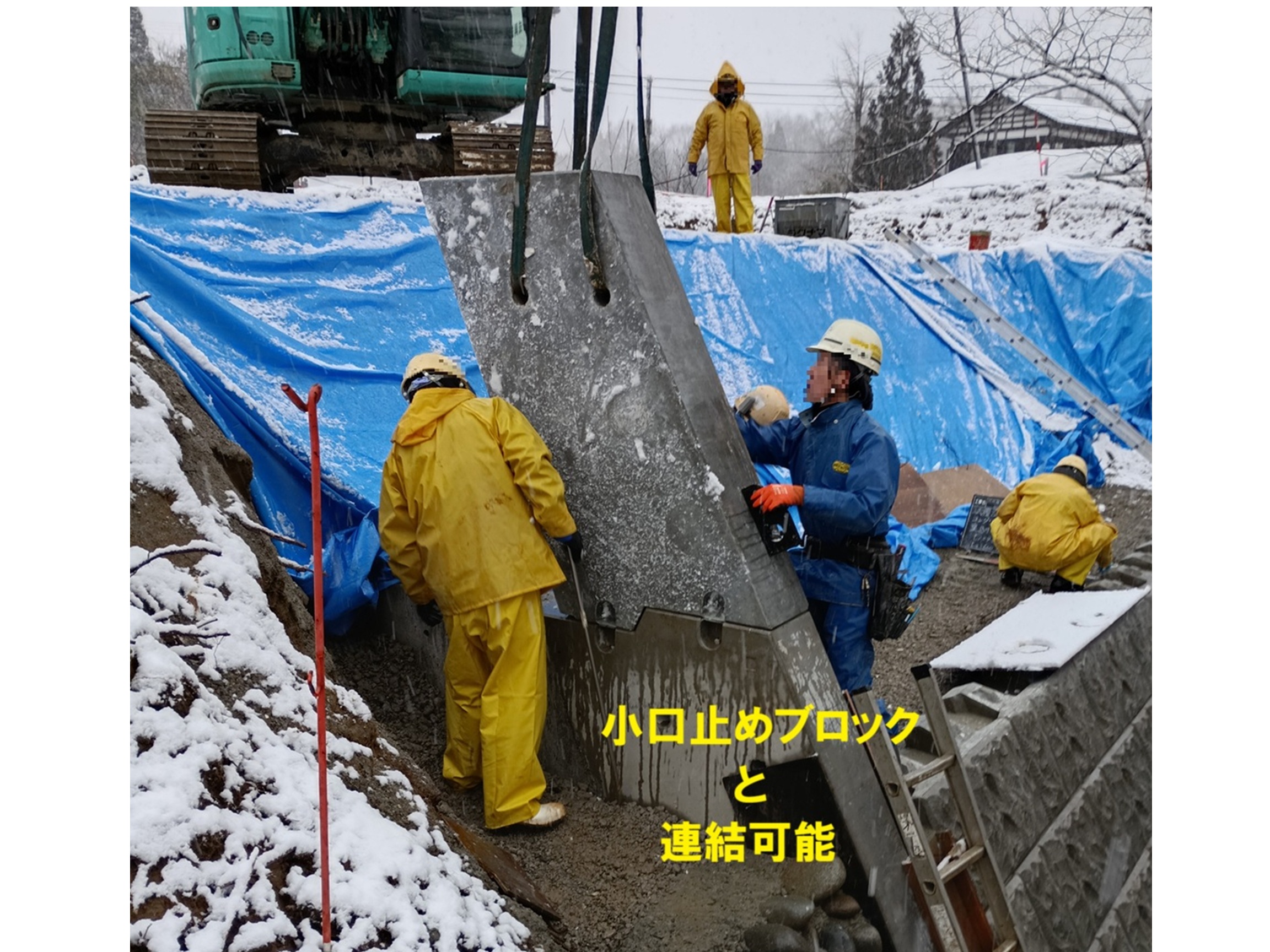

• ボルト連結方式により、小口止め（隔壁）との連結作業が容易で、施工性に優れています。
• 側面に型枠固定用インサート、背面に定着鉄筋用インサートを備え、調整コンクリートによる地山との密着対応も可能です。

【適用範囲】

• 壁面勾配：5分まで
• ブロック積み擁壁：直高5.0m以下
• 水平積みブロック：控55cm以下
• 勾配積みブロック：控35cm以下

用途

• 道路・土留め擁壁の基礎
• 河川護岸の基礎
• 水平積みブロックの基礎

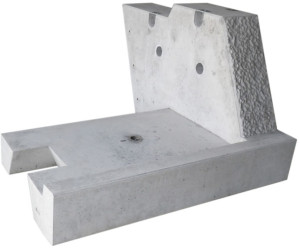

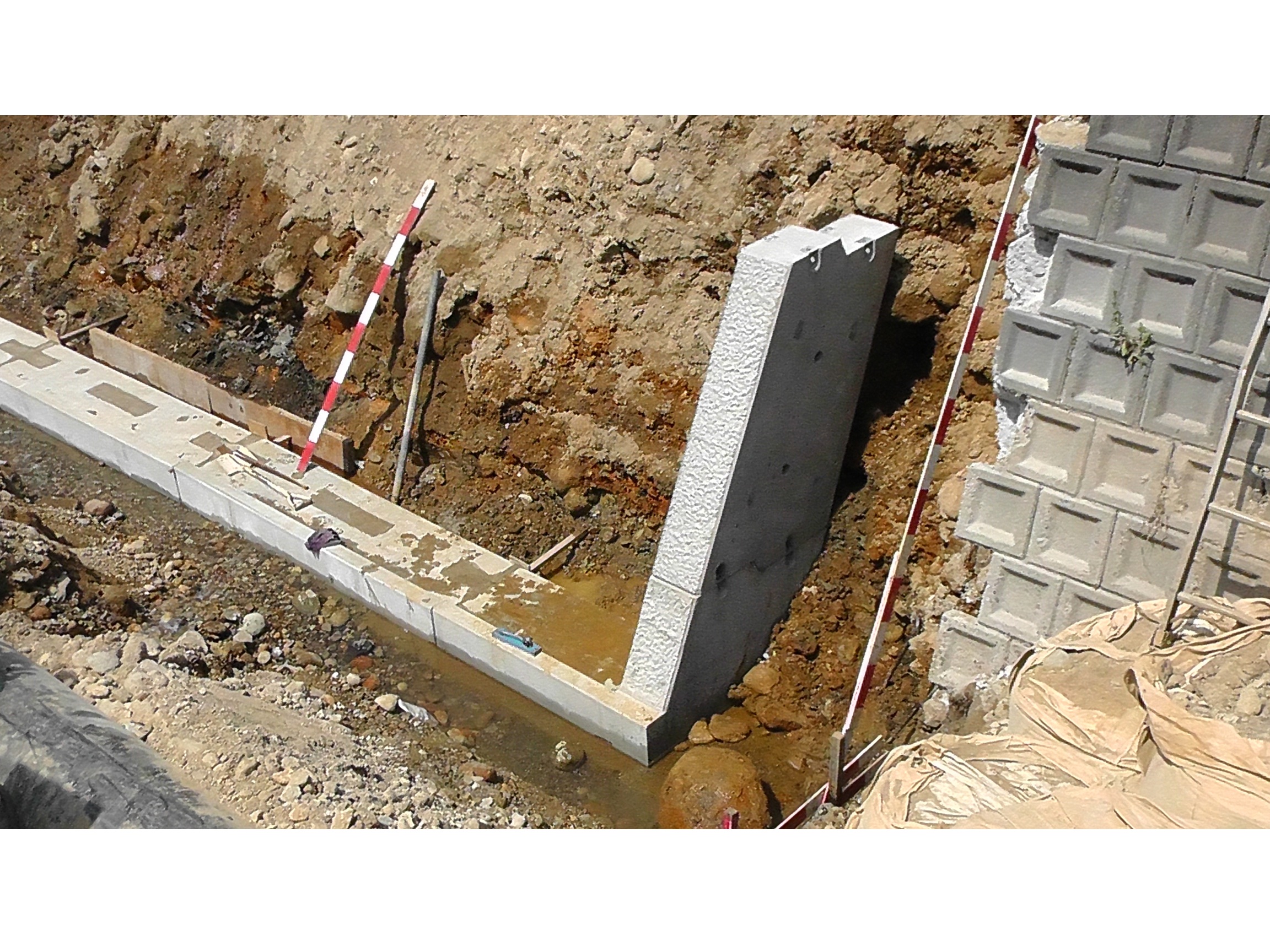

水平積みブロック用

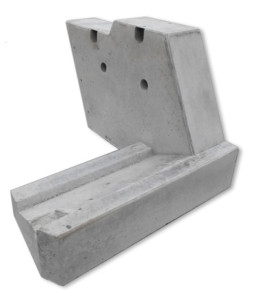

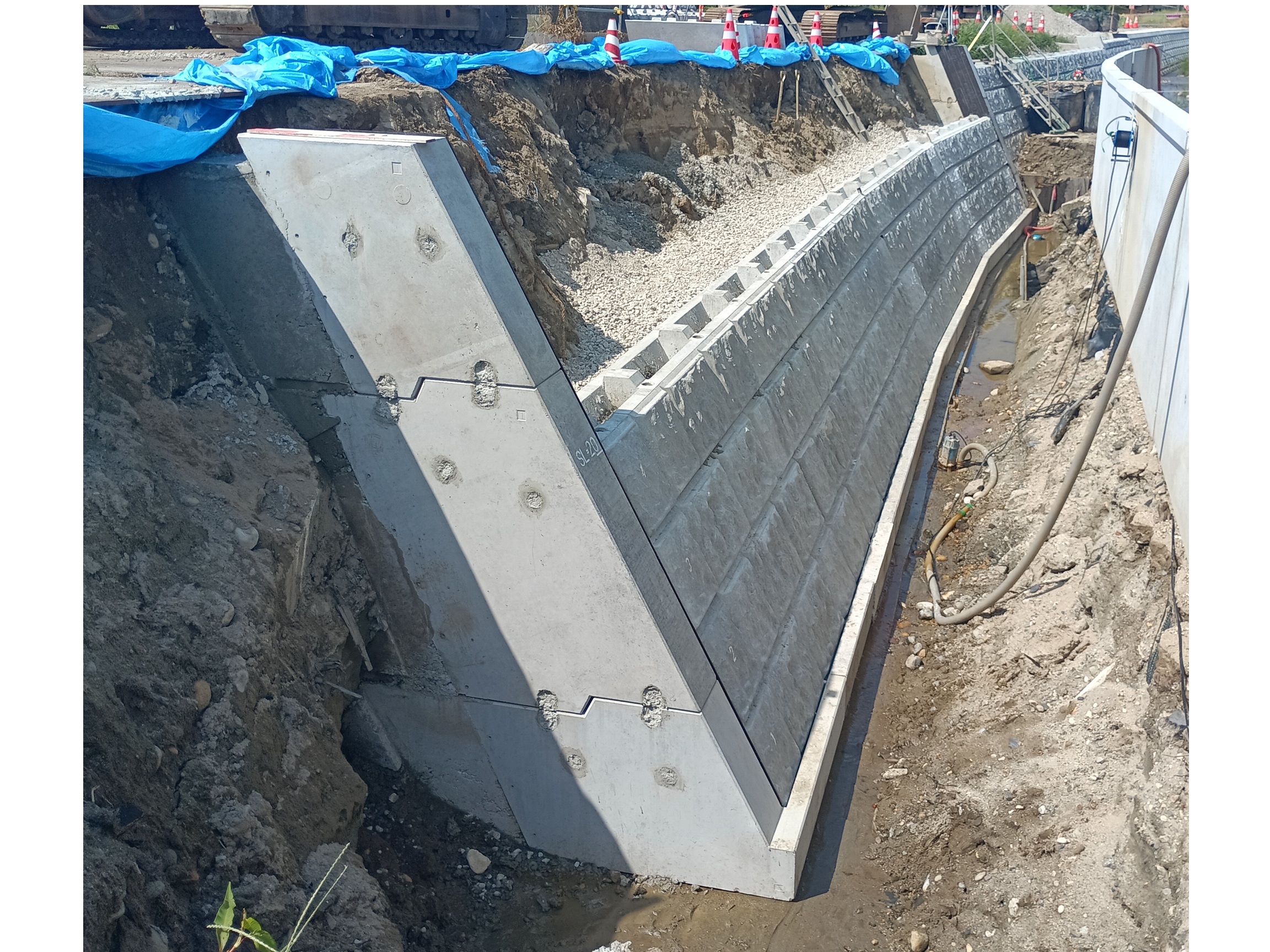

勾配積みブロック用

ブロック積み基礎小口止一体型

組積図 (水平積みブロック用)

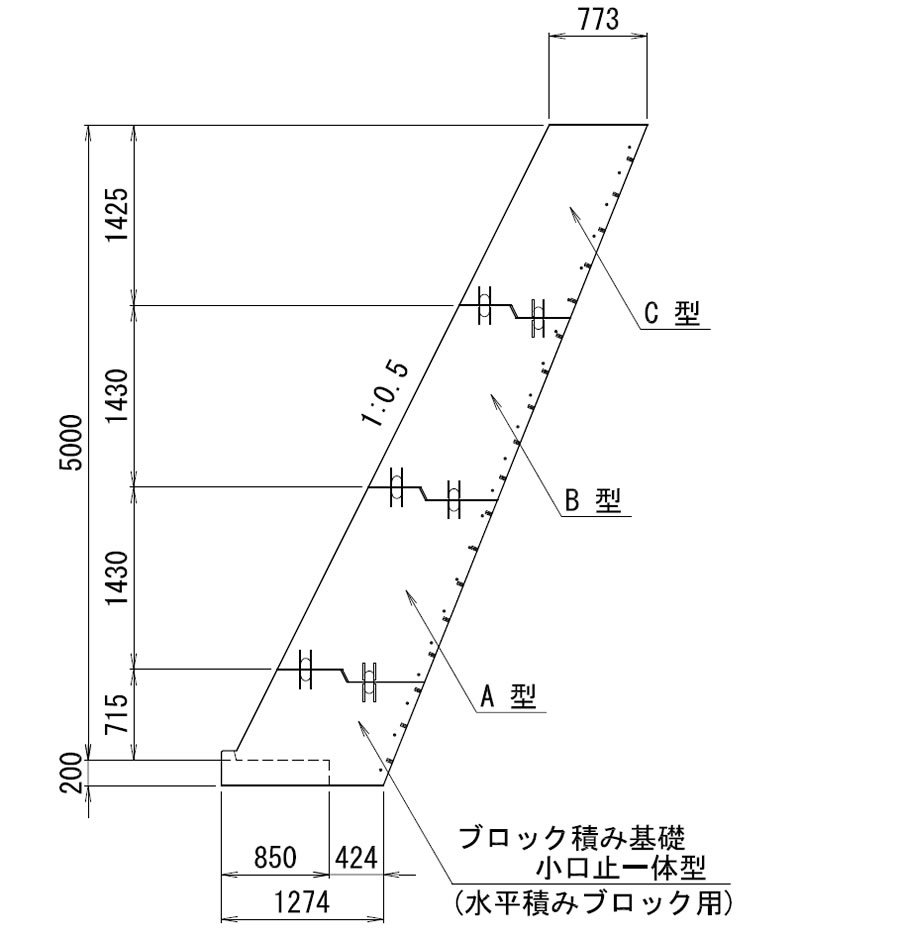

断面図 (水平積みブロック用)

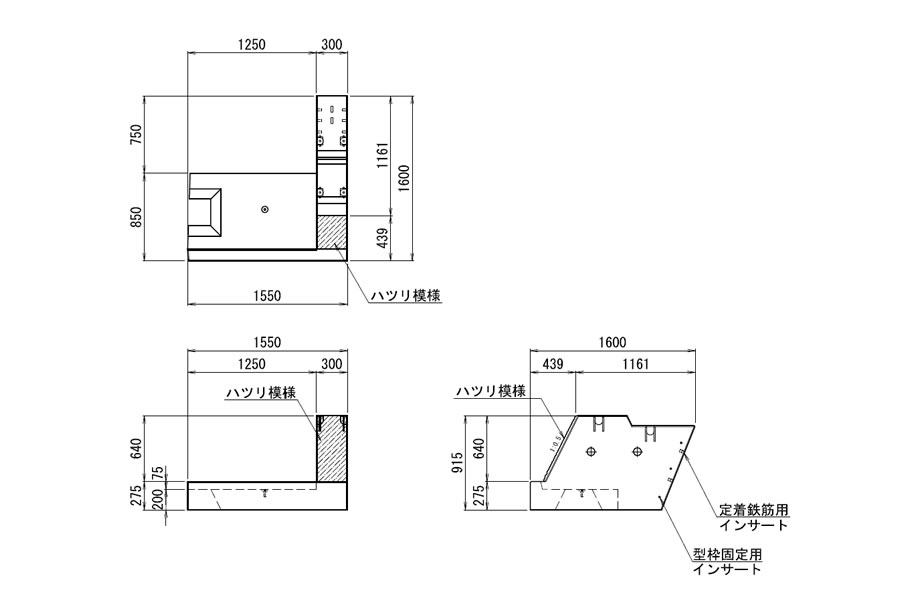

規格寸法図

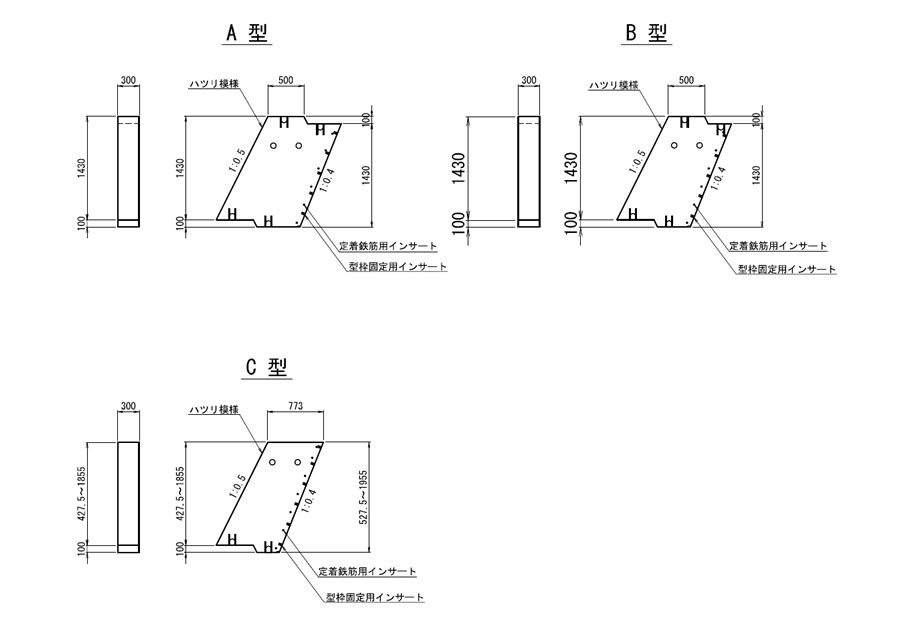

プレキャスト小口止(隔壁)ブロック

規格寸法図
