タイトロック （根固ブロック）
NETIS登録番号
CB-070021-VE(掲載期間満了技術)
一般工種名：根固めブロック
特長
- 相互のかみ合わせが良く、配列したブロックは一体構造になります。
- 平面空隙が小さく、局所洗掘を防止します。
- すわりがよく、屈撓性に富み地盤の変動によく追随します。
- 適度な粗度を有し、減勢効果もあります。
- 交互に配列する突起・目地が波のそ上を抑制します。
- 重心が低く波力に対する安全性に優れています。
- 波のエネルギーを吸収し、反射率・戻り流れを減少させます。
用途
- 河川―護岸、根固工、落差工、護床工、ダム工など
- 農水―取水工、排水工、橋脚や樋門の保護など
- 海岸―緩傾斜護岸工、根固工、消波基礎工など
- 港湾・漁港―根固工、法面被覆工、斜路工、基礎工など
仕様

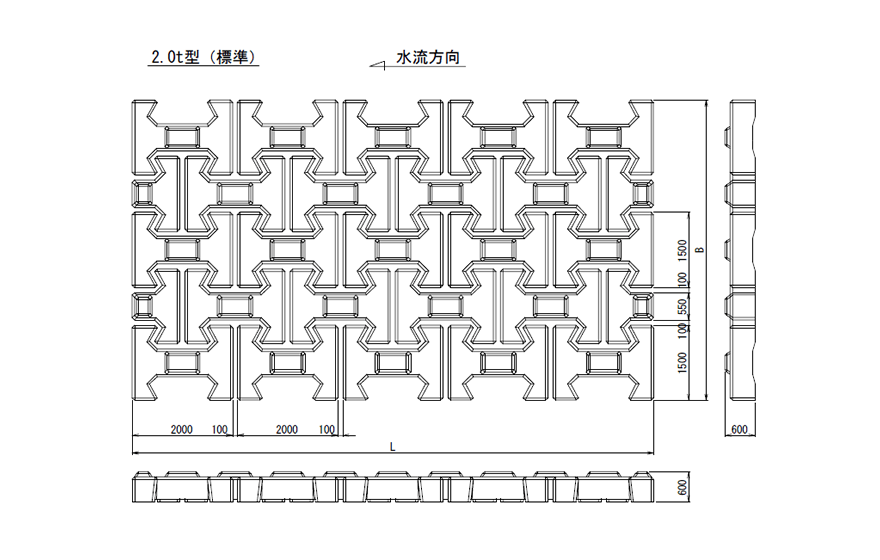

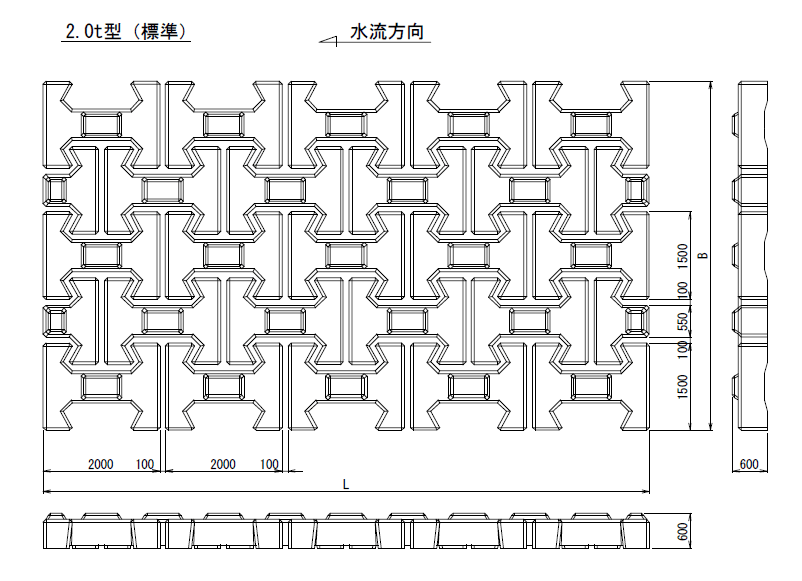

配列図

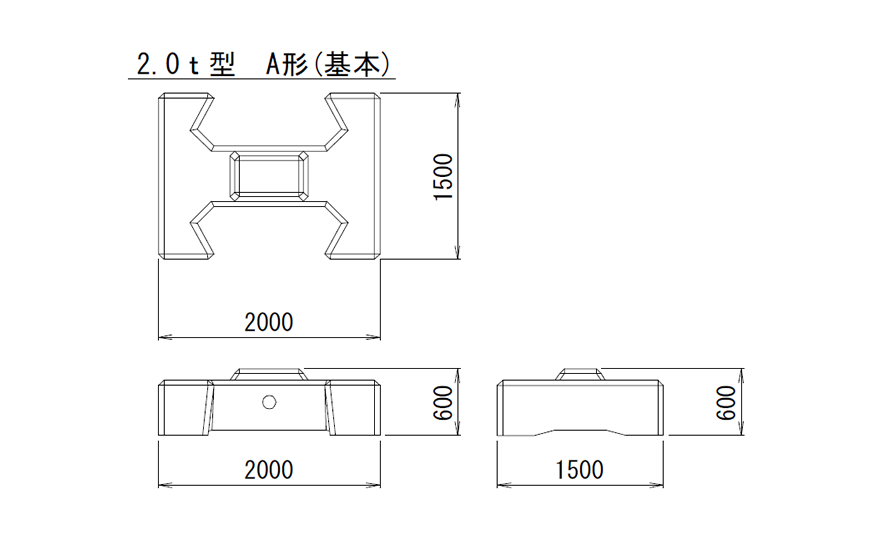

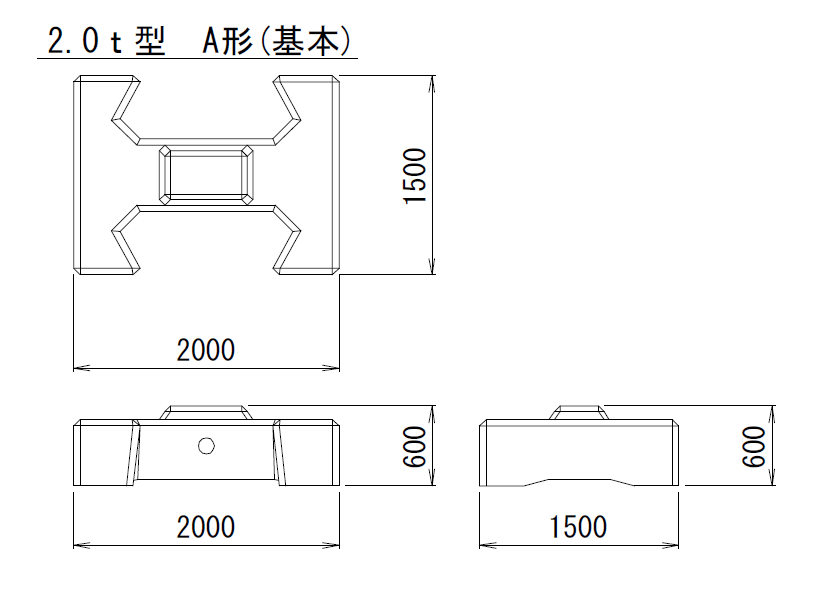

規格寸法図
規格諸元
| 呼び名 | 使用区分 | 主要部寸法 長さ×幅×高さ(mm) |
体積(m3) | 参考質量(t) | 型枠面積(m2) | |
|---|---|---|---|---|---|---|
| 0.5t型 | A形 | 基本 | 1,280×960×384 | 0.228 | 0.524 | 2.55 |
| B形 | 端部 | 608×960×384 | 0.121 | 0.278 | 1.44 | |
| 1t型 | A形 | 基本 | 1,600×1,200×480 | 0.447 | 1.028 | 3.97 |
| B形 | 端部 | 760×1,200×480 | 0.237 | 0.545 | 2.22 | |
| 2t型 | A形 | 基本 | 2,000×1,500×600 | 0.874 | 2.010 | 6.21 |
| B形 | 端部 | 950×1,500×600 | 0.464 | 1.067 | 3.47 | |
| C形 | 法肩(3.0) | 2,162×1,500×600 | 0.933 | 2.145 | 6.41 | |
| C形 | 法肩(5.0) | 2,100×1,500×600 | 0.922 | 2.120 | 6.33 | |
| 3t型 | A形 | 基本 | 2,280×1,710×684 | 1.293 | 2.973 | 8.10 |
| B形 | 端部 | 1,083×1,710×684 | 0.685 | 1.575 | 4.58 | |
| C形 | 法肩(3.0) | 2,466×1,710×684 | 1.381 | 3.176 | 8.36 | |
| C形 | 法肩(5.0) | 2,392×1,710×684 | 1.366 | 3.141 | 8.27 | |
| 4t型 | A形 | 基本 | 2,520×1,890×756 | 1.744 | 4.011 | 9.93 |
| B形 | 端部 | 1,197×1,890×756 | 0.922 | 2.120 | 5.65 | |
| C形 | 法肩(3.0) | 2,724×1,890×756 | 1.864 | 4.287 | 10.25 | |
| C形 | 法肩(5.0) | 2,644×1,890×756 | 1.841 | 4.234 | 10.13 | |
| 5t型 | A形 | 基本 | 2,720×2,040×816 | 2.191 | 5.039 | 11.60 |
| B形 | 端部 | 1,292×2,040×816 | 1.155 | 2.656 | 6.64 | |
| C形 | 法肩(3.0) | 2,940×2,040×816 | 2.341 | 5.384 | 11.97 | |
| C形 | 法肩(5.0) | 2,854×2,040×816 | 2.313 | 5.319 | 11.84 | |
