スーパーダグシム工法

一般工種名:鉄筋挿入工法

特長

  • Φ60mmの補強材を配置することにより、土と一体化した構造を形成します。
  • 削孔に際してパイプを掘進させながら、パイプよりセメントミルクを送流。水、エアーによるスライム除去を行わず掘進した空隙は注入材により充填されます。
  • 先端のビットからセメントミルクを回転噴射し、同時削孔注入を行います。崩壊性の地山でも確実に補強材を形成でき、永久構造物に使用可能です。
  • 同時削孔注入方式により、地穿孔方式に比べて確実な施工と工期短縮を可能にします。
  • 硬化膨張性の注入材とダグシムパイプを使用することにより、EP効果を発揮します。
  • 最長15mまでの補強材築造が可能です。
  • 「(財)土木研究センター」より地山補強土工法「スーパーダグシムシステム」として建設技術審査証明を取得しました。(H15年6月)

用途

  • 切土斜面安定
  • 自然斜面安定
  • 既設擁壁・盛土の補強

仕様

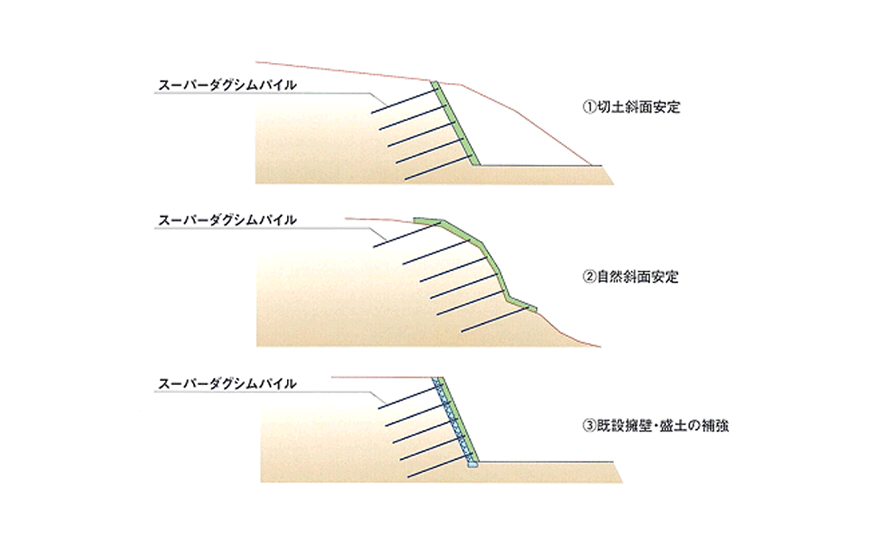

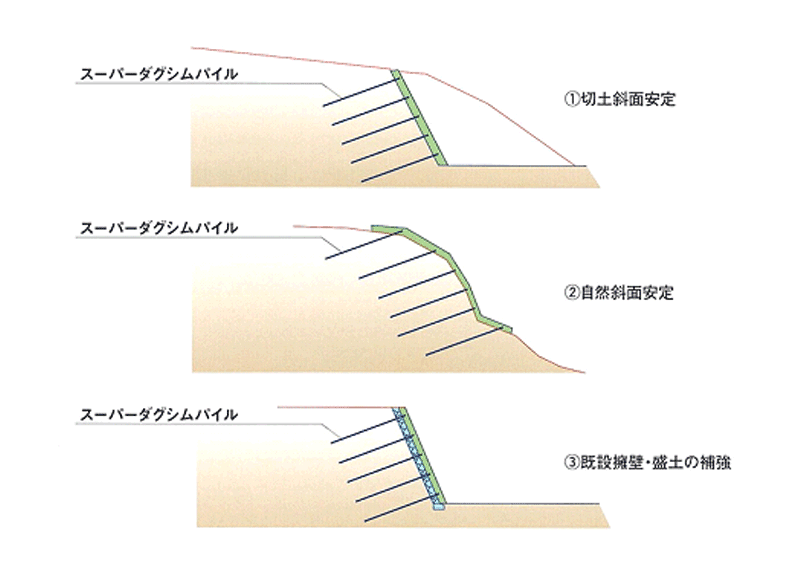

標準断面図

標準断面図

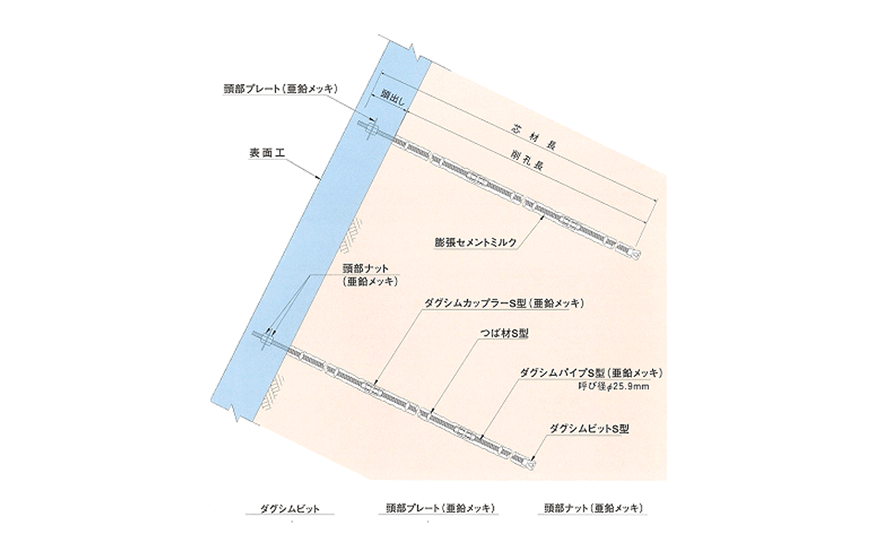

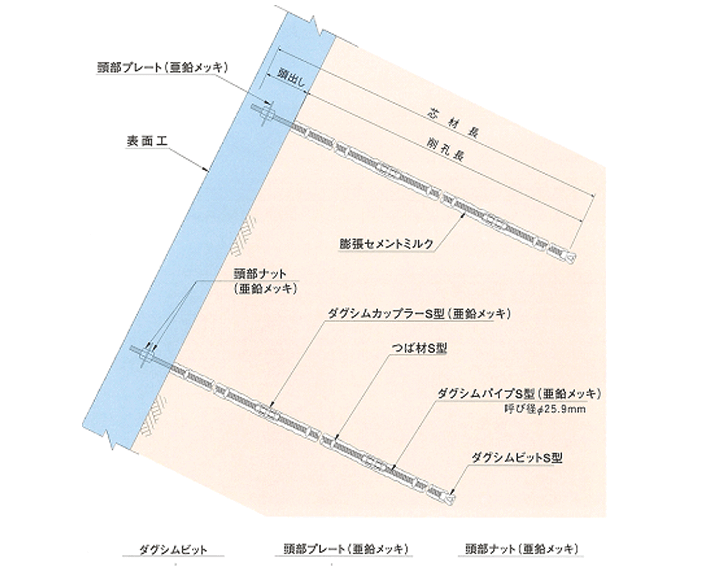

頭部取付図・部品図

頭部取付図・部品図
