三脚Bブロック
一般工種名：被覆・根固めブロック
特長
- 安定性が大きい。
- 工費が低廉である。
- ブロックの強度が大きい。
- かみ合わせが良い。
- 施工が容易である。
用途
海岸・港湾・漁港・沿整・工事用

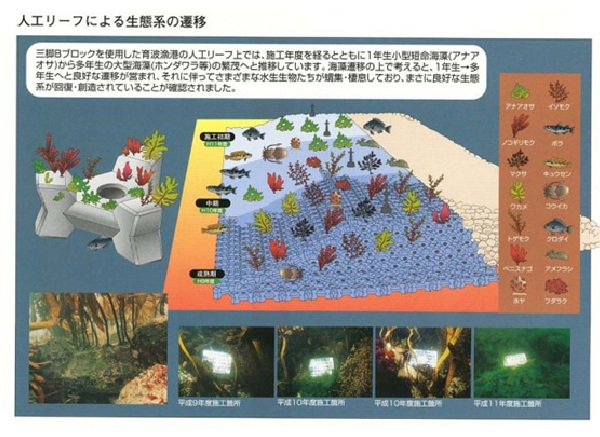

堤防および護岸の根固工、ケーソン堤基礎捨石被覆工、増殖・藻場造成工等、緩傾斜護岸、人工リーフ
河川護岸用
護岸根固工、床止工、頭首工の護床工
橋梁工事用
橋脚・橋台の根固工
仕様

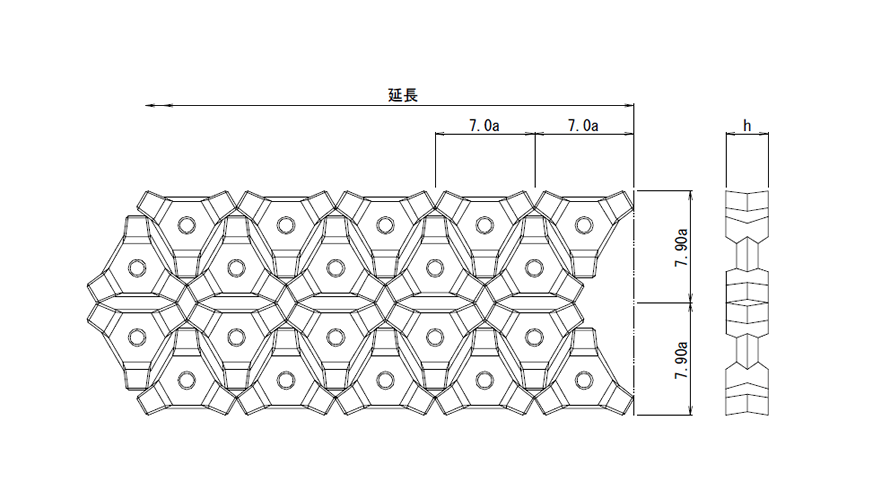

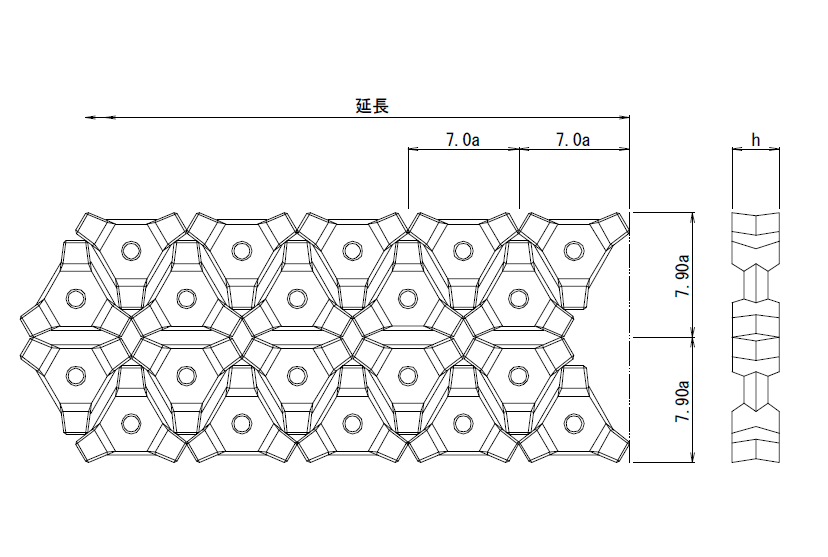

配列図

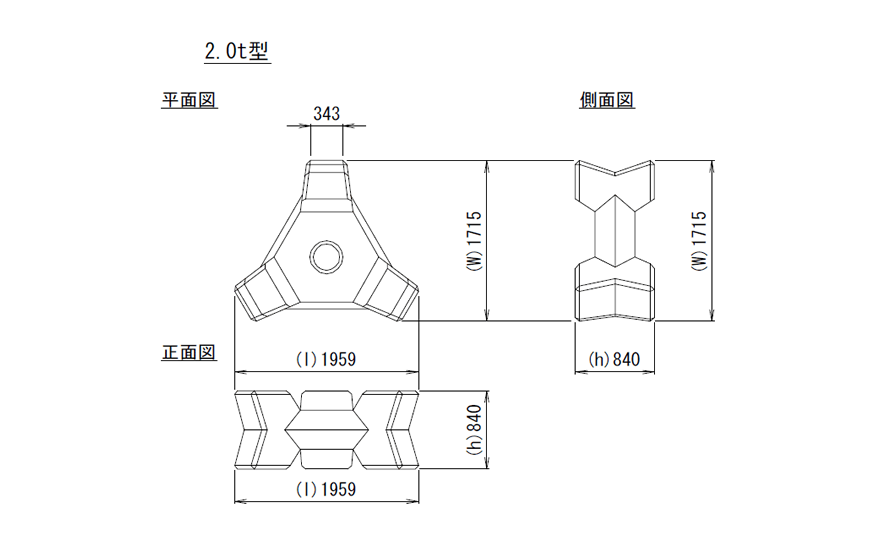

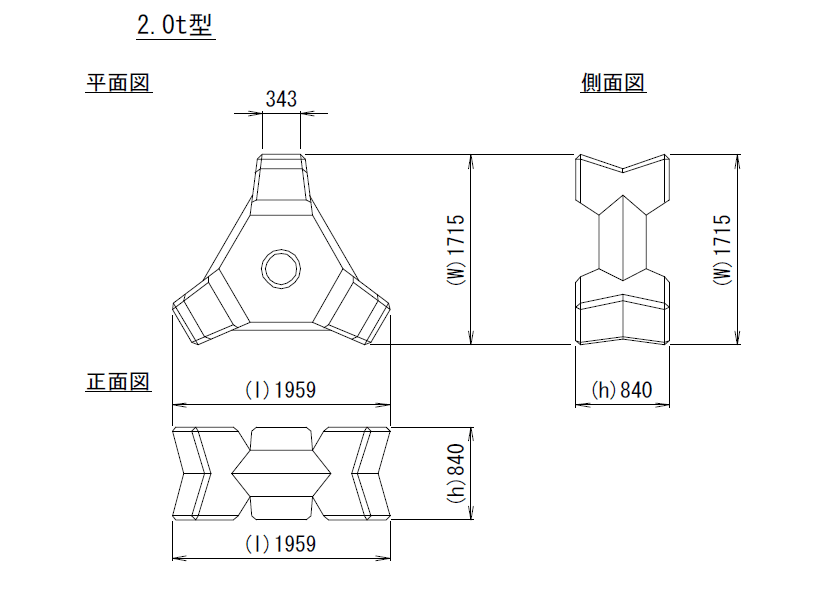

規格寸法図
規格諸元
| 型式(ton) | コンクリート体積(m3) | 型枠面積(m2) | 質量(ton) | 長さl(m) | 幅w(m) | 高さh(m) | 基準寸法a(m) |
|---|---|---|---|---|---|---|---|
| 0.5 | 0.238 | 2.71 | 0.547 | 1.259 | 1.102 | 0.540 | 0.180 |
| 1 | 0.435 | 4.05 | 1.001 | 1.539 | 1.347 | 0.660 | 0.220 |
| 2 | 0.896 | 6.56 | 2.061 | 1.958 | 1.715 | 0.840 | 0.280 |
| 3 | 1.337 | 8.57 | 3.075 | 2.238 | 1.960 | 0.960 | 0.320 |
| 4 | 1.904 | 10.84 | 4.379 | 2.518 | 2.205 | 1.080 | 0.360 |
| 5 | 2.239 | 12.08 | 5.150 | 2.658 | 2.328 | 1.140 | 0.380 |
| 6 | 2.612 | 13.38 | 6.008 | 2.798 | 2.450 | 1.200 | 0.400 |
| 8 | 3.476 | 16.19 | 7.995 | 3.078 | 2.695 | 1.320 | 0.440 |
| 10 | 4.513 | 19.27 | 10.380 | 3.357 | 2.940 | 1.440 | 0.480 |
| 12 | 5.224 | 21.25 | 12.015 | 3.525 | 3.087 | 1.512 | 0.504 |
| 15 | 6.570 | 24.92 | 15.111 | 3.805 | 3.332 | 1.632 | 0.544 |
| 20 | 8.727 | 29.91 | 20.072 | 4.183 | 3.663 | 1.794 | 0.598 |
| 30 | 13.093 | 39.55 | 30.114 | 4.792 | 4.196 | 2.055 | 0.685 |
| 35 | 15.205 | 43.69 | 34.972 | 5.036 | 4.411 | 2.160 | 0.720 |
| 50 | 21.649 | 55.30 | 49.793 | 5.666 | 4.962 | 2.430 | 0.810 |
