れんか
一般工種名：土留工ブロック
特長
- 従来では「土留工」として消波根固ブロックが採用されていましたが、山間部での施工では製作ヤードの確保などに課題がありました。「れんか」はその課題を解決すべく開発されたコンクリート二次製品です。

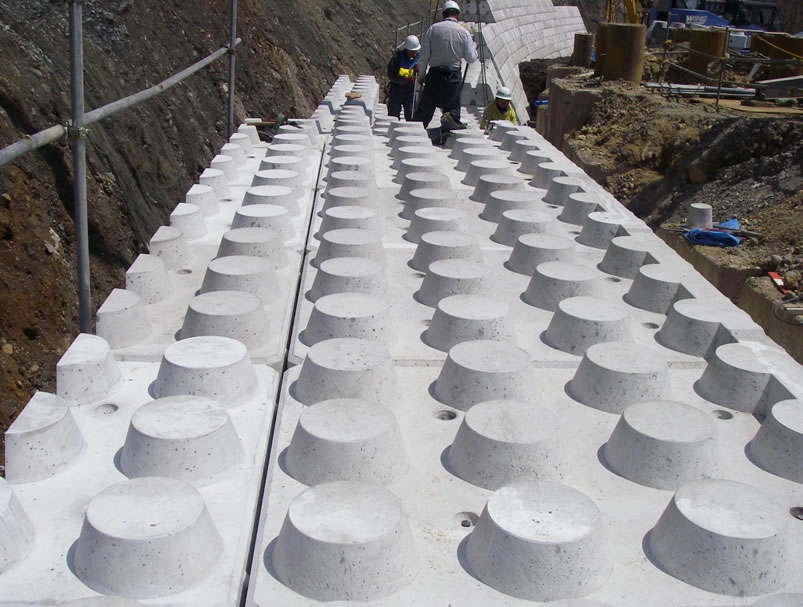

- 上下の円柱突起が嚙み合う構造で、施工時のサポートにもなり迅速な積上げができます。
- 使用用途によりシャックルによる連結の有無が選定できます。
- 土留め工や谷止め工に使用される場合に前面を階段状ではなく3分勾配または5分勾配の法面にできるように斜面型(B型)をご用意いたしました。
用途

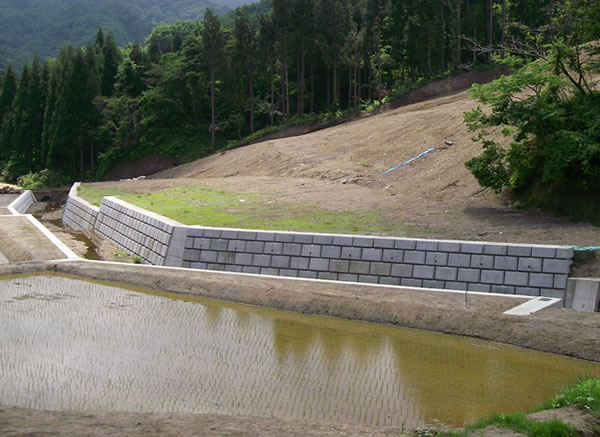

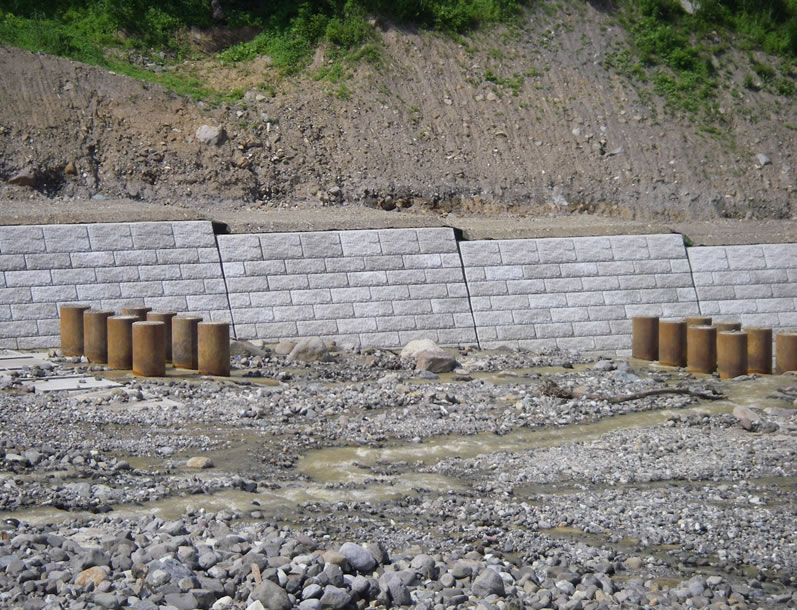

- 河川工事・・・護岸工、床固工、根固め工

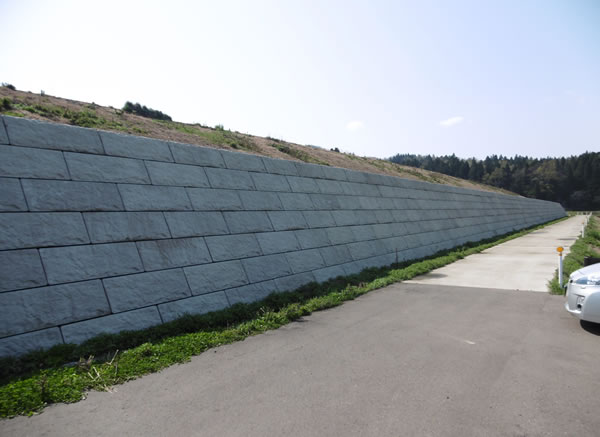

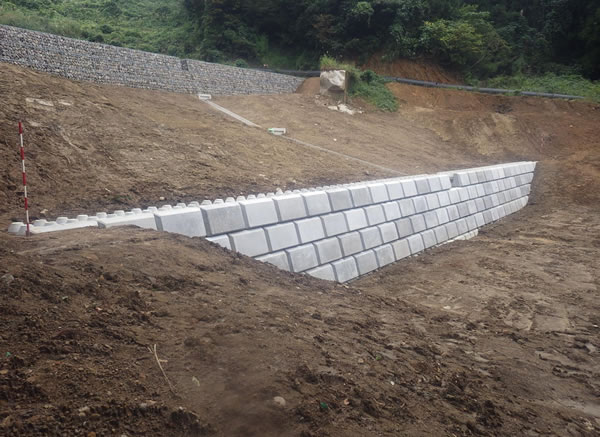

- 道路工事・・・土留め工

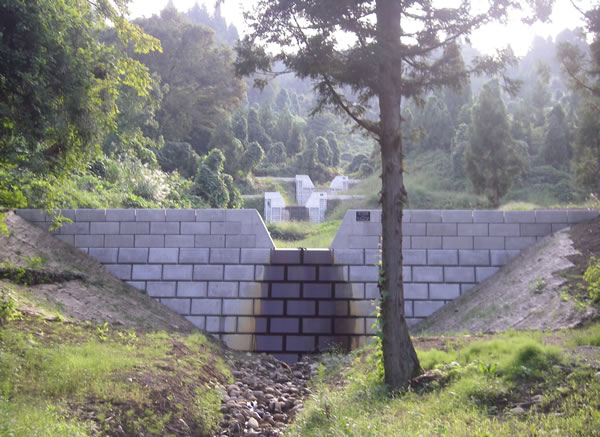

- 治山工事・・・土留め工、谷止め工、水叩き工、床固工、護岸工

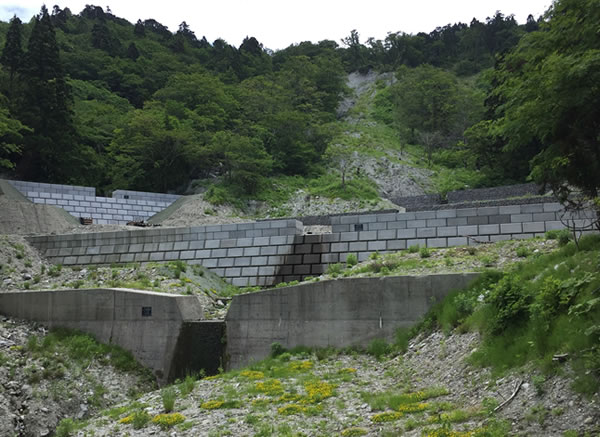

- 砂防工事・・・砂防堰堤、水叩き工、床固工、護岸工、根固め工
仕様

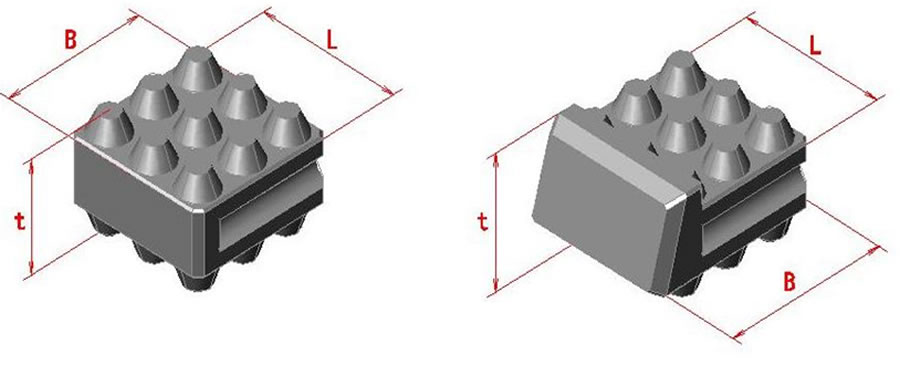

単体図
規格諸元
| 勾配 | 呼び名 | 主要部寸法 高さ(t)×延長(L)×幅(B) |
参考質量 (kg/個) |
摘要 |
|---|---|---|---|---|
| 3分勾配 | 3分用A形-Ⅱ型 | 807×1,148×758 | 1,140 | 標準型 |
| 3分用A形-Ⅲ型 | 807×1,148×1,148 | 1,715 | ||
| 3分用A形-Ⅳ型 | 807×1,148×1,538 | 2,295 | ||
| 3分用B形-Ⅱ型 | 807×1,148×902 | 1,430 | 斜面型 | |
| 3分用B形-Ⅲ型 | 807×1,148×1,293 | 2,010 | ||
| 3分用B形-Ⅳ型 | 807×1,148×1,683 | 2,585 | ||
| CB1500 | 657×1,148×1,500 | 1,790 | 治山ダム用 垂直積み型 |
|
| CB2000 | 657×1,148×2,000 | 2,400 | ||
| 5分勾配 | 5分用A形-Ⅱ型 | 640×1,485×985 | 1,550 | 標準型 |
| 5分用A形-Ⅲ型 | 640×1,485×1,485 | 2,330 | ||
| 5分用A形-Ⅳ型 | 640×1,485×1,985 | 3,110 | ||
| 5分用B形-Ⅱ型 | 640×1,485×1,138 | 1,750 | 斜面型 | |
| 5分用B形-Ⅲ型 | 640×1,485×1,638 | 2,530 | ||
| 5分用B形-Ⅳ型 | 640×1,485×2,138 | 3,315 |

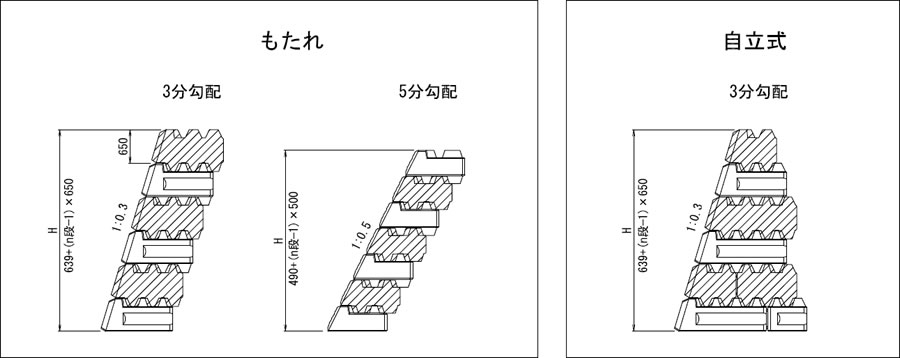

参考断面図
