リーフロック （根固ブロック）
NETIS登録番号
CB-070021-VE(掲載期間満了技術)
一般工種名：根固め・護床ブロック
特長
- リーフロックは重心が低く、また相互に連結されるので安定性に優れています。
- すわりがよく、地盤の変化によく追随します。
- ブロックの突起は流れの減勢効果を高めます。
- ブロックの孔・突起は波のエネルギーを吸収し、遡上を抑制します。
- 層積ができ、任意の法勾配に対応が可能です。
用途
- 河川工事……根固工・護床工・床止工・水叩工・水制工・導流堤工
- 海岸工事……根固工・傾斜護岸工・法面被覆工・砂防堤工
- 港湾・漁港工事……根固工・被覆工
- 砂防工事……堰堤工・流路工・護床工・水叩工・床固工
- 頭首工事……根固工・護床工
- 埋立工事……根固工
- 道路工事……土留工・根固工
仕様

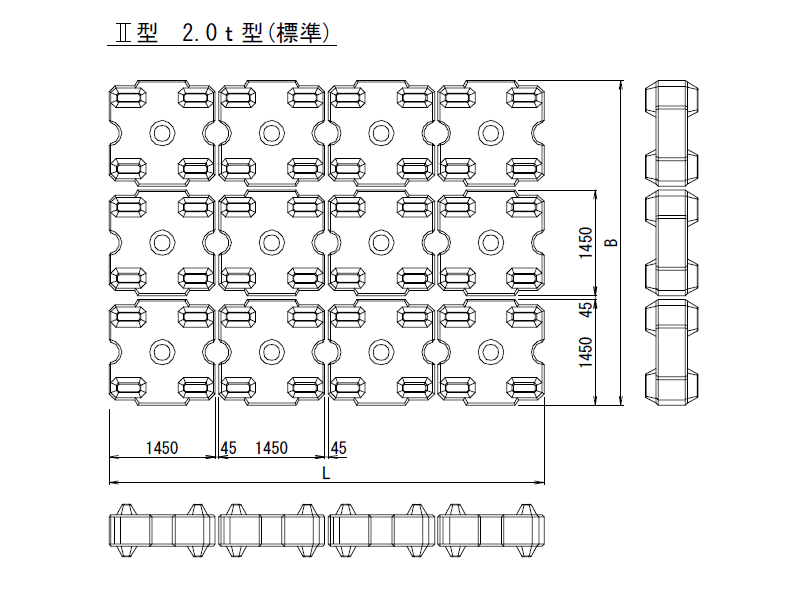

配列図
Ⅰ型

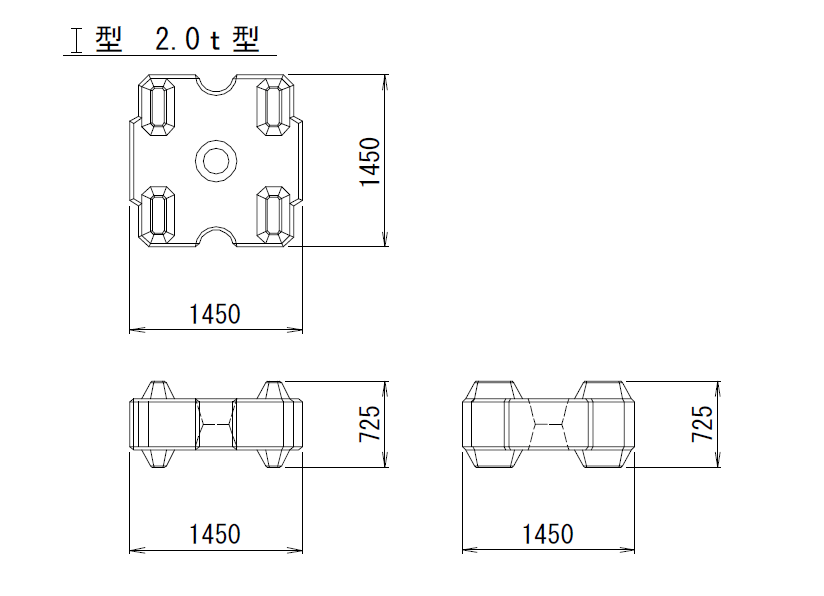

規格寸法図
規格諸元
| 呼び名 | 主要部寸法 長さ×幅×高さ(mm) |
体積(m3) | 参考質量(t) | 型枠面積(m2) | |
|---|---|---|---|---|---|
| Ⅰ型 | 0.5t型 | 900×900×450 | 0.213 | 0.489 | 2.61 |
| 1.0t型 | 1,150×1,150×575 | 0.445 | 1.023 | 4.27 | |
| 2.0t型 | 1,450×1,450×725 | 0.893 | 2.053 | 6.79 | |
| 3.0t型 | 1,650×1,650×825 | 1.315 | 3.024 | 8.79 | |
| 4.0t型 | 1,820×1,820×910 | 1.765 | 4.059 | 10.70 | |
| 5.0t型 | 1,950×1,950×975 | 2.171 | 4.993 | 12.28 | |
| 6.0t型 | 2,100×2,100×1,050 | 2.711 | 6.235 | 14.25 | |
| 8.0t型 | 2,300×2,300×1,150 | 3.536 | 8.133 | 17.00 | |
注）連結鉄筋は別途計上。
Ⅲ型

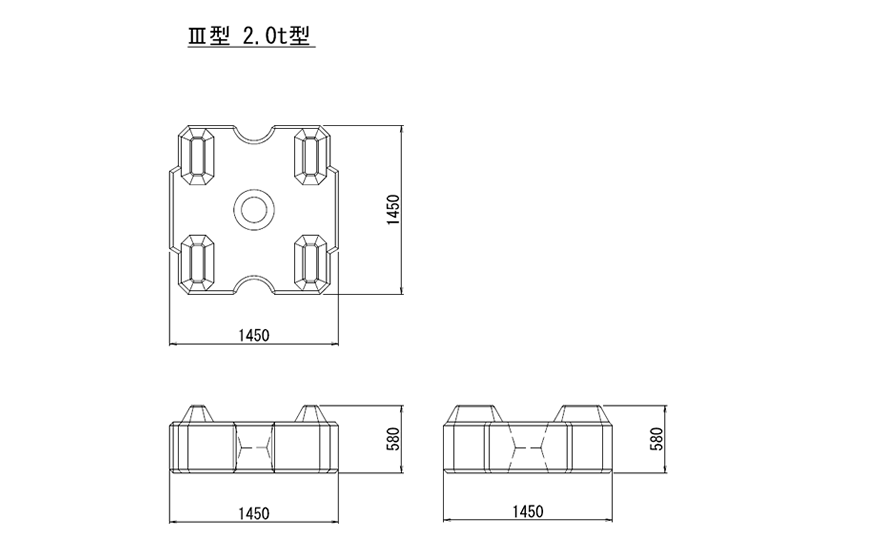

規格寸法図
規格諸元
| 呼び名 | 主要部寸法 長さ×幅×高さ(mm) |
体積(m3) | 参考質量(t) | 型枠面積(m2) | |
|---|---|---|---|---|---|
| Ⅲ型 | 0.5t型 | 900×900×360 | 0.203 | 0.466 | 2.47 |
| 1.0t型 | 1,150×1,150×460 | 0.423 | 0.972 | 4.03 | |
| 2.0t型 | 1,450×1,450×580 | 0.847 | 1.948 | 6.41 | |
| 3.0t型 | 1,650×1,650×660 | 1.248 | 2.870 | 8.30 | |
| 4.0t型 | 1,820×1,820×728 | 1.675 | 3.852 | 10.10 | |
| 5.0t型 | 1,950×1,950×780 | 2.060 | 4.738 | 11.60 | |
| 6.0t型 | 2,100×2,100×840 | 2.573 | 5.917 | 13.45 | |
| 8.0t型 | 2,300×2,300×920 | 3.362 | 7.733 | 16.10 | |
注）連結鉄筋は別途計上。
