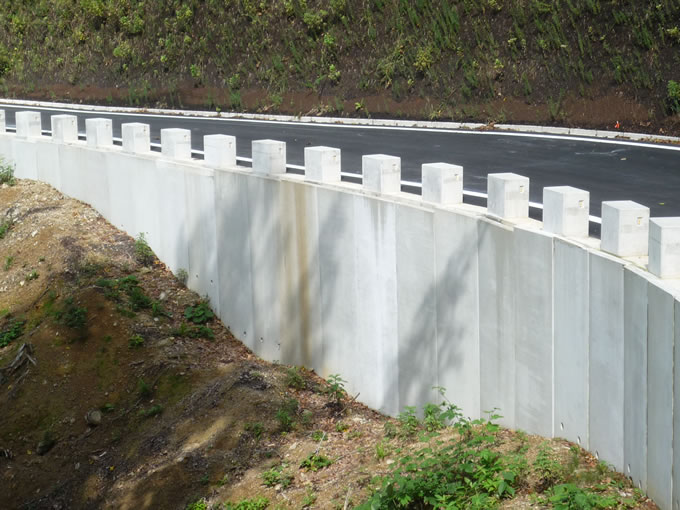

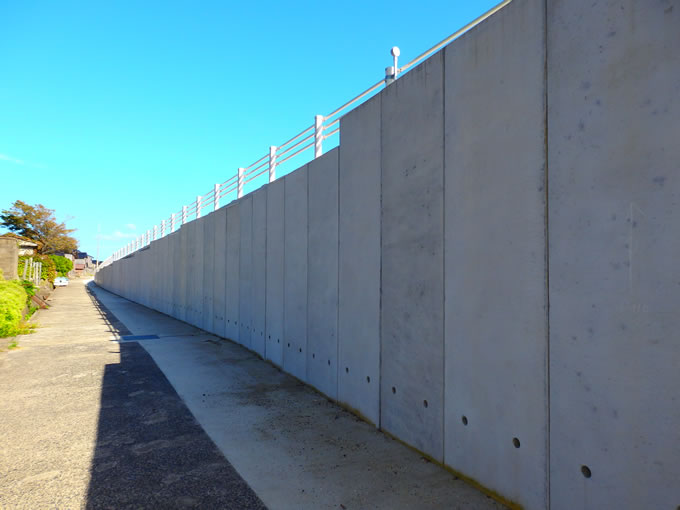

プレウォール （L型擁壁）

一般工種名：プレキャストL型擁壁

特長

施工性

プレウォールは規格化された組立擁壁であるため特殊な技術、機械を必要とせず、工期が短縮され大幅な省力化がはかられる。
専用の吊り上げ装置を設け施工性と安全性を一段と高めている。

経済性

プレウォールは垂直壁のため、土地を有効に利用することができ経済的である。

品質管理

プレウォールは、工場で充分な工程管理のもとで製作してあるので品質に対し信頼度が高い。

用途

  • 用地に制約を受ける場合の土留工

仕様

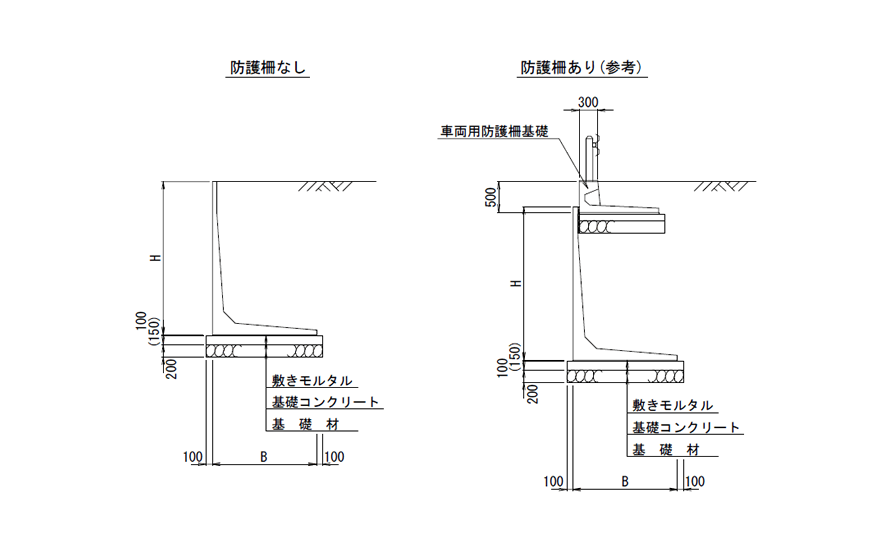

標準断面図

標準断面図

AN-Ⅰ型

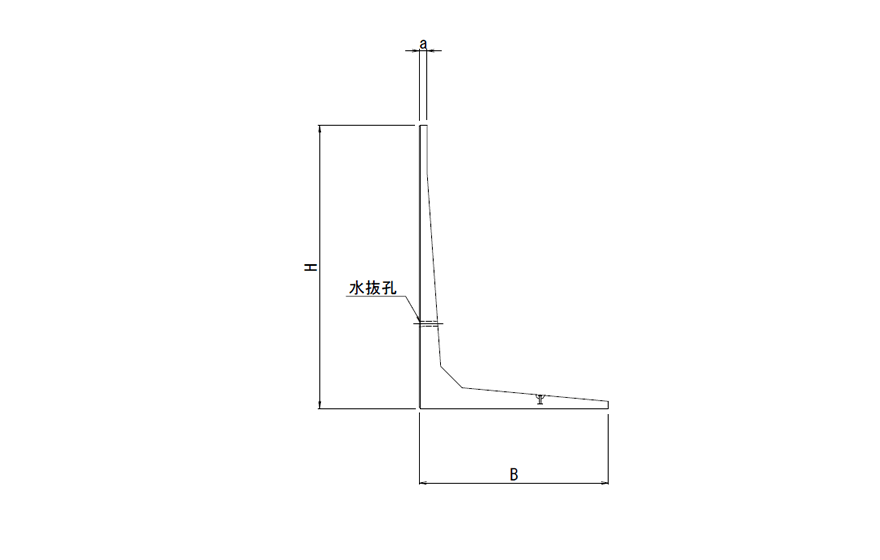

規格寸法図

規格寸法図

規格諸元

呼び名 寸法(mm) 参考質量(kg)
H B a L(延長) 滑面
1,000 1,000 750 80 995 367
2,000 734
1,200 1,200 900 80 995 485
2,000 971
1,300 1,300 950 80 995 516
2,000 1,032
1,500 1,500 1,100 80 995 630
2,000 1,260
1,800 1,800 1,300 80 995 810
2,000 1,621
2,000 2,000 1,400 80 995 907
2,000 1,813
2,300 2,300 1,600 80 1,000 1,260
2,500 2,500 1,700 80 1,000 1,316
2,800 2,800 1,900 80 1,000 1,732
3,000 3,000 2,000 80 1,000 1,786
3,500 3,500 2,300 80 1,000 2,180
4,000 4,000 2,600 80 1,000 3,100

A-Ⅲ型

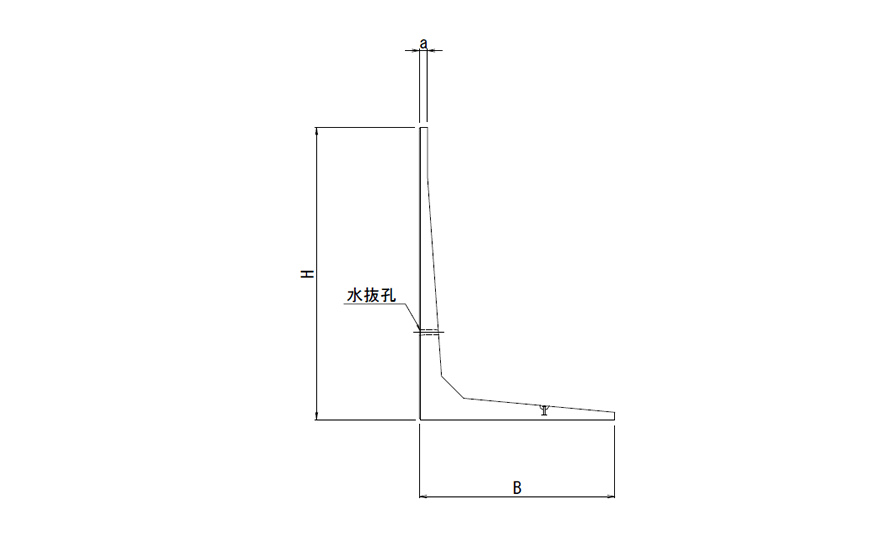

規格寸法図

規格寸法図

規格諸元

呼び名 寸法(mm) 参考質量(kg)
H B a L(延長) 滑面
1,000 1,000 850 80 995 386
2,000 771
1,200 1,200 1,050 80 995 514
2,000 1,027
1,300 1,300 1,100 80 995 544
2,000 1,088
1,500 1,500 1,200 80 995 649
2,000 1,297
1,800 1,800 1,500 80 995 848
2,000 1,695
2,000 2,000 1,600 80 995 943
2,000 1,886
2,300 2,300 1,800 80 1,000 1,292
2,500 2,500 1,950 80 1,000 1,359
2,800 2,800 2,200 80 1,000 1,783
3,000 3,000 2,300 80 1,000 1,838
3,500 3,500 2,600 80 1,000 2,382
4,000 4,000 3,000 80 1,000 3,200

L型擁壁　北陸地方整備局対応型

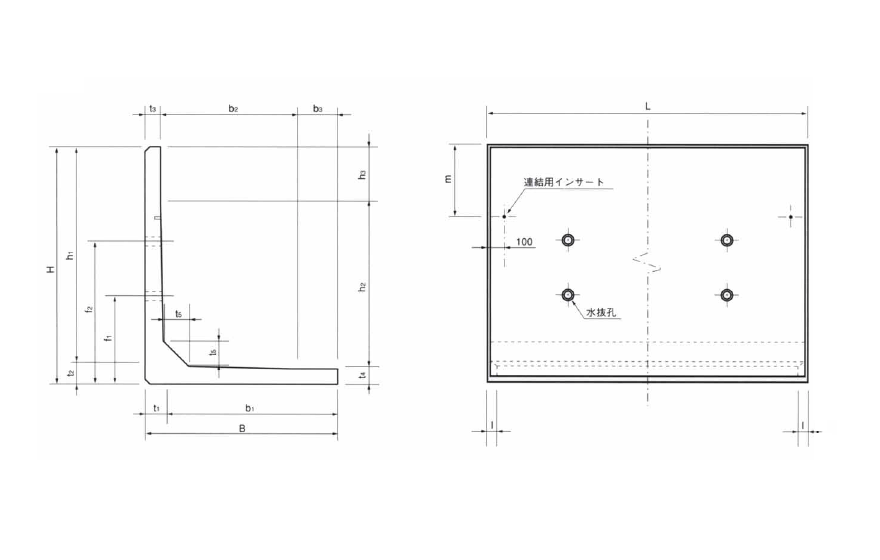

規格寸法図

規格寸法図

規格諸元

呼び名 寸法(mm) 参考質量(kg)
H B h1 b1 b2 b3 f1 f2 h2 h3
1,000 AⅠ 1,000 800 900 700 700 ― 600 ― 900 ― 1,750
AⅡ 1,000 900 900 1,950
BⅠ 850 750 750 1,800
BⅡ 1,200 1,100 1,100 2,150
CⅠ 1,250 1,150 1,150 2,200
1,500 AⅠ 1,500 1,050 1,375 925 850 100 625 ― 900 500 2,750
AⅡ 1,300 1,175 350 3,000
BⅠ 1,200 1,075 250 2,900
BⅡ 1,400 1,275 450 3,100
CⅠ 1,550 1,425 600 3,250
2,000 AⅠ 2,000 1,300 1,850 1,150 1,100 100 650 1,000 1,400 500 3,940
AⅡ 1,550 1,400 350 4,190
BⅠ 1,500 1,350 300 4,140
BⅡ 1,700 1,550 500 4,340
CⅠ 1,850 1,700 650 4,490
2,500 AⅠ 2,500 1,600 2,320 1,420 1,350 150 680 1,250 1,900 500 5,460
AⅡ 1,800 1,620 350 5,660
BⅠ 1,750 1,570 300 5,610
BⅡ 2,000 1,820 550 5,860
CⅠ 2,150 1,970 700 6,010
3,000 AⅠ 3,000 1,850 2,775 1,625 1,600 150 725 1,500 2,400 500 7,500
AⅡ 2,100 1,875 400 7,750
BⅠ 2,050 1,825 350 7,700
BⅡ 2,300 2,075 600 7,950
CⅠ 2,450 2,225 750 8,100
3,500 AⅠ 3,500 2,150 3,200 1,850 1,850 150 800 2,000 2,850 500 6,110
AⅡ 2,350 2,050 350 6,260
BⅠ 2,350 2,050 350 6,260
BⅡ 2,600 2,300 600 6,450
CⅠ 2,700 2,400 700 6,520
4,000 AⅠ 4,000 2,400 3,700 2,100 1,850 400 800 2,000 2,850 1,000 6,670
AⅡ 2,600 2,300 600 6,820
BⅠ 2,650 2,350 650 6,860
BⅡ 2,900 2,600 900 7,050
CⅠ 3,000 2,700 1,000 7,120
呼び名 寸法(mm) 参考質量(kg)
l m t1 t2 t3 t4 t5 L
1,000 AⅠ 30 300 100 100 100 100 100 4,000 1,750
AⅡ 1,750
BⅠ 1,800
BⅡ 2,150
CⅠ 2,200
1,500 AⅠ 30 600 125 125 100 100 125 4,000 2,750
3,000
AⅡ 3,000
BⅠ 2,900
BⅡ 3,100
CⅠ 3,250
2,000 AⅠ 40 600 150 150 100 100 150 4,000 3,940
AⅡ 4,190
BⅠ 4,140
BⅡ 4,340
CⅠ 4,490
2,500 AⅠ 50 600 180 180 100 100 180 4,000 5,460
AⅡ 5,660
BⅠ 5,610
BⅡ 5,860
CⅠ 6,010
3,000 AⅠ 50 600 225 225 100 100 225 4,000 7,500
AⅡ 7,750
BⅠ 7,700
BⅡ 7,950
CⅠ 8,100
3,500 AⅠ 50 600 300 300 150 150 300 2,000 6,110
AⅡ 6,260
BⅠ 6,260
BⅡ 6,450
CⅠ 6,520
4,000 AⅠ 50 600 300 300 150 150 300 2,000 6,670
AⅡ 6,820
BⅠ 6,860
BⅡ 7,050
CⅠ 7,120
