ポンプ室/流量計室 （ポンプピット）
特長

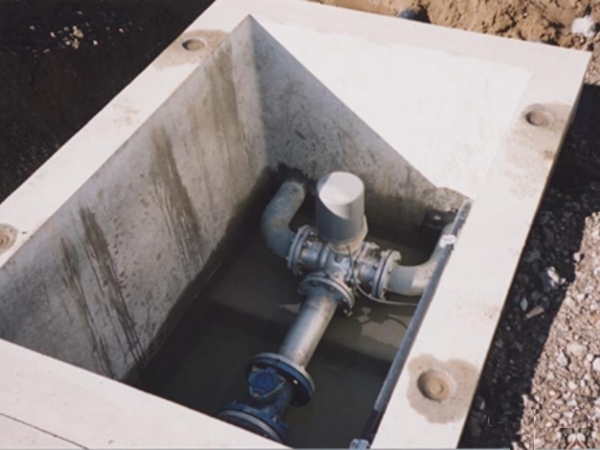

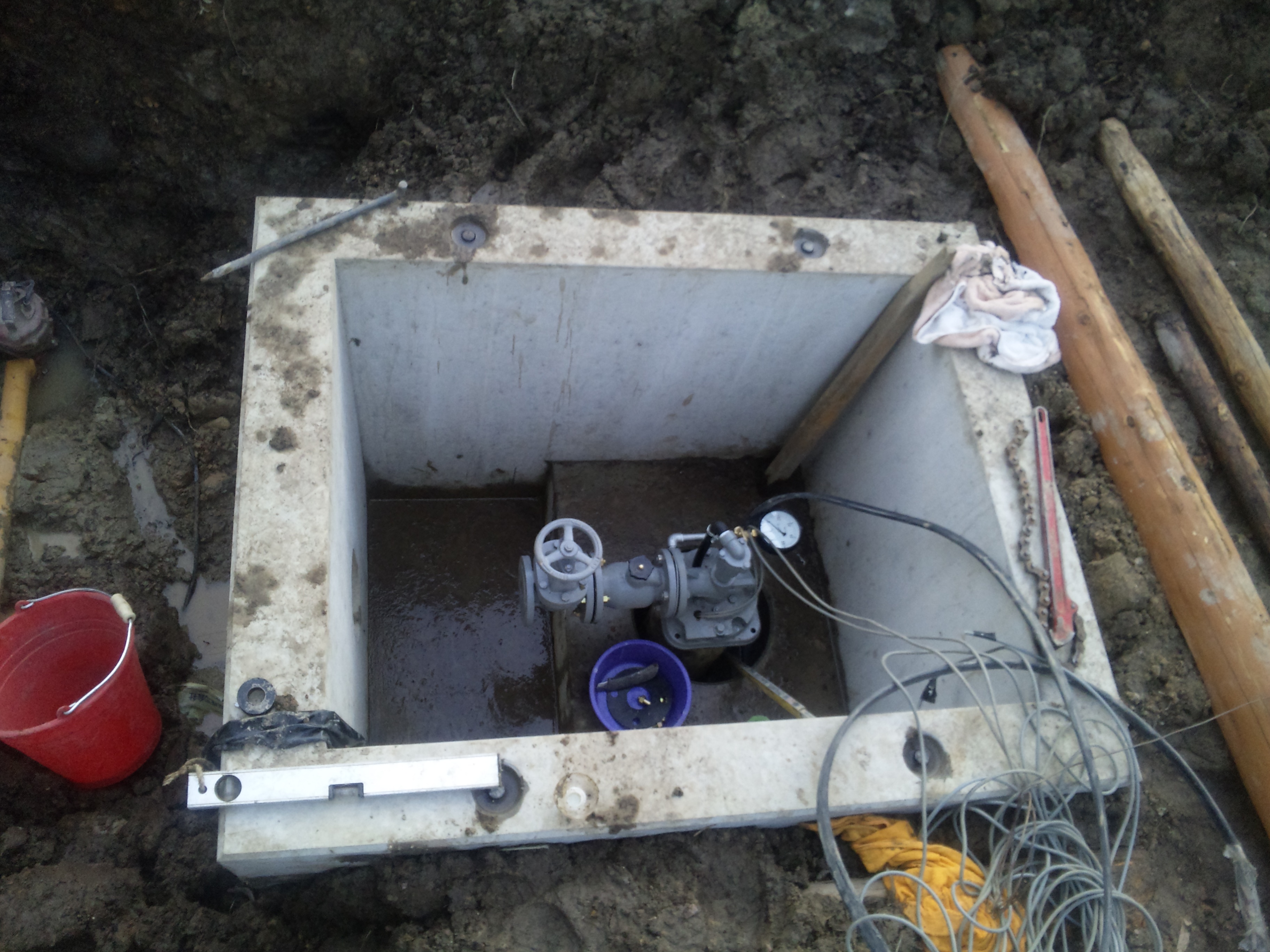

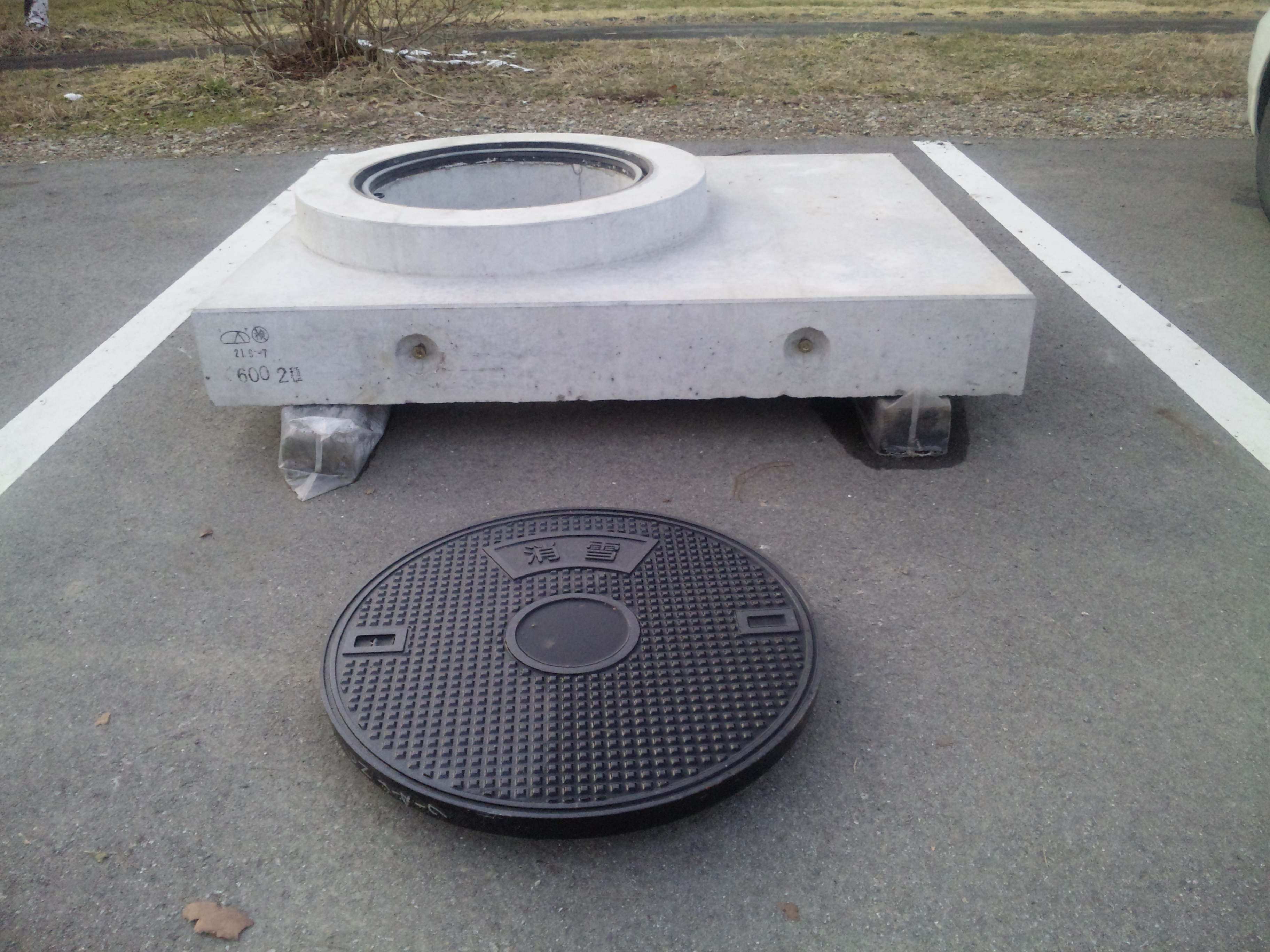

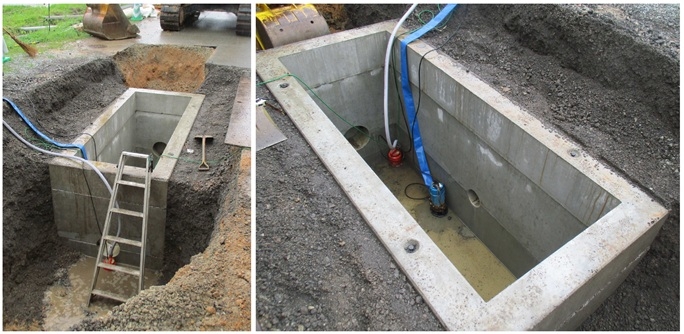

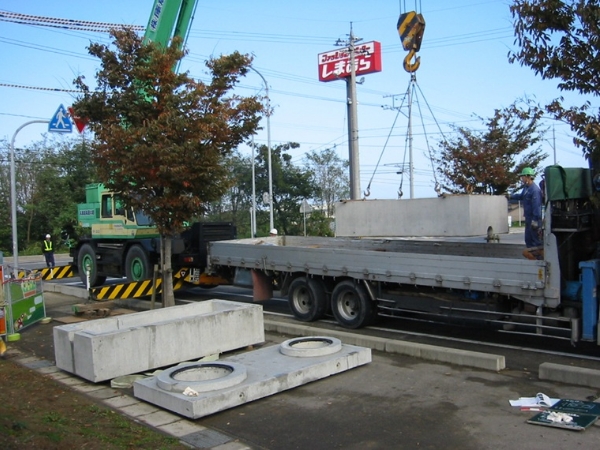

- 『消雪ポンプ室』は深井戸用水中モーターポンプの設置に適応したプレキャストボックスです。
- 水中ポンプ口径が125mm～150mmの場合には｢1種｣(マンホール蓋Φ750タイプ)、水中ポンプ口径が100mm以下の場合には｢2種｣(マンホール蓋Φ600タイプ)を使用します。
- 他に歩道部に設置する｢軽荷重タイプ｣や地下水の揚水量管理に対応する｢流量計室タイプ｣、｢ポンプ/流量計併設タイプ｣もご要望に応え、各種取り揃えております。
- 設計条件、適用条件は以下のとおり
設計条件
| 項目 | 設計値 | |
|---|---|---|
| 設計輪荷重 | 歩道 | 20kN |
| コンクリート設計基準強度 | 30N/mm2 | |
適用条件
- 消雪パイプ用のポンプ室及び流量計室に使用する。
- 設計・施工は「散水消雪施設設計施工維持管理マニュアル((社)新潟県融雪技術協会)」による。

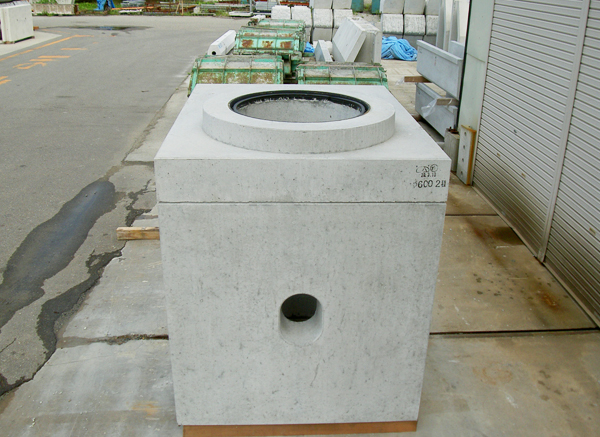

標準タイプ・流量計室
※P1・P2・PFは北陸地方整備局タイプ

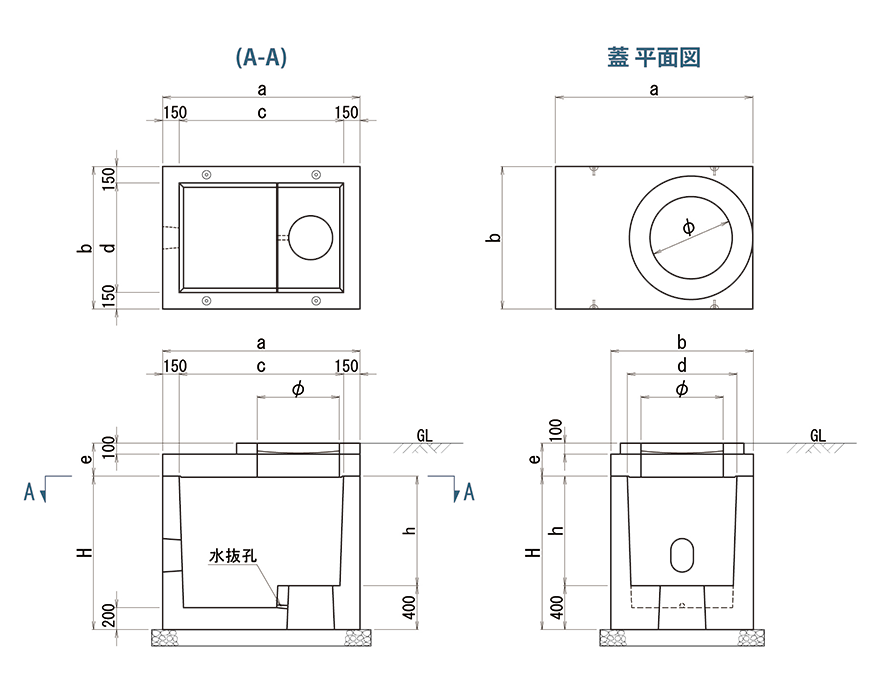

| 種別 | 構造 | 規格寸法(mm) | 参考質量(kg) | 桝及びマンホール種別 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| a | b | c | d | e | H | h | φ | 蓋径 | ポンプ口径 | |||||

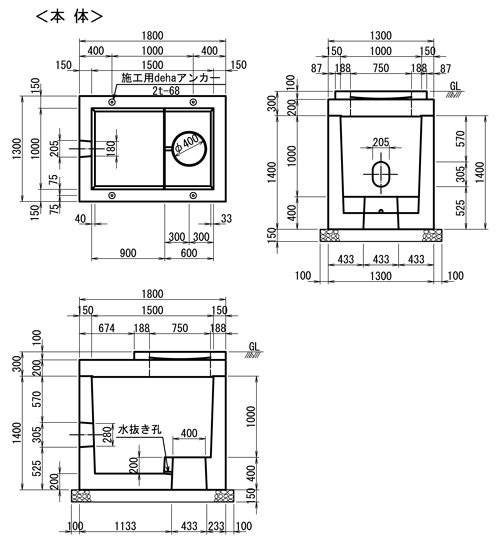

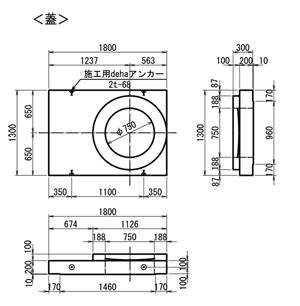

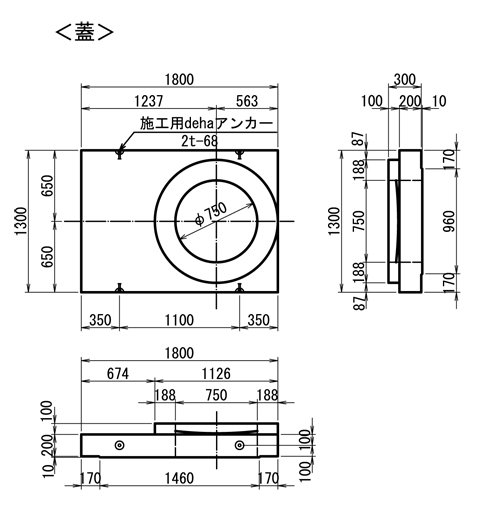

| P1 | ポンプ室 | 1800 | 1300 | 1500 | 1000 | 300 | 1400 | 1000 | 750 | 本体 | 3700 | φ750 | 125A～150A | |
| 蓋 | 1065 | |||||||||||||

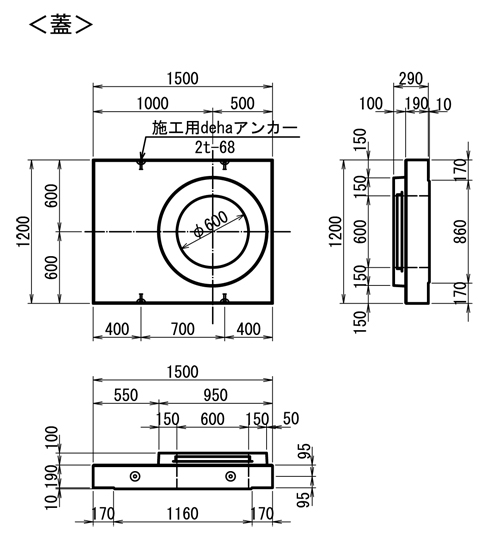

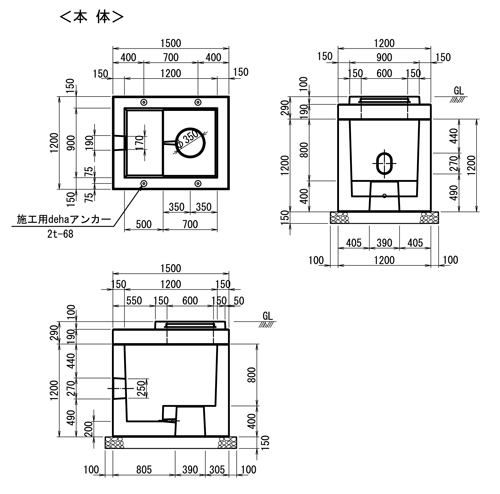

| P2 | ポンプ室 | 1500 | 1200 | 1200 | 900 | 290 | 1200 | 800 | 600 | 本体 | 2745 | φ600 | 100A以下 | |
| 蓋 | 795 | |||||||||||||
| PF | 流量計室 | 1500 | 1200 | 1200 | 900 | 290 | 1200 | 1000 | 600 | 本体 | 2535 | φ600 | 150A以下 | |
| 蓋 | 795 | |||||||||||||
| － | 流量計室 | 1800 | 1300 | 1500 | 1000 | 300 | 1400 | 1200 | 750 | 本体 | 3420 | φ750 | － | |
| 蓋 | 1065 | |||||||||||||

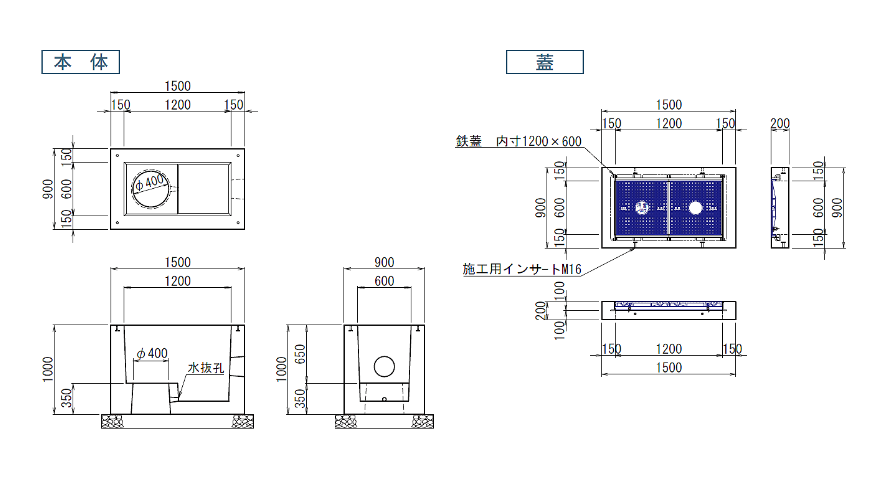

解放型
※北陸地方整備局タイプ
| 種別 | 構造 | 参考質量(kg) | 桝及びマンホール種別 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 蓋形状 | ポンプ口径 | ||||||||
| P3 | 小型軽量 ポンプ室 |
本体 | 1840 | 鉄蓋 内寸 1200×600 | 100A以下 | ||||
| 蓋 | 280 | ||||||||

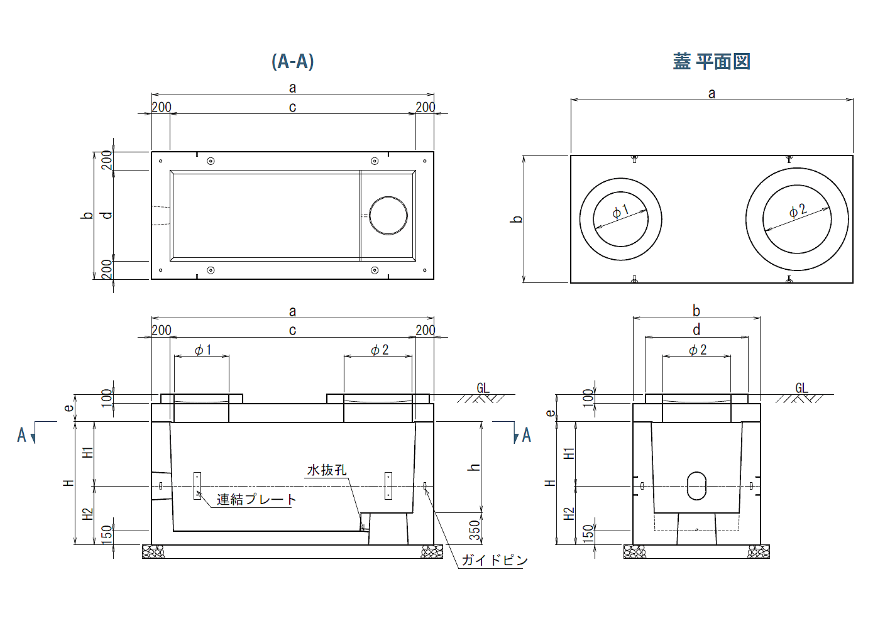

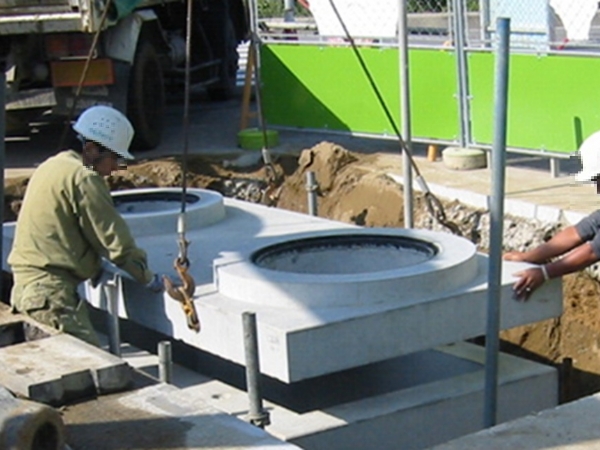

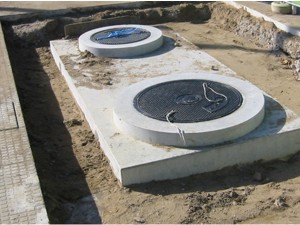

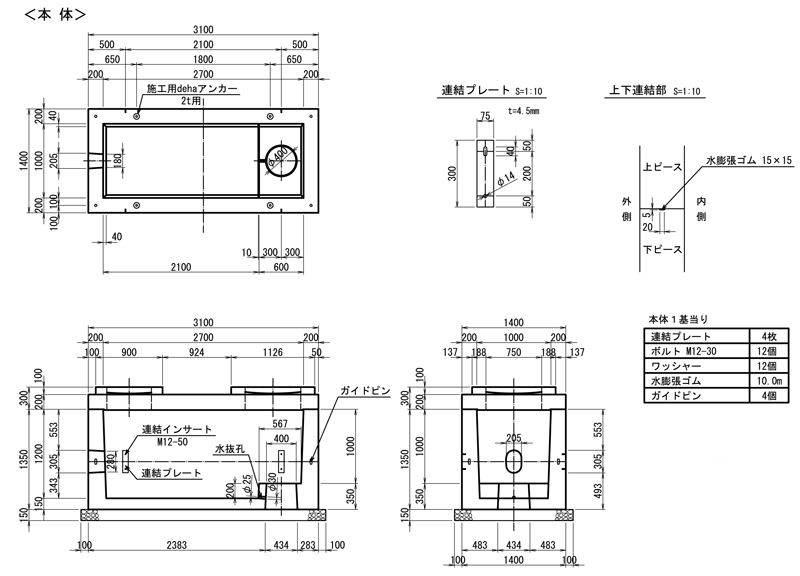

流量計併設タイプ
| 構造 | 規格寸法(mm) | 参考質量(kg) | マンホール | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| a | b | c | d | e | H | h | φ1 | φ2 | 蓋径 | ||||||||
| ポンプ室・ 流量計室併設 |
3100 | 1400 | 2700 | 1000 | 300 | 1350 | 1000 | 600 | 750 | 本体 | 6300 | φ600×φ750 | |||||
| 705(H1) | 645(H2) | 蓋 | 2170 | ||||||||||||||
| 2600 | 1300 | 2200 | 900 | 300 | 1150 | 800 | 600 | 600 | 本体 | 4580 | φ600×φ600 | ||||||
| 575(H1) | 575(H2) | 蓋 | 1690 | ||||||||||||||
※上記以外の特注サイズも対応いたします。詳しくは弊社営業担当にご相談ください
【特注品の例】重荷重対応（特厚）タイプ
