林道用 横断側溝・桝
A型(GP側溝用)
B型(Ｌ型側溝用)
集水桝
特長
- コスト縮減、省力化、特に切取り法面の保護等を考慮し、且つ合理的、経済的施行と安全性を確保した製品となっています。
- 横断勾配に対応した製品があります。（0%用、5%用、10%用） また、左右に設置可能です。

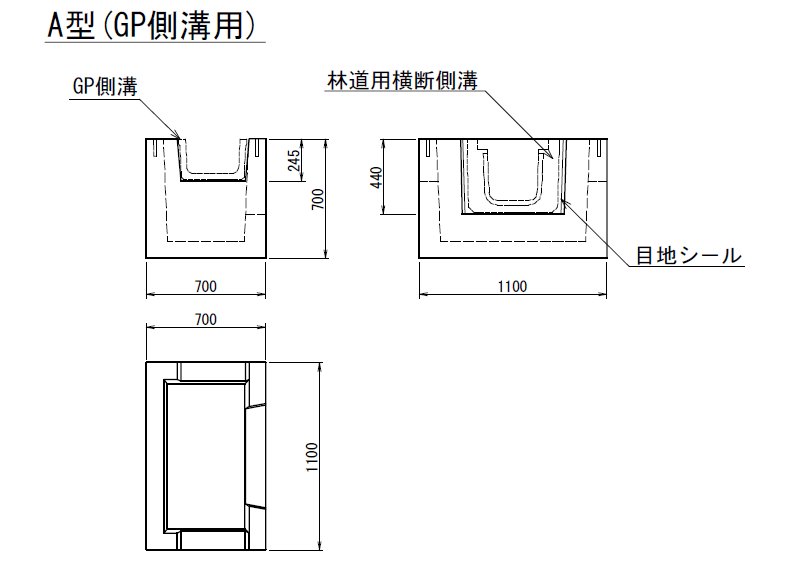

規格寸法図
規格諸元
| 呼び名 | 参考質量(kg) | 摘要 |
|---|---|---|
| A型(GP側溝用) | 550 | フラットタイプ |
| B型(L型側溝用） | 585 | フラットタイプ |
※フラットタイプの他に5%、10%タイプがございます。
横断側溝300型

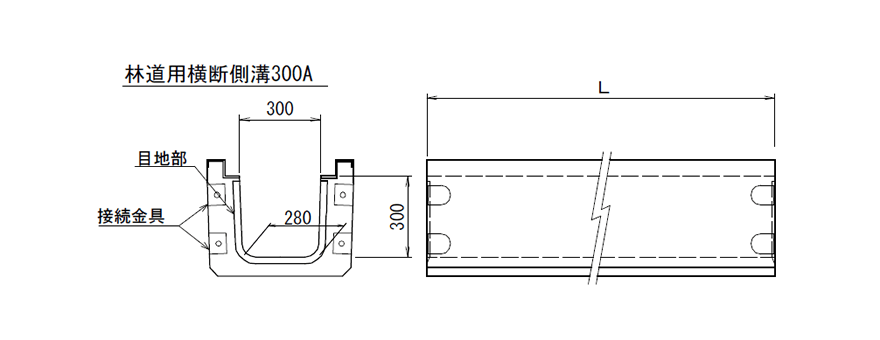

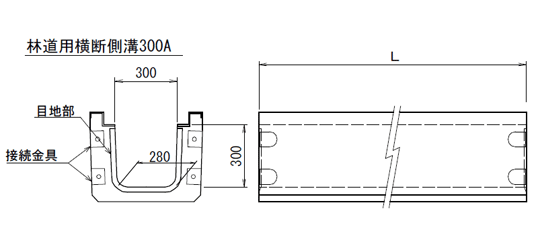

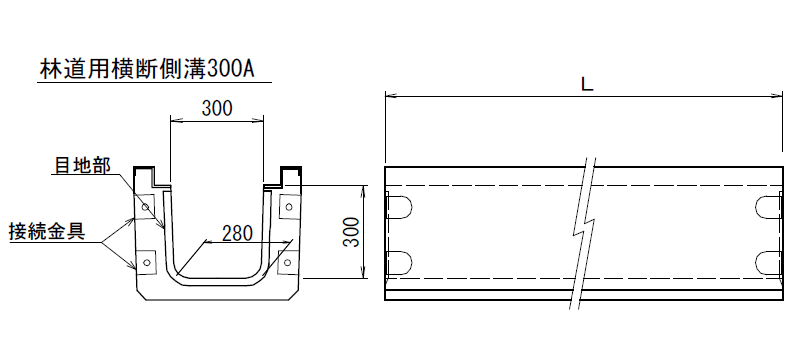

規格寸法図
規格諸元
| 呼び名 | L(mm) | 参考質量(kg) | 摘要 |
|---|---|---|---|
| 300A | 1,000 | 280 | フラットタイプ |
| 300A | 1,000 | 560 | フラットタイプ |
| 300C | 2,000 | 405 | フラットタイプ |
| 300C | 2,000 | 810 | フラットタイプ |
※フラットタイプの他に5%、10%タイプがございます。
