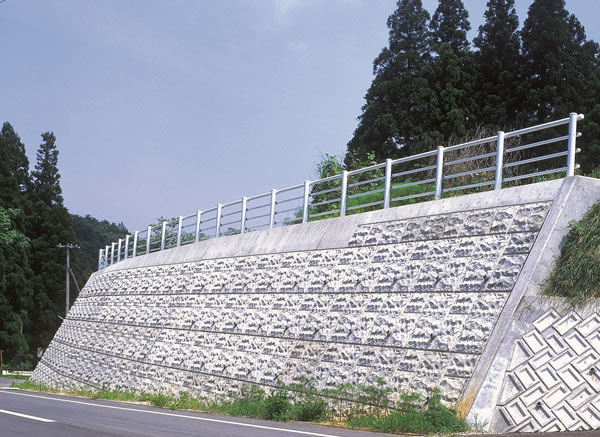

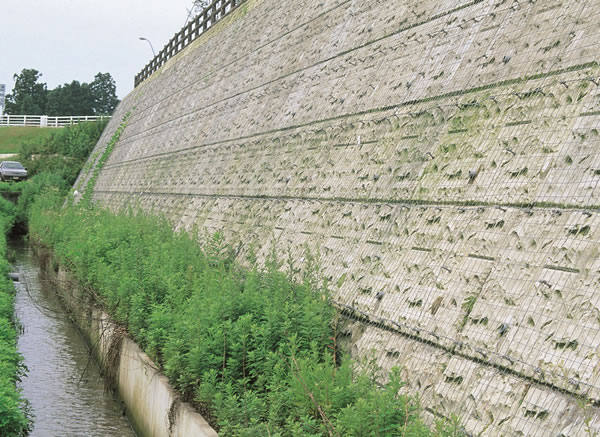

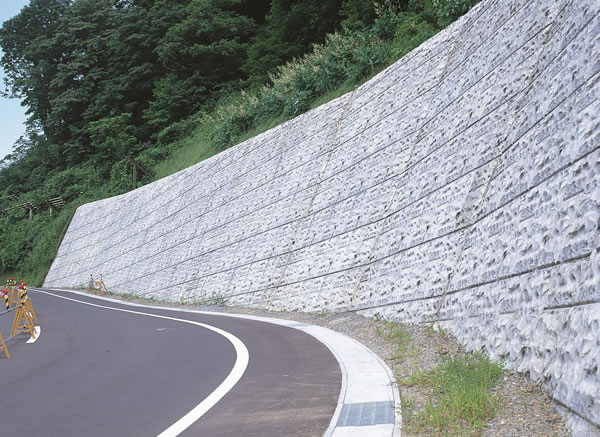

ホライズン （大型ブロック積）
明度証明書
第0666号
一般工種名：大型ブロック積擁壁
特長
- 長大法面への対応が可能なよう、ブロック水平長が2,500mmまで規格されており、従来に比べより高い擁壁を構築できます。
- ブロックの大型化により作業の効率化を図れます。
- 5分勾配においては水平積みとなるように設計されているので、より安全な施工ができ、効率の向上を図ることができます。
- 練り積み専用として設計されているので、胴込めコンクリートの打設が容易に行え、強固な擁壁を構築できます。
- ブロックの面体は擬石模様になっており、周囲の景観によく調和します。
用途
- 道路、鉄道などの土留擁壁工
- 河川、ダムなどの護岸工
- 砂防、治山などの土留山腹工
- 地すべり、旧傾斜地などの崩壊対策工
- 宅地造成などの土留め擁壁工
- 風致地区、観光地、学校などの景観保全工
仕様

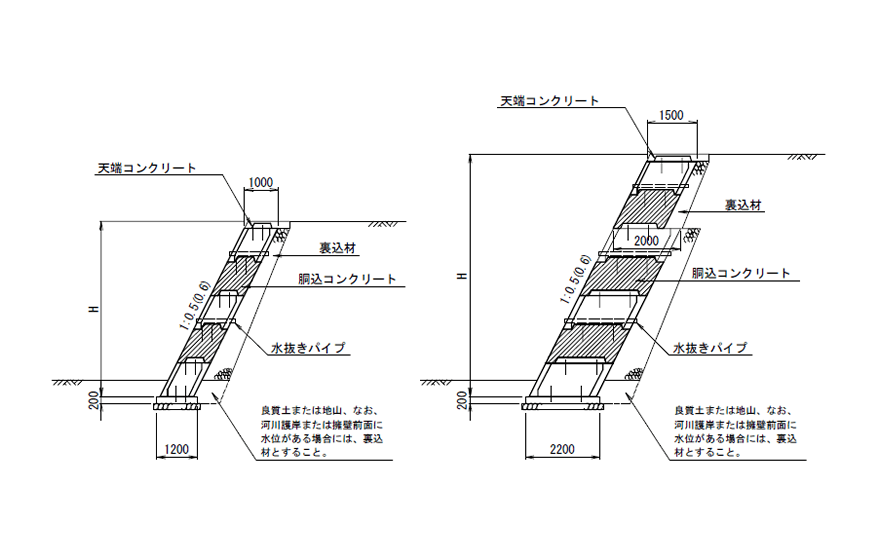

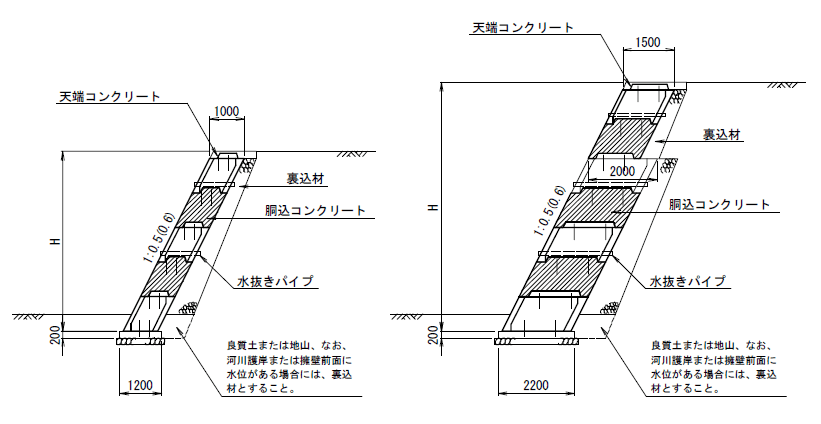

標準断面図

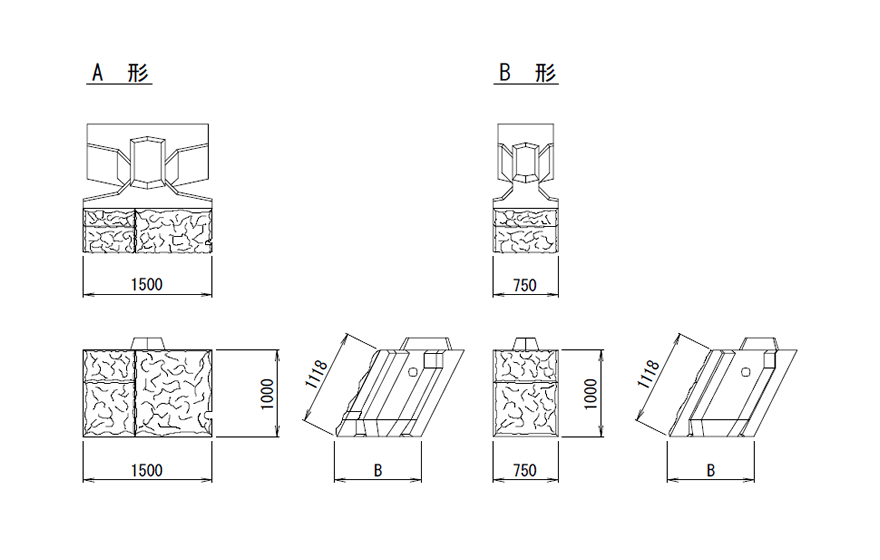

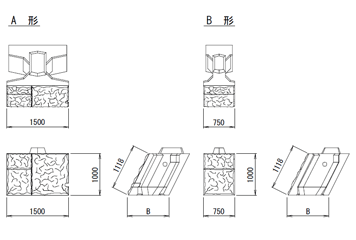

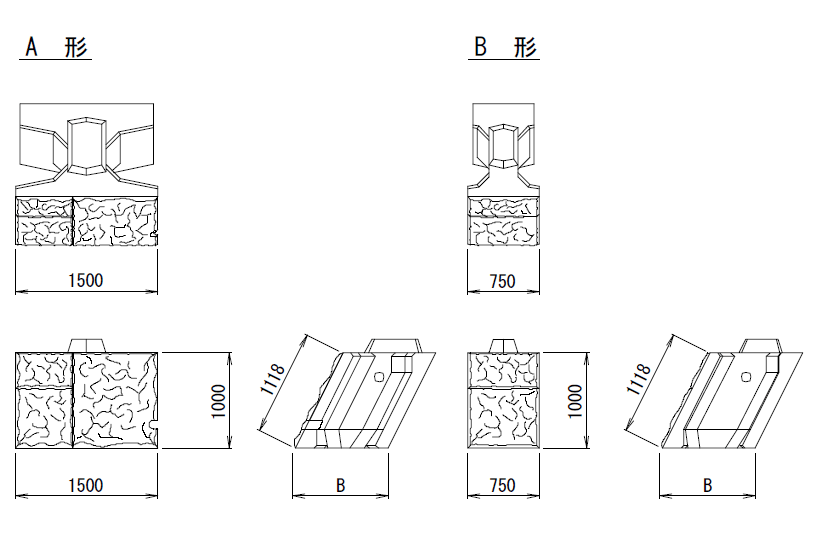

規格寸法図
規格諸元
| 呼び名 | 主要部寸法 高さ×幅×水平長B(mm) |
体積(m3) | 参考質量(kg) | 胴込め材量(m3) | |
|---|---|---|---|---|---|
| 75型 | A形 | 1,000×1,500×750 | 0.7163 | 1,647 | 0.418 |
| B形 | 1,000×750×750 | 0.3393 | 780 | 0.224 | |
| C形 | 500×1,500×750 | 0.3673 | 844 | 0.195 | |
| D形 | 500×750×750 | 0.1748 | 402 | 0.106 | |
| 100型 | A形 | 1,000×1,500×1,000 | 0.9041 | 2,079 | 0.604 |
| B形 | 1,000×750×1,000 | 0.4703 | 1,081 | 0.280 | |
| C形 | 500×1,500×1,000 | 0.4648 | 1,069 | 0.285 | |
| D形 | 500×750×1,000 | 0.2388 | 549 | 0.136 | |
| 150型 | A形 | 1,000×1,500×1,500 | 1.1306 | 2,600 | 1.128 |
| B形 | 1,000×750×1,500 | 0.6394 | 1,470 | 0.486 | |
| C形 | 500×1,500×1,500 | 0.5838 | 1,342 | 0.541 | |
| D形 | 500×750×1,500 | 0.3266 | 751 | 0.236 | |
| 200型 | A形 | 1,000×1,500×2,000 | 1.5494 | 3,563 | 1.453 |
| B形 | 1,000×750×2,000 | 0.8870 | 2,040 | 0.610 | |
| C形 | 500×1,500×2,000 | 0.7980 | 1,835 | 0.696 | |
| D形 | 500×750×2,000 | 0.4518 | 1,039 | 0.294 | |
| 250型 | A形 | 1,000×1,500×2,500 | 1.8135 | 4,171 | 1.939 |
| B形 | 1,000×750×2,500 | 1.0699 | 2,460 | 0.802 | |
| C形 | 500×1,500×2,500 | 0.9371 | 2,155 | 0.932 | |
| D形 | 500×750×2,500 | 0.5472 | 1,258 | 0.386 | |

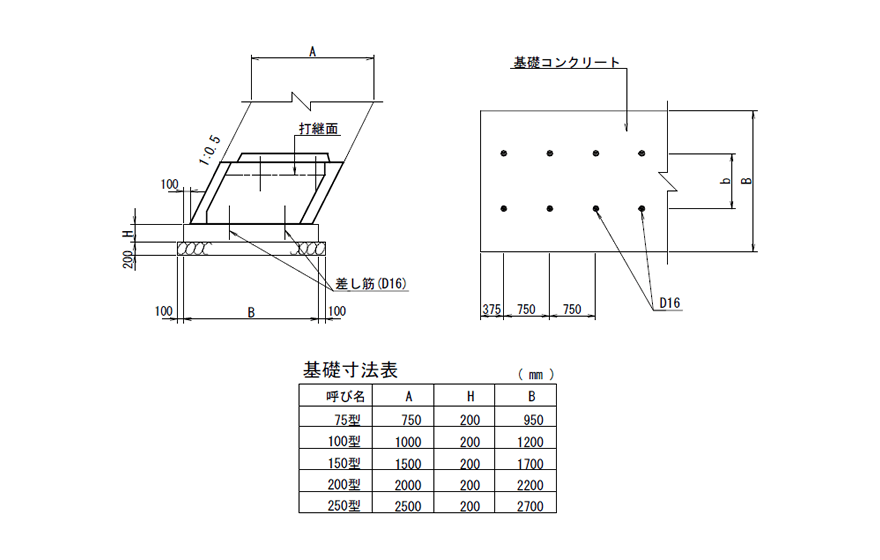

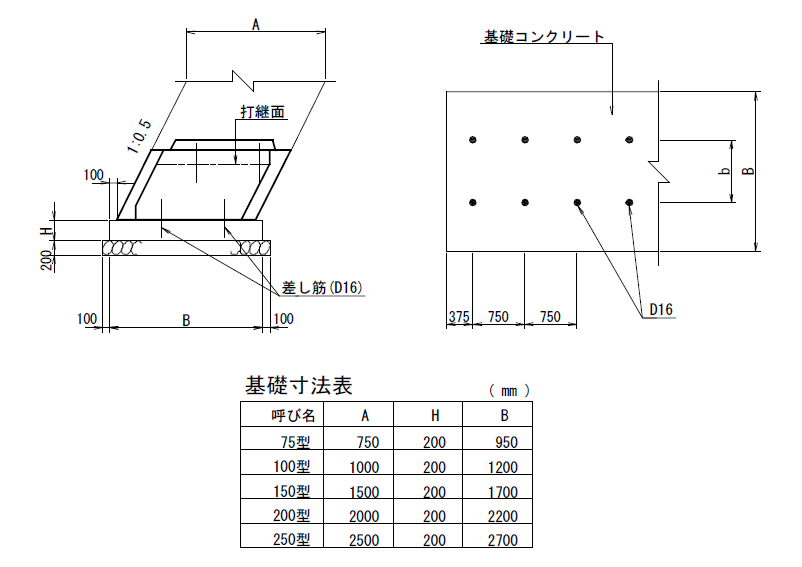

基礎形状図
