グラックス （大型連節ブロック張）
一般工種名：ボックス型平張ブロック
特長
- 客土部が深く、豊富な植生土量を確保できます。
- 植生を行うことによって、法面は緑豊かな景観を創出することができます。
- 大型ブロックのため、施工効率が向上します。
- ブロックは互いに連結され、法覆工としての強度が向上します。
用途
- 河川・ダム・遊水池などの護岸工
- 道路・鉄道などの法面工
- 風致地区・公園などの法面工
Ⅰ型

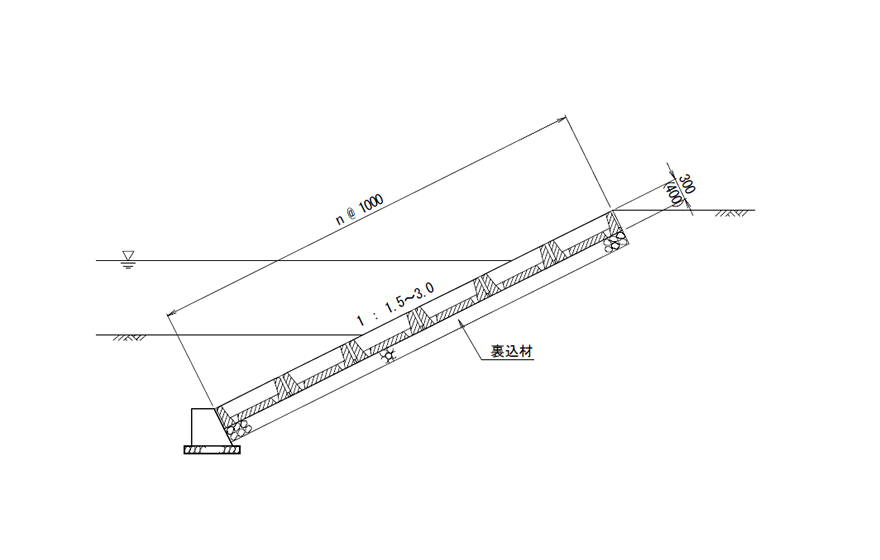

標準断面図

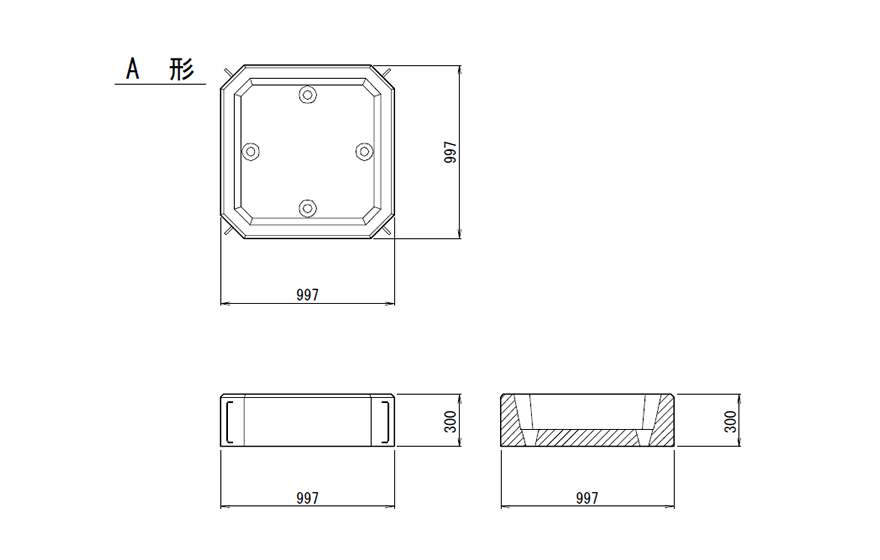

規格寸法図
規格諸元
| 呼び名 | 主要部寸法 (mm) |
体積 (m3) |
参考質量 (kg) |
客土量 (m3) |
植生面積 (m2) |
||
|---|---|---|---|---|---|---|---|
| Ⅰ型 | 200 | A形 | 997×997×300 | 0.1512 | 347 | 0.117 | 0.640 |
| B形 | 997×497×300 | 0.0859 | 197 | 0.040 | 0.240 | ||
| 300 | A形 | 997×997×400 | 0.1917 | 440 | 0.163 | 0.640 | |
| B形 | 997×497×400 | 0.1140 | 262 | 0.054 | 0.240 | ||
Ⅱ型

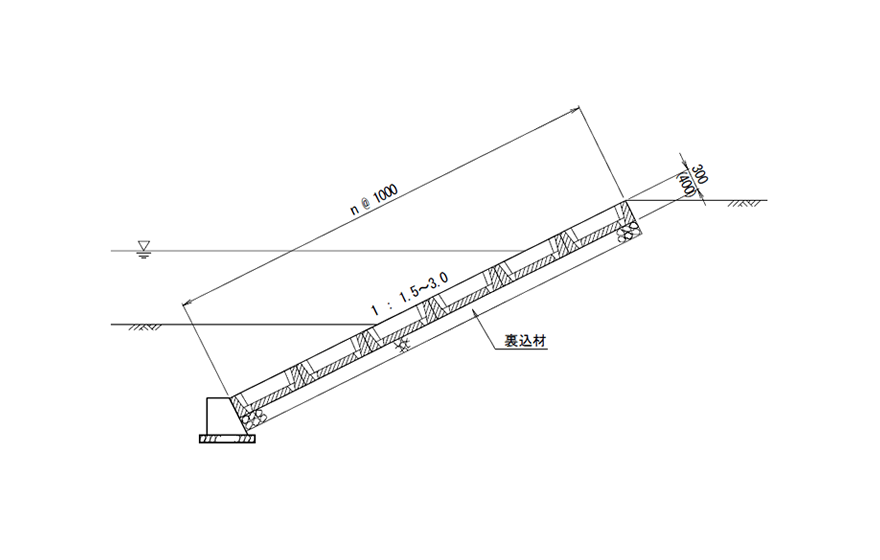

標準断面図

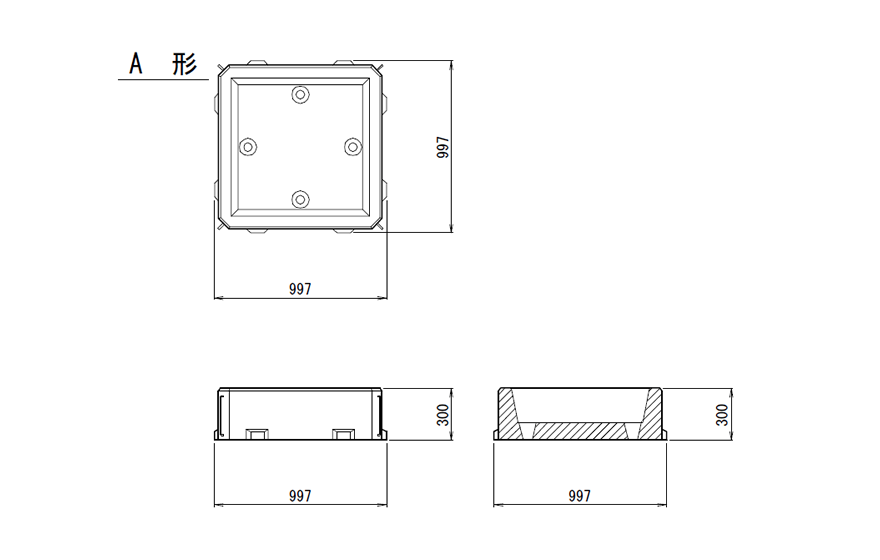

規格寸法図
規格諸元
| 呼び名 | 主要部寸法 (mm) |
体積 (m3) |
参考質量 (kg) |
客土量 (m3) |
植生面積 (m2) |
||
|---|---|---|---|---|---|---|---|
| Ⅱ型 | 200 | A形 | 997×997×300 | 0.1572 | 361 | 0.129 | 0.700 |
| B形 | 997×497×300 | 0.0894 | 205 | 0.048 | 0.277 | ||
| 300 | A形 | 997×997×400 | 0.1979 | 455 | 0.184 | 0.700 | |
| B形 | 997×497×400 | 0.1176 | 270 | 0.065 | 0.277 | ||
水理特性値証明書
水理特性値を取得しています。
技術資料
「環境配慮型ブロック設計資料」
平成18年12月(北陸土木コンクリート製品技術協会)
表紙 [352KB]
まえがき [59KB]
目次 [73KB]
「土木用コンクリート製品設計便覧」に掲載された環境配慮型製品等に適用し、北陸地方で生産・供給が可能な各種製品の構造諸元を紹介するものである。
～ 本書「適用」より
