銀鱗 (河川魚巣ブロック)

NETIS登録番号
CB-070042-V(掲載期間満了技術)

一般工種名:魚巣ブロック

特長

  • 棲息する魚介類が活動しやすく、自由に出入りすることができます。
  • 水流が減勢され、過流となって回道し、溶存酸素の増加をもたらします。
  • 適度の陰影を構成し、水草や藻類の育成によい環境を作ります。
  • Ⅰ・Ⅱ型は大型で施工も簡単であり、工期は大幅に短縮できます。
  • Ⅲ型は積みブロックと組み合わせて使用することにより、経済的となります。

用途

  • 河川などの護岸工
  • 風致地区などの景観保全工

仕様

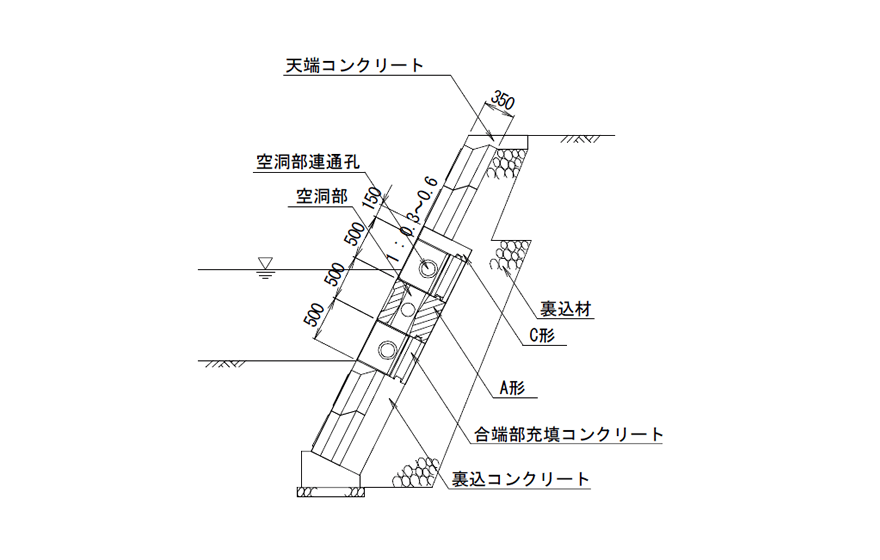

標準断面図

標準断面図

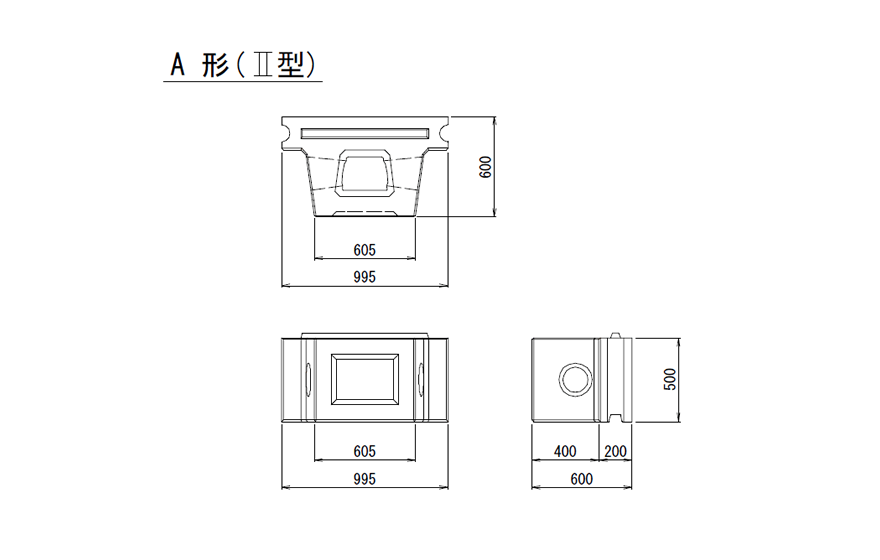

規格寸法図

規格寸法図

規格諸元

呼び名 使用区分 主要部寸法(mm) 体積(m3) 参考質量(kg)
Ⅰ型 A形 基本 800×1,245×800 0.4045 930
B形 側端 800×620×800 0.1668 383
C形 天端 200×1,245×800 0.1896 436
Ⅱ型 A形 基本 500×995×600 0.1788 411
B形 側端 500×495×600 0.0768 176
C形 天端 150×995×600 0.0856 196
Ⅲ型 A形 基本 250×1,000×350 0.0512 117
B形 側端 250×500×350 0.0211 48
C形 天端 100×1,000×350 0.0333 76
