円形落差工
特長
- 二次製品化することで、大幅な工期の短縮と省力化が図れます。
- 吊り金具を用いて組立し、製品相互はボルトジョイント工法なので施工が容易です。
- 垂直鉄筋を挿入しグラウトすることで一体化を保ちます。
用途
- 山間の水路の流速緩和
- 急斜面における側溝の流速緩和
※但し土留工としての使用は出来ません。
仕様

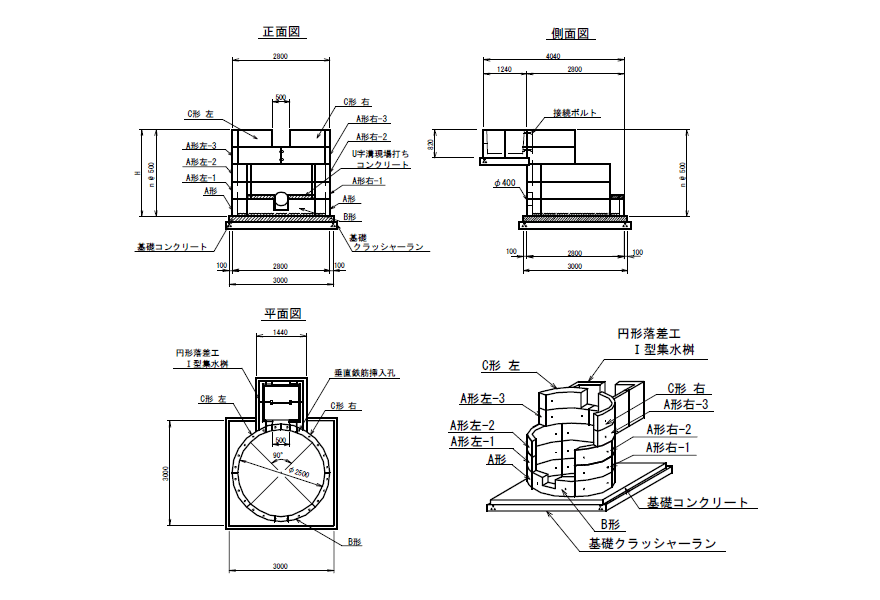

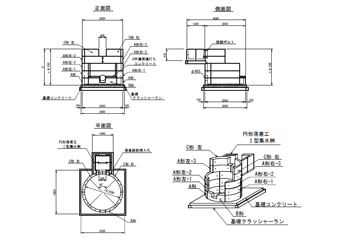

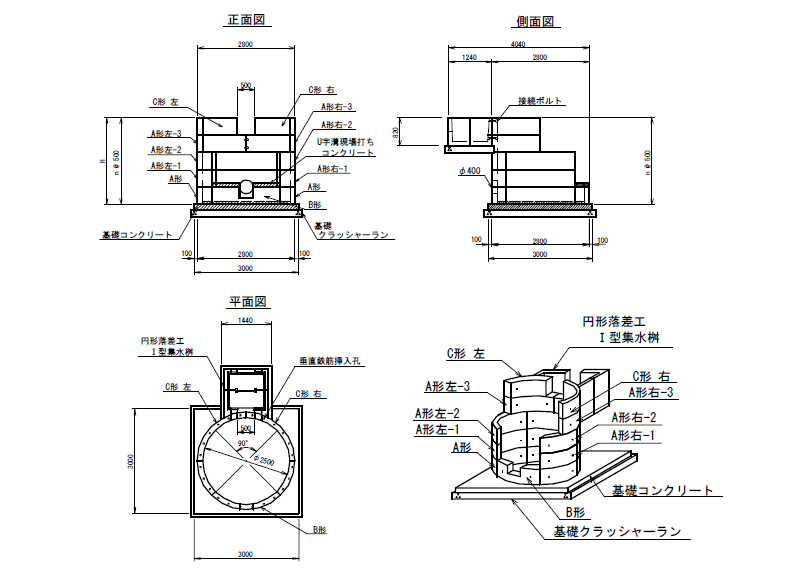

規格寸法図
規格諸元
| 呼び名 | 数量（ヶ） | 参考質量(kg/ヶ) | ||
|---|---|---|---|---|
| H＝2.0m | H＝2.5m | H＝3.0m | ||
| A形 | 2 | 3 | 4 | 360 |
| A形右-1 | 1 | 2 | 360 | |
| A形左-1 | 1 | 2 | 360 | |
| A形右-2 | 1 | 1 | 1 | 360 |
| A形左-2 | 1 | 1 | 1 | 360 |
| A形右-3 | 1 | 1 | 1 | 360 |
| A形左-3 | 1 | 1 | 1 | 360 |
| A形暗渠上 | 1 | 1 | 1 | 335 |
| A形暗渠下 | 1 | 1 | 1 | 335 |
| B形 | 1 | 1 | 1 | 315 |
| C形右 | 1 | 1 | 1 | 320 |
| C形左 | 1 | 1 | 1 | 320 |
| 合計 | 11ヶ | 14ヶ | 17ヶ | |
