あさひ （大型ブロック積）
明度証明書
第0664号
テクスチャー証明書
第0286号
一般工種名：大型ブロック積擁壁
特長
- 土木用コンクリート製品設計便覧「標準図集」大型コンクリート積ブロック 共-24対応製品
- 大型ブロックはH=1.0m×L=2.0m (2.236㎡/個)の練積みタイプ。ブロックの控長は50型・75型・100型・150型があり、基礎ブロックは75型と100型に対応できます。
- 水平積みタイプの練積専用として開発されているため、壁厚もあり長大法面の構築にも安定した施工が行えます。
- 表面意匠は「擬石模様」として明度証明(平均明度 5.5)、テクスチャー証明書(平均輝度 14)を取得。
用途
- 各種工事の土留め工や護岸工
北陸地方整備局対応型

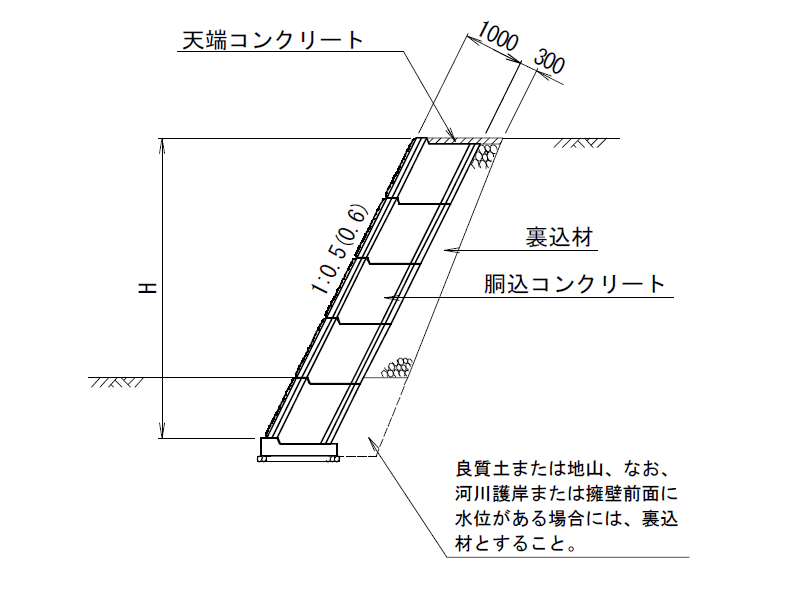

標準断面図

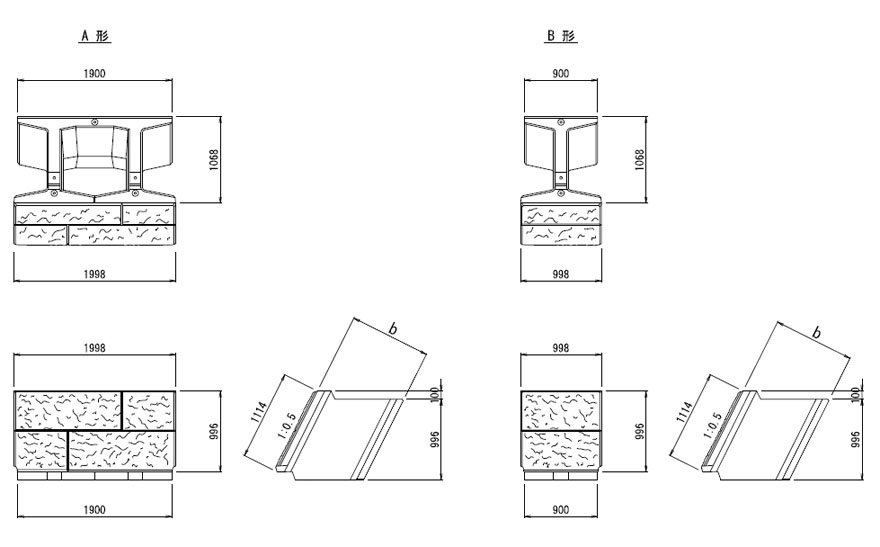

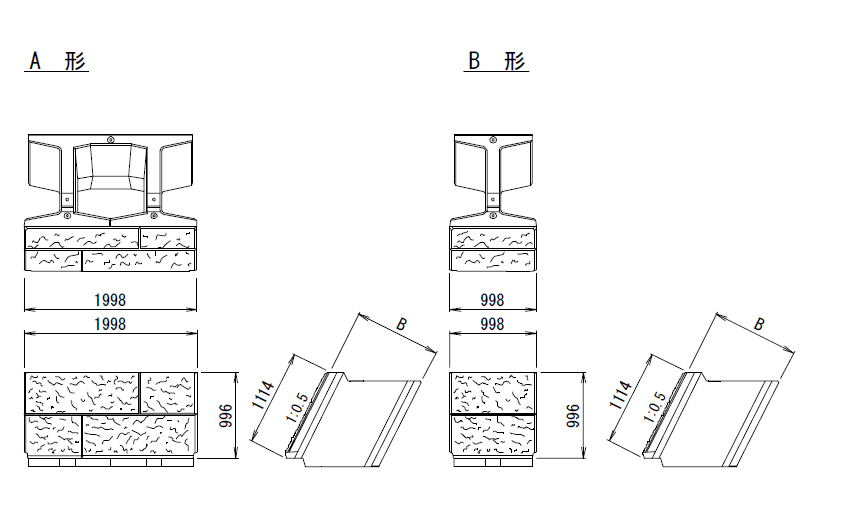

規格寸法図
規格諸元
| 呼び名 | 主要寸法 高さ×幅×控長b（mm) |
体積(m3) | 参考質量(kg) | 中詰量(m3) | |
|---|---|---|---|---|---|
| 50型 | A形 | 996×1,998×500 | 0.687 | 1,580 | 0.485 |
| B形 | 996×998×500 | 0.317 | 730 | 0.268 | |
| C形 | 498×1,998×500 | 0.343 | 790 | 0.243 | |
| D形 | 498× 998× 500 | 0.159 | 365 | 0.134 | |
| 75型 | A形 | 996×1,998×750 | 0.793 | 1,825 | 0.933 |
| B形 | 996× 998×750 | 0.367 | 845 | 0.496 | |
| C形 | 498×1,998×750 | 0.396 | 910 | 0.467 | |
| D形 | 498×998×750 | 0.183 | 420 | 0.248 | |
| 100型 | A形 | 996×1,998×1,000 | 0.900 | 2,070 | 1.382 |
| B形 | 996×998×1,000 | 0.417 | 960 | 0.724 | |
| C形 | 498×1,998×1,000 | 0.450 | 1,035 | 0.693 | |
| D形 | 498×998×1,000 | 0.209 | 480 | 0.362 | |
※上記以外の大きい控長タイプについては、お問い合せください。

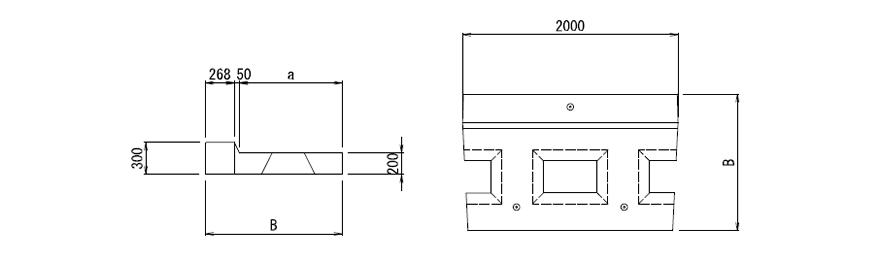

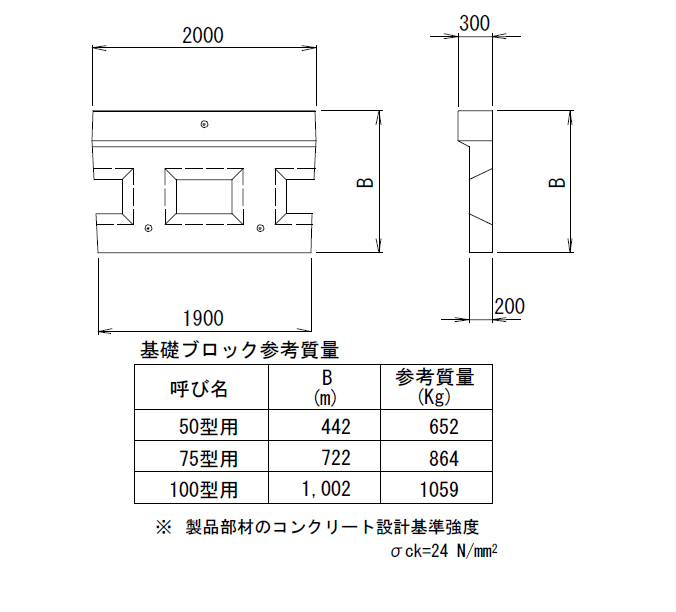

基礎ブロック形状図
規格緒元
| 種類 | a | B | 参考質量(kg) | 中詰量(m3/個) |
|---|---|---|---|---|
| 75型 | 672 | 990 | 864 | 0.0711 |
| 100型 | 957 | 1270 | 1059 | 0.0956 |
