トレスロック

NETIS登録番号
HR-210001-A
明度証明書
全協明証 第1404号
テクスチャー証明書
全協テ証 第0270号

一般工種名:大型張ブロック

特長

  • 従来の谷積みブロック(1㎡/個)を大型化(2㎡/個)させることで更なる作業効率を高めるとともに、1脚から3脚に変更することで接地面積を小さくし脚を外側に配置したことで作業員の手元で高さ調整が可能など施工性にも配慮しました。
  • 河川護岸の隔壁工間隔20m(ブロック延長19.7m+隔壁0.3m)に対応できるブロック形状と組合せにしました。
  • 表面意匠はブロックのアウトラインを不明瞭となるように意匠高さ、目地幅を不均一なものとしてブロック単体が分かり難いものとしました。

用途

  • 河川護岸、法面保護法覆工、大型ブロック張、谷積ブロック、張ブロック

仕様

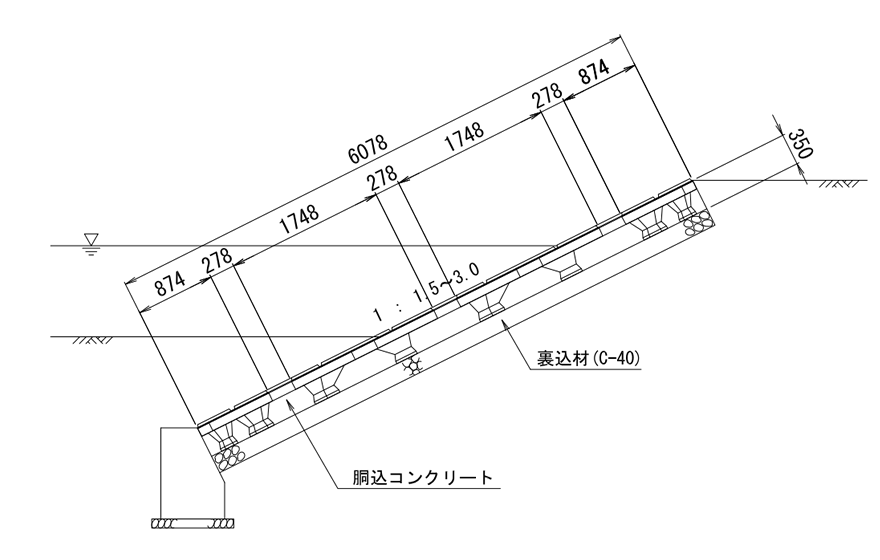

標準断面図

標準断面図

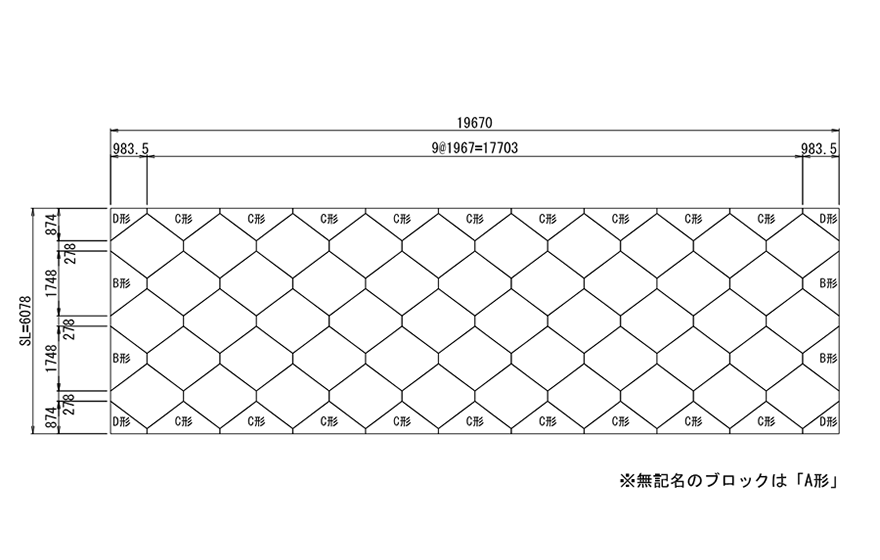

配列図

配列図

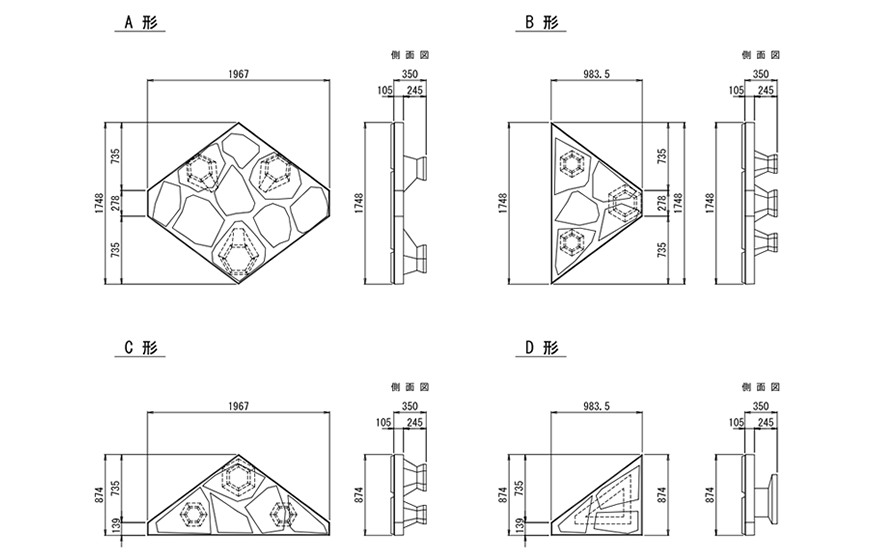

規格寸法図

規格寸法図

規格諸元

タイプ 控長 (mm) 胴込コンクリート (m3) 参考質量 (m3) 面積 (m2/個)
A形 350 0.44 680 2.00
B形 350 0.22 350 1.00
C形 350 0.22 350 1.00
D形 350 0.10 200 0.50

※「D形」には右・左タイプあり。

カタログ・図面ダウンロード

カタログ(PDF) 図面(CAD)
