斜角門形カルバート
一般工種名：門形カルバート
特徴
施工が早い

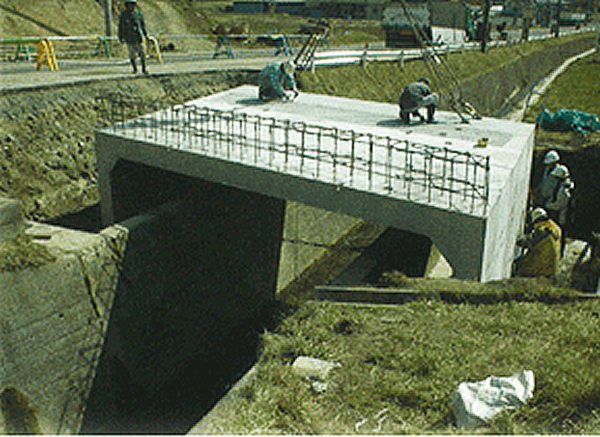

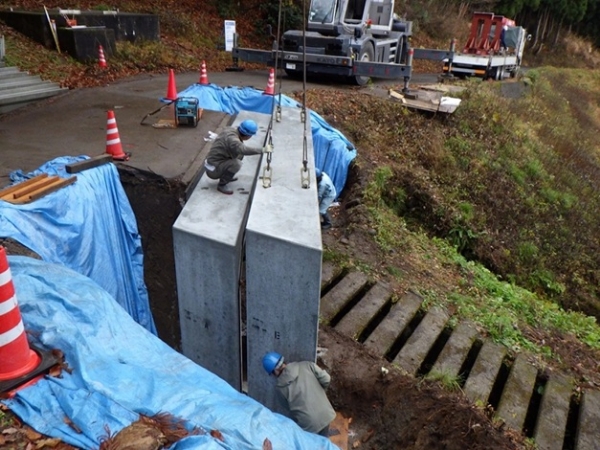

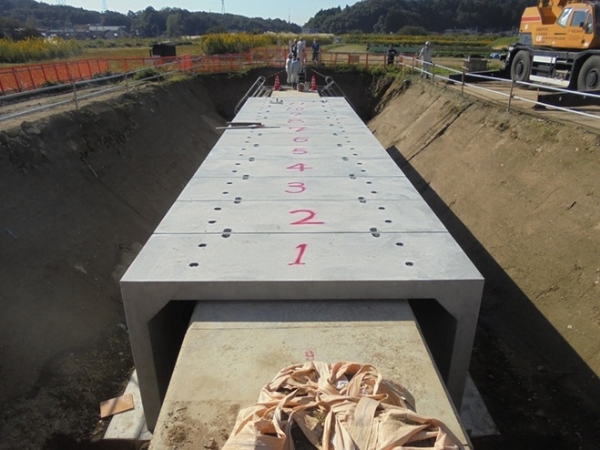

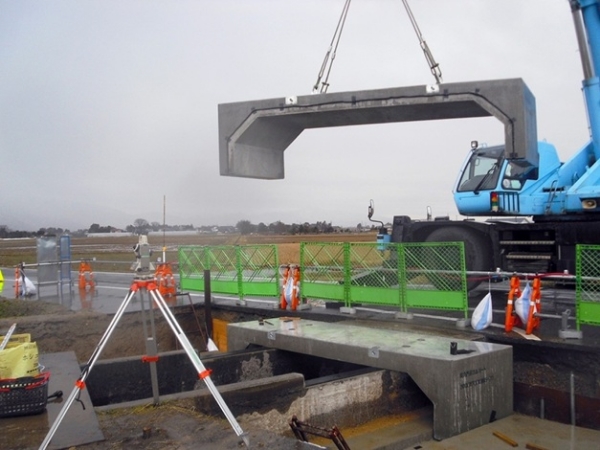

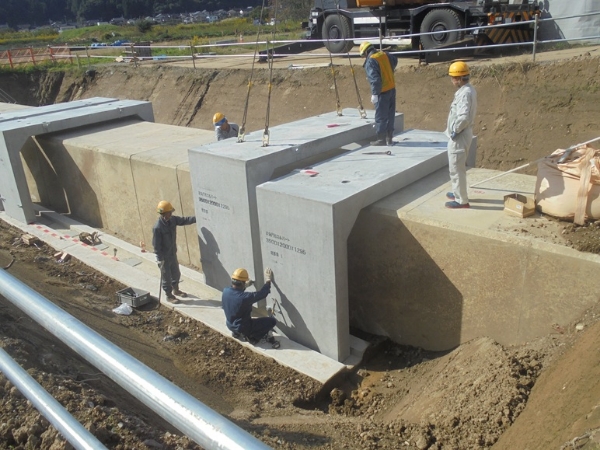

斜角門形カルバートは《かぶせる》だけなので、通常の現場であれば、20分/1個のペースでの敷設が可能であり、カルバート工法としては、異例の施工スピードの向上が図れます。

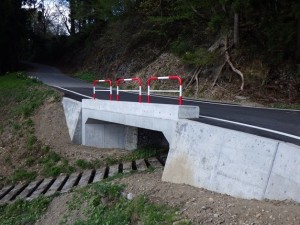

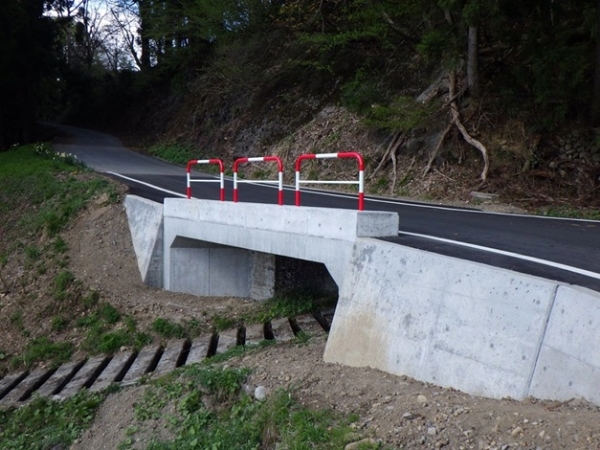

斜角度が自由に設定可能
独自の斜角製品製造技術により、水路と交差する道路との交差角を90度～58度まで自由に設定できます。また、道路設計時には用地を有効活用でき、道路設計計画時における線形の自由度も広がります。

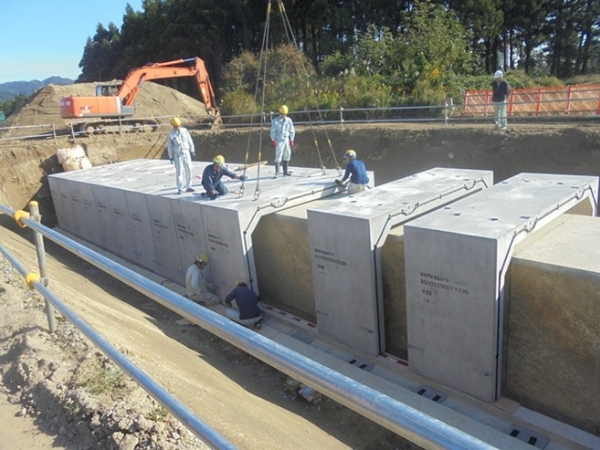

多種多様な形状に対応
独自の斜角製品製造技術により、門形、U形、L形を組合わせて、斜角門形カルバート・斜角BOX、拡幅水路（トランジション）、拡幅暗渠（ラッパ状BOX）等の製品を提供することが可能です。
渇水期に関係なく通年施工が可能
横断部を門形にした場合、既設水路を撤去することなく、水替えせずに施工が可能です。
用途
- 道路工事
- 用排水路工事
- 河川工事

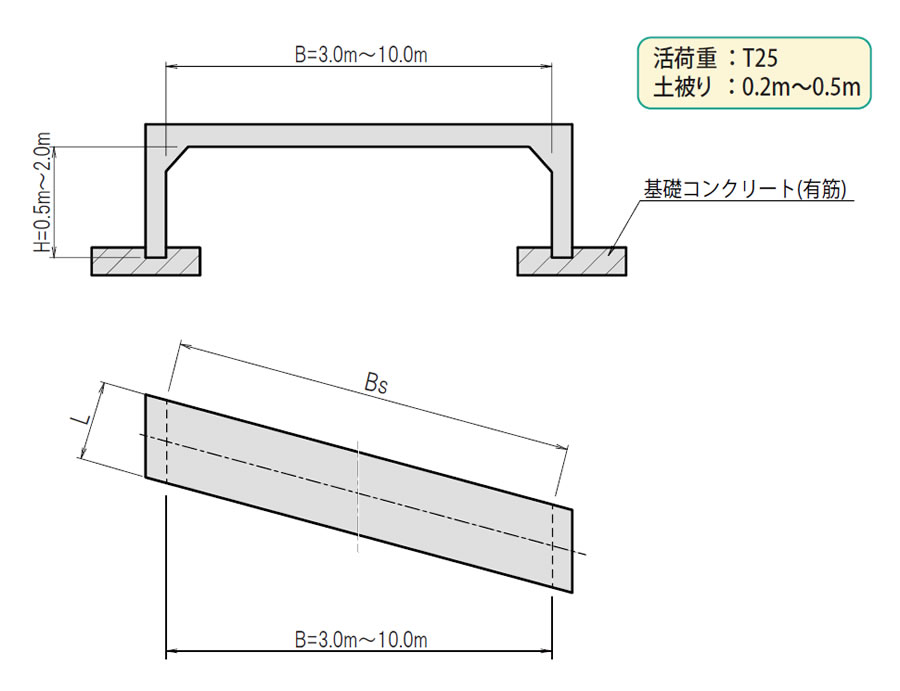

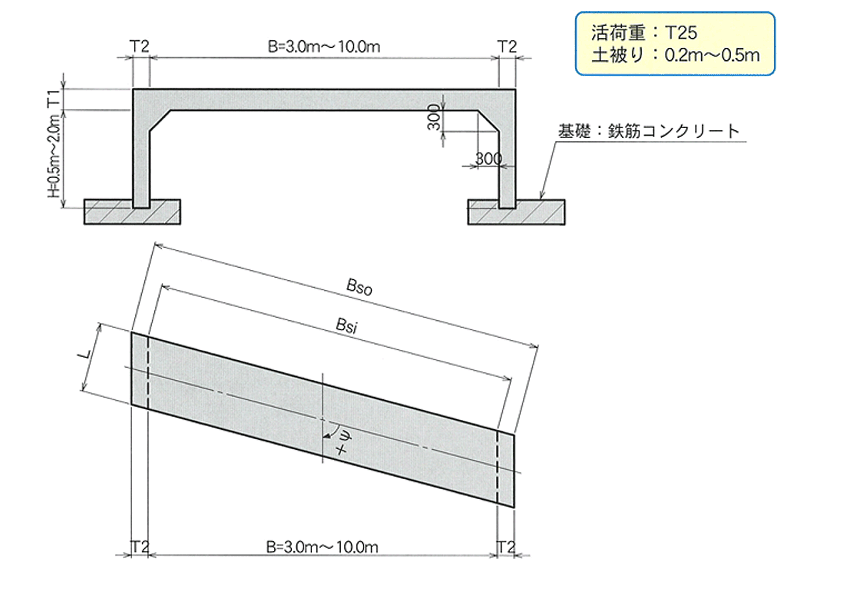

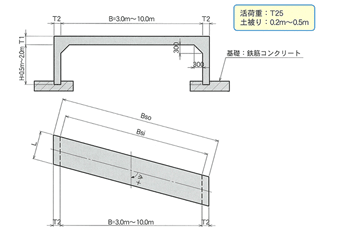

規格寸法図
規格諸元
| B×H | 斜角度 | 部材寸法 | 参考質量 | ||||
| φ | T1 | T2 | Bsi | Bso | L=1.0m | L=1.5m | |
| 3,000×1,000 | 90° | 220 | 200 | 3,000 | 3,400 | 3,095 | 4,643 |
| ±75° | 220 | 200 | 3,106 | 3,520 | 3,205 | 4,807 | |
| ±60° | 240 | 200 | 3,464 | 3,926 | 3,771 | 5,656 | |
| 4,000×1,200 | 90° | 260 | 200 | 4,000 | 4,400 | 4,285 | 6,428 |
| ±75° | 260 | 200 | 4,141 | 4,555 | 4,437 | 6,655 | |
| ±60° | 280 | 220 | 4,619 | 5,127 | 5,373 | 8,060 | |
| 5,000×1,400 | 90° | 300 | 240 | 5,000 | 5,480 | 6,015 | 9,023 |
| ±75° | 300 | 240 | 5,176 | 5,673 | 6,228 | 9,341 | |
| ±60° | 340 | 260 | 5,774 | 6,374 | 7,780 | 11,669 | |
| 6,000×1,500 | 90° | 340 | 260 | 6,000 | 6,520 | 7,717 | 11,576 |
| ±75° | 360 | 280 | 6,212 | 6,791 | 8,520 | 12,779 | |
| ±60° | 380 | 300 | 6,928 | 7,621 | 10,098 | 15,147 | |
| 7,000×1,600 | 90° | 380 | 300 | 7,000 | 7,600 | 9,845 | 14,768 |
| ±75° | 380 | 300 | 7,247 | 7,868 | 10,193 | 15,289 | |
| ±60° | 450 | 340 | 8,083 | 8,868 | 13,378 | 20,066 | |
| 8,000×1,700 | 90° | 450 | 340 | 8,000 | 8,680 | 12,880 | 19,320 |
| ±75° | 500 | 380 | 8,282 | 9,069 | 14,914 | 22,370 | |
| ±60° | 580 | 440 | 9,238 | 10,254 | 19,447 | ― | |
※標記形状寸法は、代表的なものを明記致しました。標記以外の形状寸法・設計情景については別途ご相談ください。

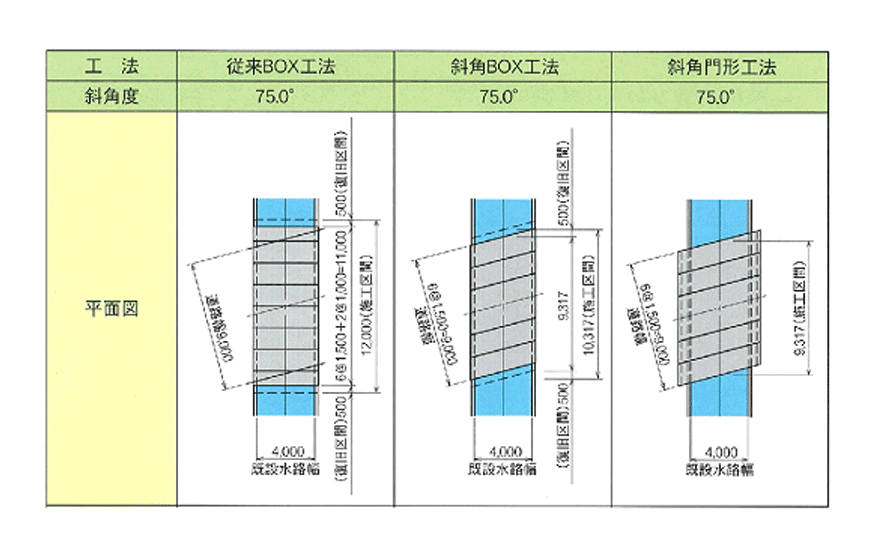

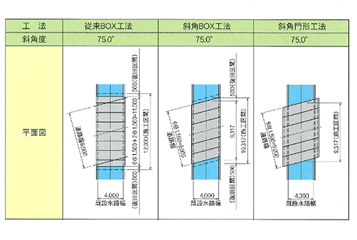

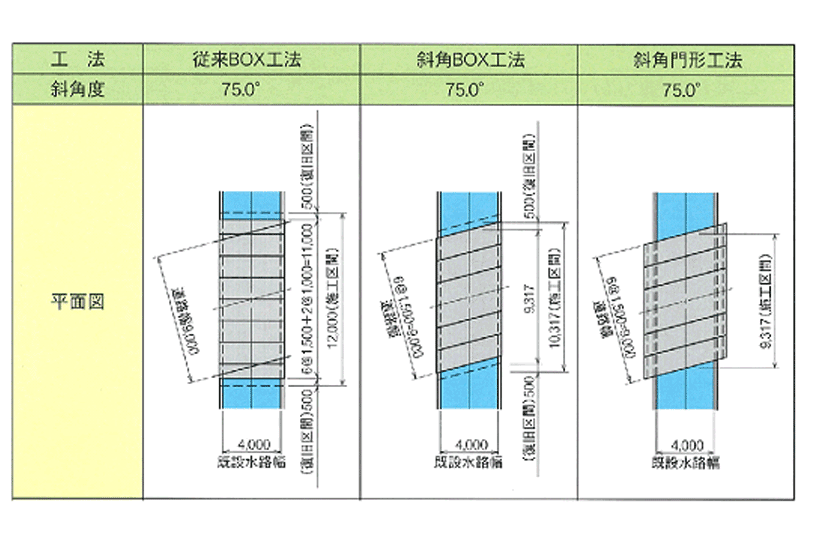

工法比較
