セミプレハブ擁壁
一般工種名：大型擁壁
特徴
- セミプレハブ擁壁は、プレキャストコンクリート製のたて壁部と現場施工型の底版を組合わせて一体化する大型擁壁です。
- たて壁部は工場製作により、品質が確保でき、現場での合理化、安全の向上、軽構造の設計になっています。
- 底版を現場条件に合わせてＬ型と逆Ｔ型の構造を選定できる他、抗基礎にも対応します。
用途
- 用地に制約を受ける場合の土留工として使用
壁高 4.0～8.0ｍ
逆T型 北陸地方整備局対応型

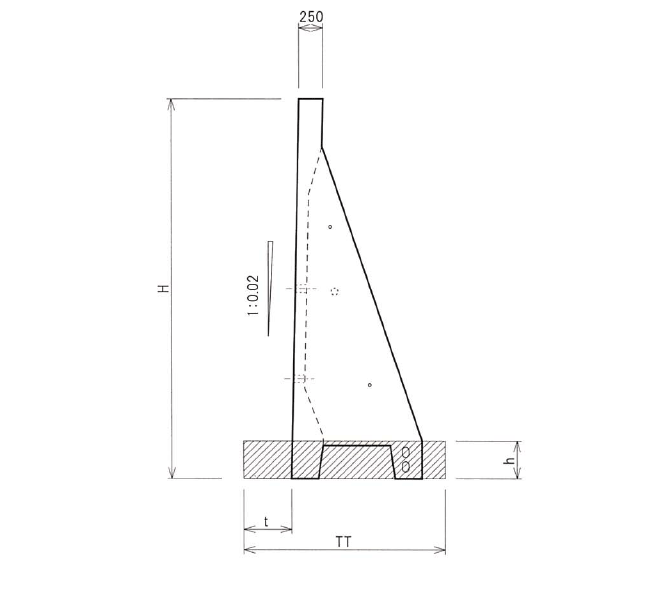

規格寸法図
| 裏込材土の条件 | A | 礫質土 | Φ＝35°γ＝20kN/m3 |
| B | 砂、砂質土 | Φ＝30°γ＝19kN/m3 | |
| C | 粘性土 | Φ＝25°γ＝18kN/m3 | |
| 基礎地盤の条件 | Ⅰ | qa＝300kN/m2 μ＝0.6 | |
| Ⅱ | qa＝200kN/m2 μ＝0.6 | ||
| Ⅲ | qa＝200kN/m2 μ＝0.5 | ||
注）規格諸元は上記設計情景による標準寸法です。
したがって、これ以外の寸法の場合は別途検討を行う。
「セミプレハブ擁壁設計施工マニュアル」による。
規格諸元
| 壁高 | 裏込土の条件 | 基礎地盤条件 | 底版長(TT) | つま先長(t) | 底版厚(h) |
| 4.0 | A | Ⅰ | 2.20 | 0.40 | 0.40 |
| Ⅱ | 2.20 | 0.40 | |||
| Ⅲ | 2.40 | 0.40 | |||
| B | Ⅰ | 2.40 | 0.40 | ||
| Ⅱ | 2.40 | 0.40 | |||
| Ⅲ | 2.80 | 0.40 | |||
| C | Ⅰ | 2.90 | 0.40 | ||
| Ⅱ | 2.90 | 0.40 | |||
| Ⅲ | 3.40 | 0.40 | |||
| 5.0 | A | Ⅰ | 2.60 | 0.50 | 0.50 |
| Ⅱ | 2.60 | 0.50 | |||
| Ⅲ | 2.90 | 0.40 | |||
| B | Ⅰ | 2.90 | 0.50 | ||
| Ⅱ | 2.90 | 0.50 | |||
| Ⅲ | 3.40 | 0.40 | |||
| C | Ⅰ | 3.40 | 0.50 | ||
| Ⅱ | 3.40 | 0.50 | |||
| Ⅲ | 4.00 | 0.40 | |||
| 6.0 | A | Ⅰ | 3.10 | 0.60 | 0.60 |
| Ⅱ | 3.10 | 0.60 | |||
| Ⅲ | 3.50 | 0.40 | |||
| B | Ⅰ | 3.50 | 0.60 | ||
| Ⅱ | 3.50 | 0.60 | |||
| Ⅲ | 4.00 | 0.40 | |||
| C | Ⅰ | 4.00 | 0.60 | ||
| Ⅱ | 4.00 | 0.60 | |||
| Ⅲ | 4.80 | 0.40 | |||
| 7.0 | A | Ⅰ | 3.60 | 0.80 | 0.70 |
| Ⅱ | 3.90 | 0.90 | |||
| Ⅲ | 4.20 | 0.70 | |||
| B | Ⅰ | 4.00 | 0.80 | ||
| Ⅱ | 4.30 | 0.90 | |||
| Ⅲ | 4.90 | 0.70 | |||
| 8.0 | A | Ⅰ | 4.00 | 0.80 | 0.80 |
| Ⅱ | 5.00 | 1.00 | |||
| Ⅲ | 5.00 | 1.00 | |||
| B | Ⅰ | 4.50 | 0.80 | ||
| Ⅱ | 5.80 | 1.00 | |||
| Ⅲ | 5.80 | 1.00 |
L型 北陸地方整備局対応型

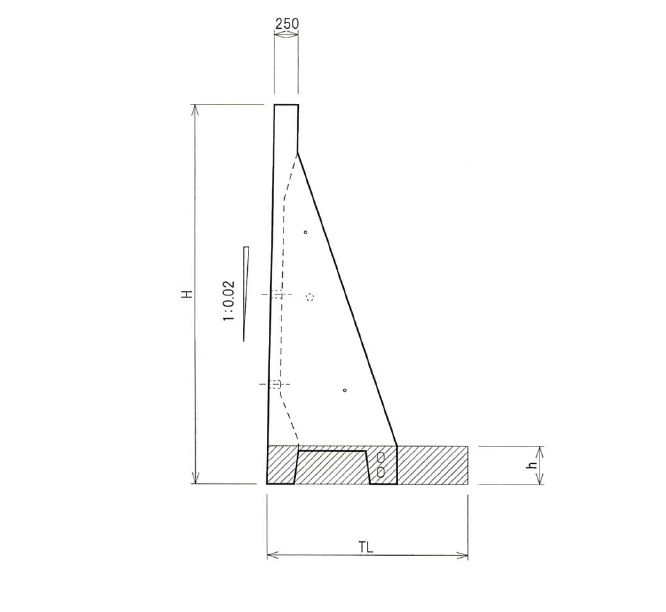

規格寸法図
| 裏込材土の条件 | A | 礫質土 | Φ＝35°γ＝20kN/m3 |
| B | 砂、砂質土 | Φ＝30°γ＝19kN/m3 | |
| C | 粘性土 | Φ＝25°γ＝18kN/m3 | |
| 基礎地盤の条件 | Ⅰ | qa＝300kN/m2 μ＝0.6 | |
| Ⅱ | qa＝200kN/m2 μ＝0.6 | ||
| Ⅲ | qa＝200kN/m2 μ＝0.5 | ||
注）規格諸元は上記設計情景による標準寸法です。
したがって、これ以外の寸法の場合は別途検討を行う。
「セミプレハブ擁壁設計施工マニュアル」による。
規格諸元
| 壁高 | 裏込土の条件 | 基礎地盤条件 | 底版長(TL) | 底版厚(h) |
| 4.0 | A | Ⅰ | 2.40 | 0.40 |
| Ⅱ | 2.40 | |||
| Ⅲ | 2.40 | |||
| B | Ⅰ | 2.70 | ||
| Ⅱ | 2.70 | |||
| Ⅲ | 2.70 | |||
| C | Ⅰ | 3.00 | ||
| Ⅱ | 3.00 | |||
| Ⅲ | 3.00 | |||
| 5.0 | A | Ⅰ | 3.00 | 0.50 |
| Ⅱ | 3.20 | |||
| Ⅲ | 3.20 | |||
| B | Ⅰ | 3.30 | ||
| Ⅱ | 3.40 | |||
| Ⅲ | 3.40 | |||
| C | Ⅰ | 3.70 | ||
| Ⅱ | 3.70 | |||
| Ⅲ | 3.70 | |||
| 6.0 | A | Ⅰ | 3.50 | 0.60 |
| Ⅱ | 4.80 | |||
| Ⅲ | 4.80 | |||
| B | Ⅰ | 3.90 | ||
| Ⅱ | 5.00 | |||
| Ⅲ | 5.00 | |||
| C | Ⅰ | 4.30 | ||
| 7.0 | A | Ⅰ | 4.10 | 0.70 |
| B | Ⅰ | 4.50 | ||
| 8.0 | A | Ⅰ | 5.20 | 0.70 |
| B | Ⅰ | 5.50 |
