グラストン
一般工種名：多自然型大型連結ブロック
特徴
- 単体の擬石を鋼線で連結した大型ブロックで、施工性に優れ、工期の大幅な短縮が図れます。
- 客土が地盤と連結するので、植物には十分な水分が補給され根も定着します。

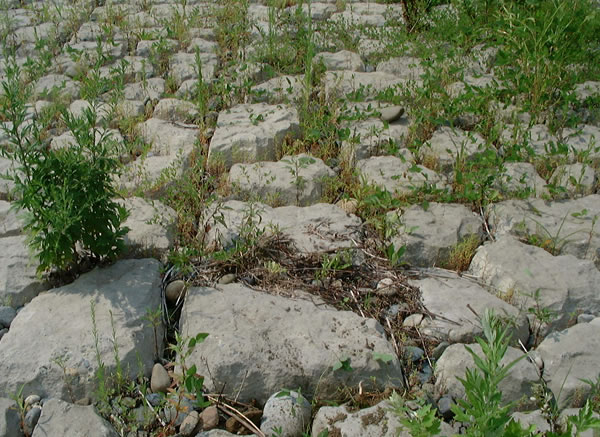

- 繁茂した草木がブロック面を覆いかくし、自然の景観を創出します。
- 鋼線連結なので屈撓性に優れ、任意に並べた擬石は、自然の表情を醸し出します。
- 積み重ねることによって、擬石間の空洞が魚介類の生息場所、産卵場所となります。
用途
- 河川・ダム・遊水池などの護岸工
- 道路などの法面保護工
- 風致地区、公園などの修景法面工

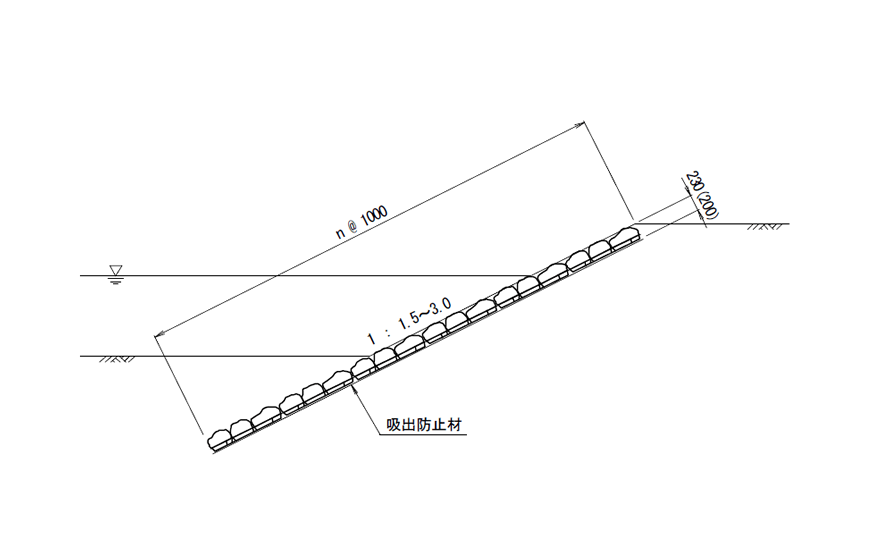

標準断面図

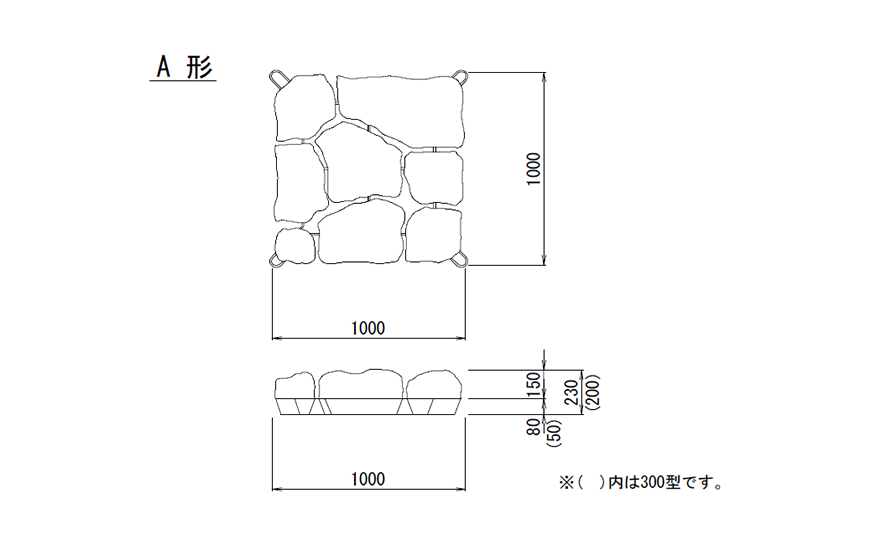

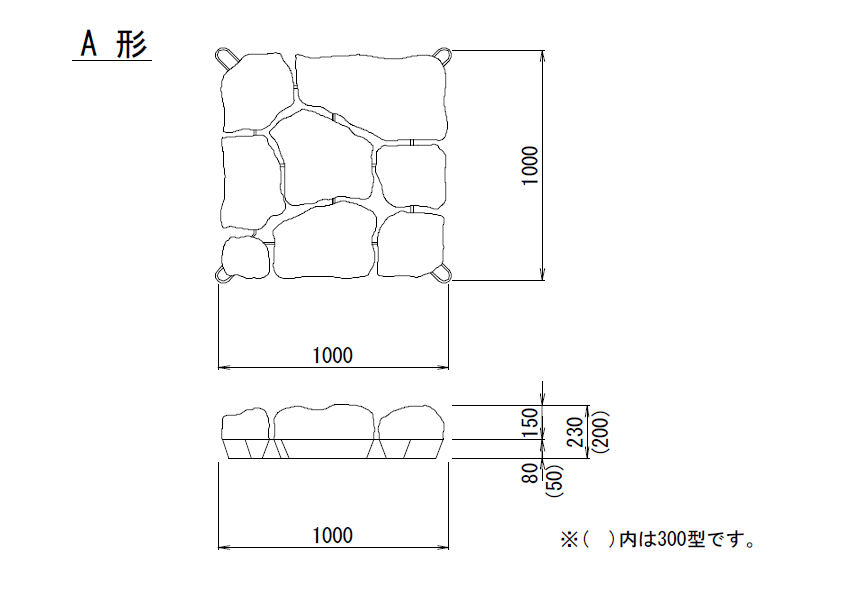

規格寸法図
規格諸元
| 型式 | 区分 | 主要部寸法 (mm) |
体積 (m3) |
参考質量 (kg/個) |
客土量 (m3/個) |
使用数 (個/m2) |
| 300型 | A形 | 1,000×1,000×200 | 0.1362 | 313 | 0.063 | 1 |
| B形 | 1,000× 500×200 | 0.0686 | 157 | 0.031 | ― | |
| 360型 | A形 | 1,000×1,000×230 | 0.1570 | 361 | 0.073 | 1 |
| B形 | 1,000× 500×230 | 0.0790 | 181 | 0.036 | ― |
※参考質量は、コンクリート単位の体積質量を2,300kg/m3として算出しています。
※客土量は、ブロック高までとして算出しています。
水理特性値証明書
水理特性値を取得しています。

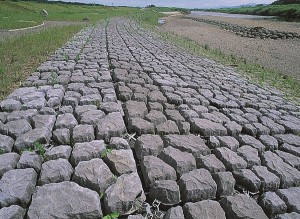

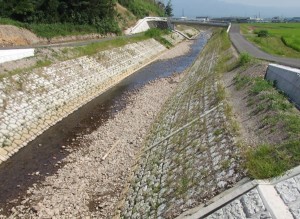

施工例

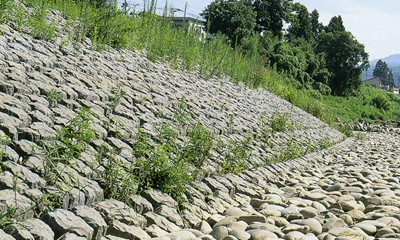

小千谷市 三仏生 信濃川

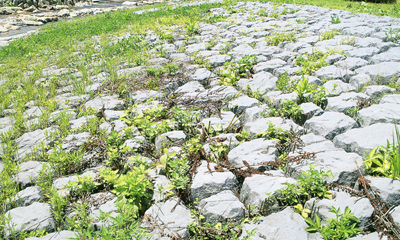

北魚沼郡広神村 長松 小黒川
技術資料
「環境配慮型ブロック設計資料」
平成18年12月(北陸土木コンクリート製品技術協会)
 |
表紙 [352KB] |
|
まえがき [59KB] |
|
目次 [73KB] |
「土木用コンクリート製品設計便覧」に掲載された環境配慮型製品等に適用し、北陸地方で生産・供給が可能な各種製品の構造諸元を紹介するものである。
～ 本書「適用」より
|
この技術に関する詳細はこちらよりお問い合わせください。 |
