グラスティー
一般工種名：多自然型連節ブロック
特徴
- 大型の植生ブロックで接地面が大きく、法面に対して安定します。
- 屈撓性がよく、地盤の変化に追随し、施工が簡単で、工期も大幅に短縮されます。
- 豊富な客土量は水分を充分に確保し、植物の繁茂を助けます。
- 植生面積が広く緑の多い自然の豊かな景観をつくります。
- ブロック上面のT字形突起が、客土の流出を防ぎます。
用途
- 河川・ダム・遊水池などの護岸工
- 風致地区・公園などの修景法面工

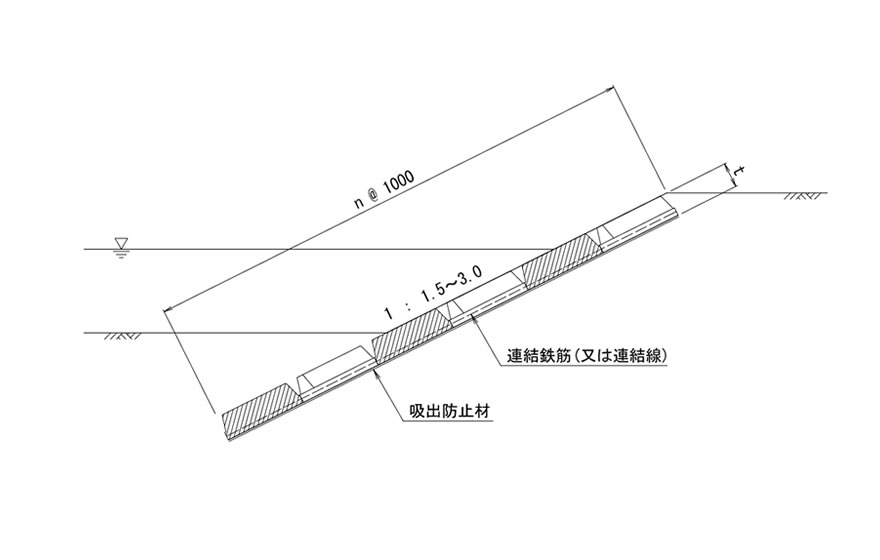

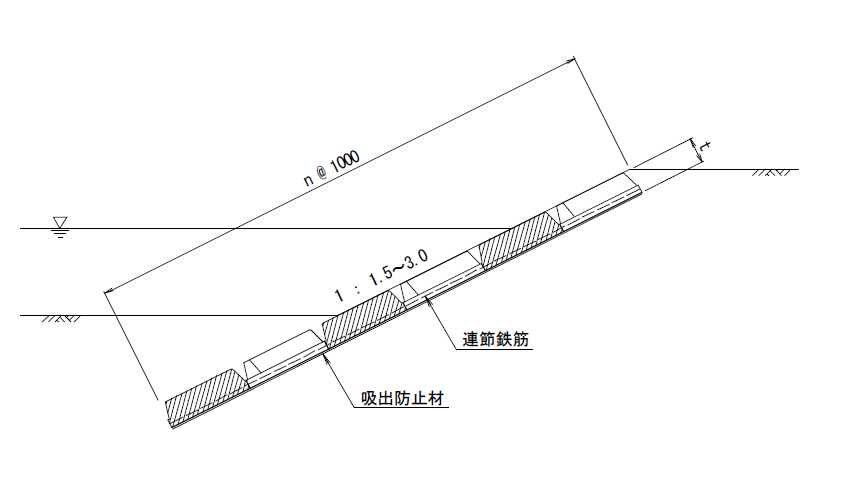

標準断面図

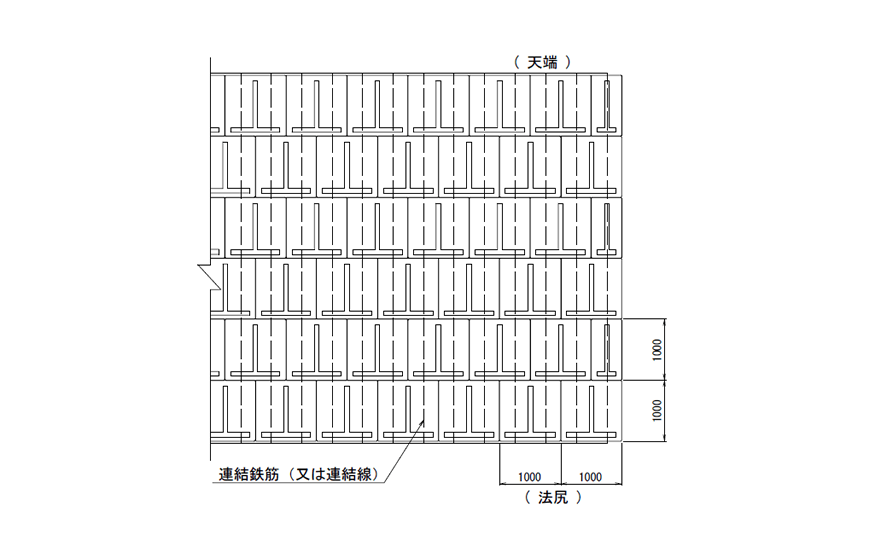

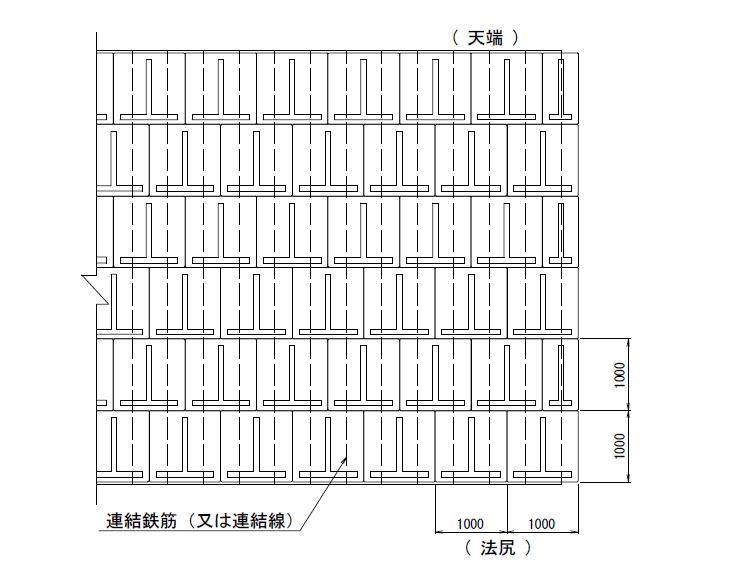

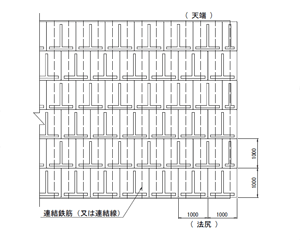

配列図

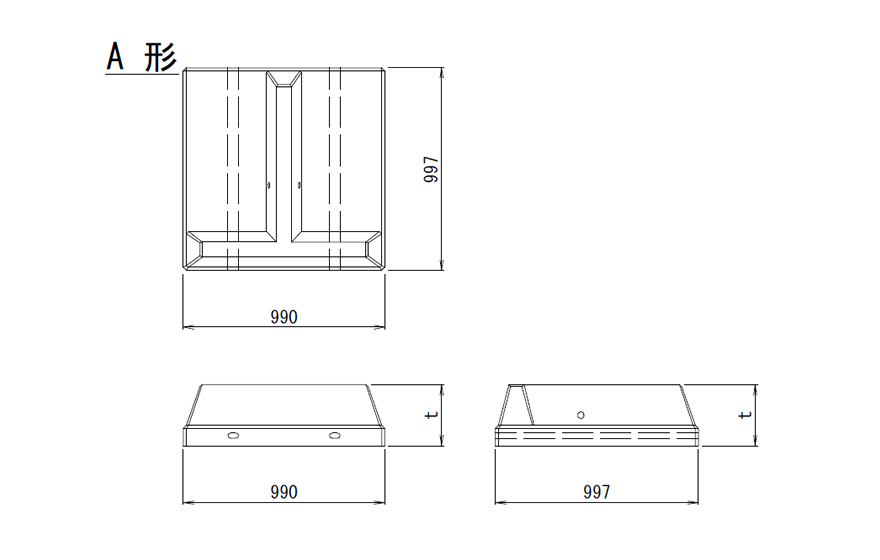

規格寸法図
規格諸元
| 呼び名 | 規格 | 主要部寸法 (mm) |
体積 (m3) |
参考質量 (kg) |
客土量 (m3) |
植生面積 (m2) |
| 300型 | A形 | 990×997×300 | 0.1381 | 317 | 0.157 | 0.880 |
| B形 | 495×997×300 | 0.0775 | 178 | 0.070 | 0.417 | |
| C形 | 990×498×300 | 0.0774 | 178 | 0.070 | 0.417 | |
| D形 | 495×498×300 | 0.0409 | 94 | 0.032 | 0.205 | |
| 320型 | A形 | 990×997×305 | 0.1430 | 328 | 0.157 | 0.880 |
| B形 | 495×997×305 | 0.0799 | 183 | 0.070 | 0.417 | |
| C形 | 990×498×305 | 0.0799 | 183 | 0.070 | 0.417 | |
| D形 | 495×498×305 | 0.0422 | 97 | 0.032 | 0.205 | |
| 340型 | A形 | 990×997×310 | 0.1480 | 340 | 0.157 | 0.880 |
| B形 | 495×997×310 | 0.0824 | 189 | 0.070 | 0.417 | |
| C形 | 990×498×310 | 0.0823 | 189 | 0.070 | 0.417 | |
| D形 | 495×498×310 | 0.0434 | 99 | 0.032 | 0.205 | |
| 360型 | A形 | 990×997×320 | 0.1578 | 362 | 0.157 | 0.880 |
| B形 | 495×997×320 | 0.0873 | 200 | 0.070 | 0.417 | |
| C形 | 990×498×320 | 0.0873 | 200 | 0.070 | 0.417 | |
| D形 | 495×498×320 | 0.0459 | 105 | 0.032 | 0.205 |

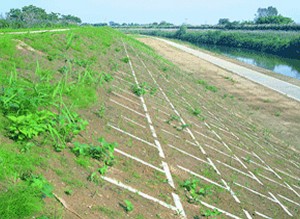

施工例
|

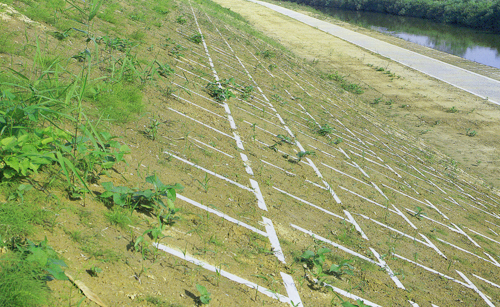

南蒲原郡中之島町 刈谷田川 |
技術資料
「環境配慮型ブロック設計資料」
平成18年12月(北陸土木コンクリート製品技術協会)
 |
表紙 [352KB] |
|
まえがき [59KB] |
|
目次 [73KB] |
「土木用コンクリート製品設計便覧」に掲載された環境配慮型製品等に適用し、北陸地方で生産・供給が可能な各種製品の構造諸元を紹介するものである。
～ 本書「適用」より
|
この技術に関する詳細はこちらよりお問い合わせください。 |
