エコWウォール
一般工種名：大型ブロック積擁壁
特徴
生態系に配慮
護岸全体を多孔質な構造とするため、ブロック構造は胴込コンクリートを打設する水密構造部と生態系に配慮した空洞構造部、多孔質で擬石を施した意匠部に区分しています。
擬石意匠厚は最大で15cmの凸となっており、魚の好む日陰(影)を作ることが出来、集魚効果と魚の定着が図れます。
景観に調和
ブロックの表面は20cm～30cmの玉石模様を呈しており、大きな陰影は離れた距離からも識別出来るので、周辺の景観にとけ込みます。
施工の省力化
通常護岸として用いられる積ブロックの使用数は7～10個/m2ですが、本ブロックは2個/m2使いであるため施工の省力化が図れ工期を大幅に短縮できます。
用途
- 河川などの護岸工
- 道路などの土留擁壁工
- 治山などの山留山腹工
- 宅地造成などの土留擁壁工
- 風致地区などの景観保全工

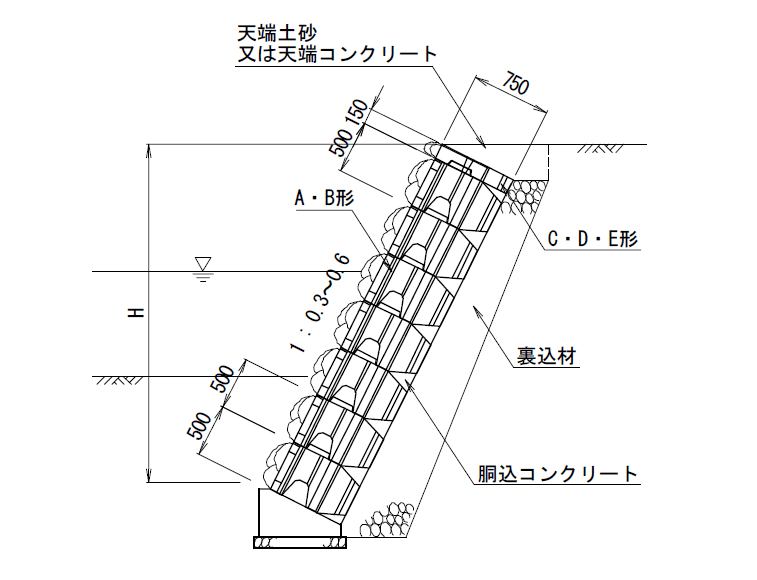

標準断面図

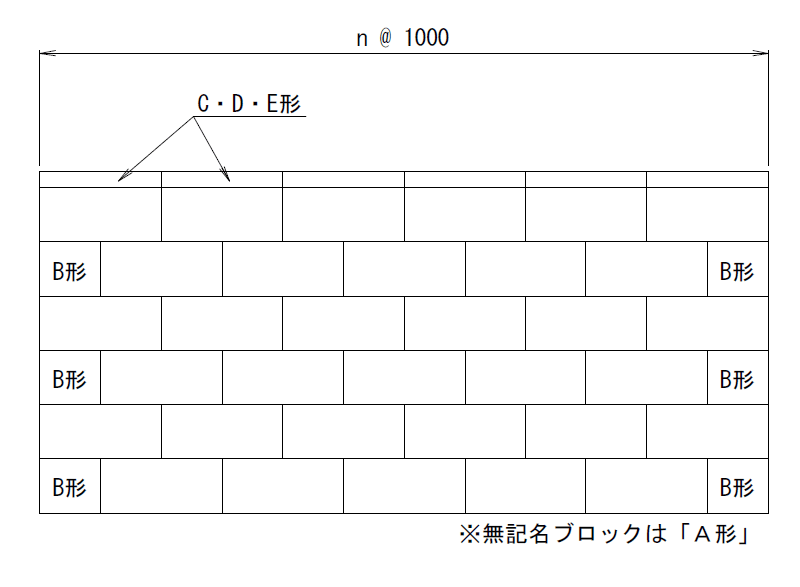

配列図

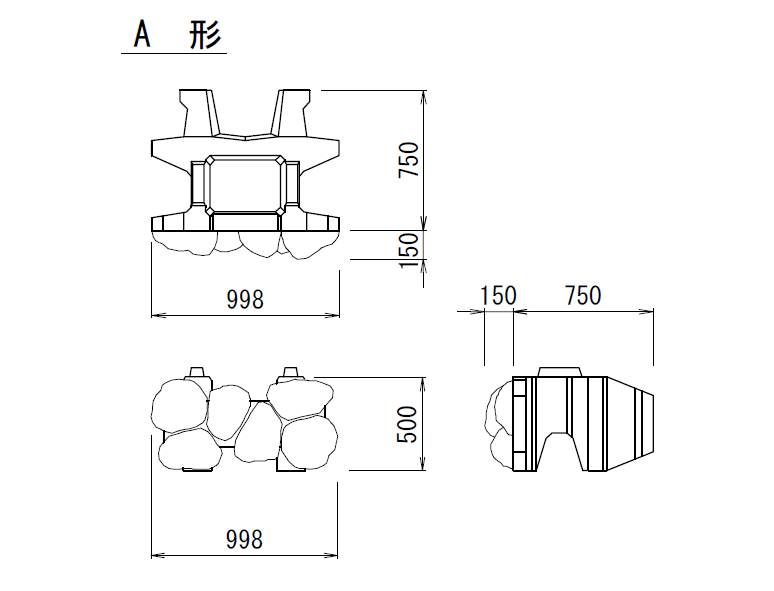

規格寸法図
規格諸元
| 呼び名 | 規格寸法 (mm) |
体積 (m3/個) |
参考質量 (kg/個) |
胴込め コンクリート量 (m3/個) |
壁体質量 (kg/m2) |
| A形 | 500×998×750 | 0.1765 | 406 | 0.0962 | 1,254 |
| B形 | 500×498×750 | 0.0932 | 214 | 0.0491 | ― |
| C-1形 | 150×998×750 | 0.0868 | 200 | 0.0283 | ― |
| C-2形 | 150×498×750 | 0.0422 | 97 | 0.0141 | ― |
| D-1形 | 150×998×900 | 0.1057 | 243 | 0.0283 | ― |
| D-2形 | 150×498×900 | 0.0531 | 122 | 0.0141 | ― |
| E-1形 | 150×998×750 | 0.0897 | 206 | 0.0283 | ― |
| E-2形 | 150×498×750 | 0.0451 | 103 | 0.0141 | ― |
