あさひⅢ型（大型ブロック積）

NETIS登録番号

HR-170001-A

Made in 新潟登録番号

28D1005

明度証明書

第0193号(平均明度 6.0)

テクスチャー証明書

第0292号(平均輝度 12)

一般工種名：大型ブロック積擁壁

特長

高排水性擁壁／水抜き穴の問題を解消

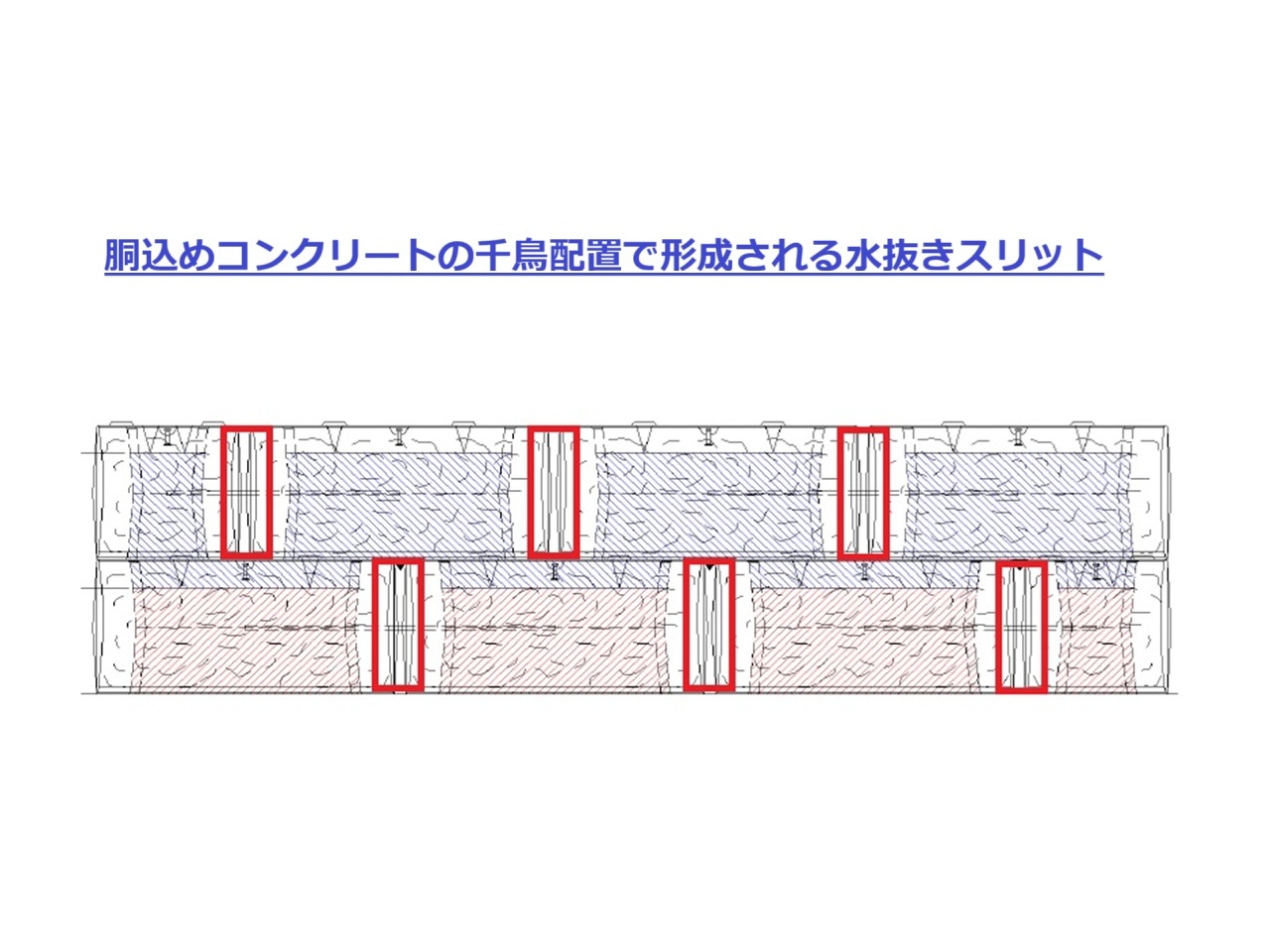

大型ブロック積擁壁「あさひⅢ型」は、上下ブロックの間に胴込めコンクリートを千鳥配置することで形成されるスリット状の空隙域で通水断面を十分に確保できるため、水抜孔（パイプ設置）を必要としません。地山の浸透水をスリットから直接的に排出し、速やかな土圧軽減に貢献します。また、据付作業が安全に行える水平積／自立構造と、カーブ施工をスムーズにする鉄筋横連結構造で、施工能率を格段に向上させると共に、水抜孔が無い外観と自然なテクスチャーは周囲景観との調和を実現します。

用途

河川などの護岸工
道路などの土留擁壁工
治山などの山留山腹工
風致地区などの景観保全工

仕様

標準断面図

pic_asahi3_1

規格寸法図

pic_asahi3_2

規格諸元

タイプ	呼び名	主要寸法法長×幅×控長(mm)	参考質量 (kg)	胴込量 (m3/個)
35型	A形	500×1,985×350	620	0.108
	BL形	500×1,481×350	465	0.071
	BR形	500×1,481×350	465	0.071
	C形	500×985×350	310	0.054
50型	A形	500×1,985×500	740	0.195
	BL形	500×1,481×500	570	0.133
	BR形	500×1,481×500	570	0.133
	C形	500×985×500	370	0.097

鋼製埋設型枠

pic_asahi3_3

ブロックの目地部には、胴込めコンクリートの流下を防ぐために、鋼製埋設型枠を設置します。

カタログ・図面ダウンロード

カタログ(PDF)
