大型残存型枠AKYパネル（大型残存パネル）
一般工種名：大型残存型枠
 |
 |
 |
 |
特徴
工期の短縮が図れます。
- パネル1枚の施工面積がA=2.16m2(1200×1800×t50)と大型であるため、機械施工による省力化・省人化の効果大。
- パネル自体の強度・剛性を上げることで、コンクリート打設の1リフト高さが最大H=1.80mまで打設可能。
- パネルの内部に接続用ジベルを埋め込むことで、設置・仮留めが容易となり、作業効率が向上。
- パネル設置時に調整用板バネを使用することで、パネルの脱落を防止し作業効率・安全性が向上。
用途
- 砂防施設
- 擁壁工、床固工、護岸工、流路工

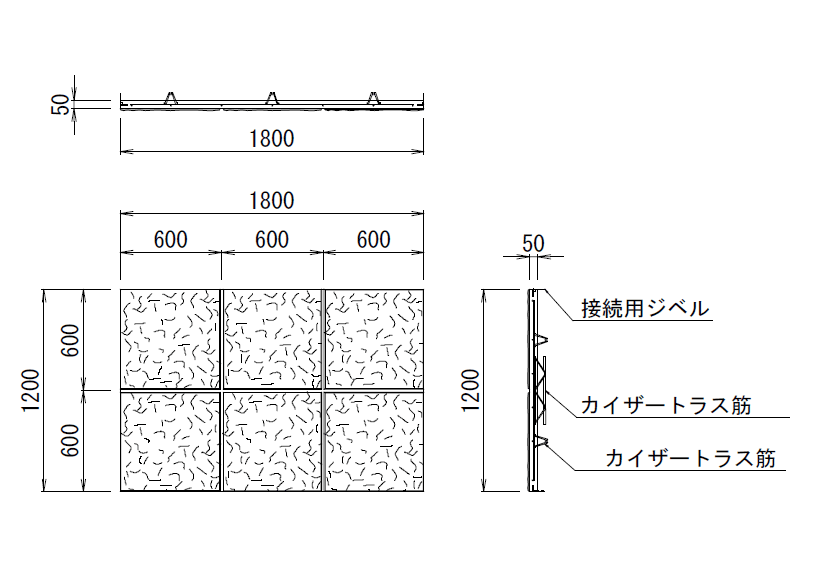

規格寸法図
規格諸元
| 呼び名 | 主要部寸法(mm) | 参考質量(kg) |
| A形 | 1,200×1,800×t50 | 290 |
AKYパネル 品質性能確認試験
AKYパネルの性能確認として、公的試験機関である『長岡技術科学大学』へ試験を委託致しました。
H２０年の夏頃より計6試験を計画立案し秋頃より試験を実施し、H21年2月末に報告書が完成致しました。
http://www.youtube.com/watch?v=sHf_VFagvc4&feature=related
 |
 |
| 梁曲げ試験状況（技大にて） | 衝撃試験状況（新津工場にて） |
施工手順
http://www.youtube.com/watch?v=kZS5wt9L7vY&feature=related
同製品の施工事例
|
この製品の施工事例について、以下のページからご覧になれます。
|
