プレウォール

一般工種名：プレキャストL型擁壁

プレウォール

特徴

施工性
プレウォールは規格化された組立擁壁であるため特殊な技術、機械を必要とせず、工期が短縮され大幅な省力化がはかられる。
専用の吊り上げ装置を設け施工性と安全性を一段と高めている。

経済性
プレウォールは垂直壁のため、土地を有効に利用することができ経済的である。

品質管理
プレウォールは、工場で充分な工程管理のもとで製作してあるので品質に対し信頼度が高い。

用途

用地に制約を受ける場合の土留工

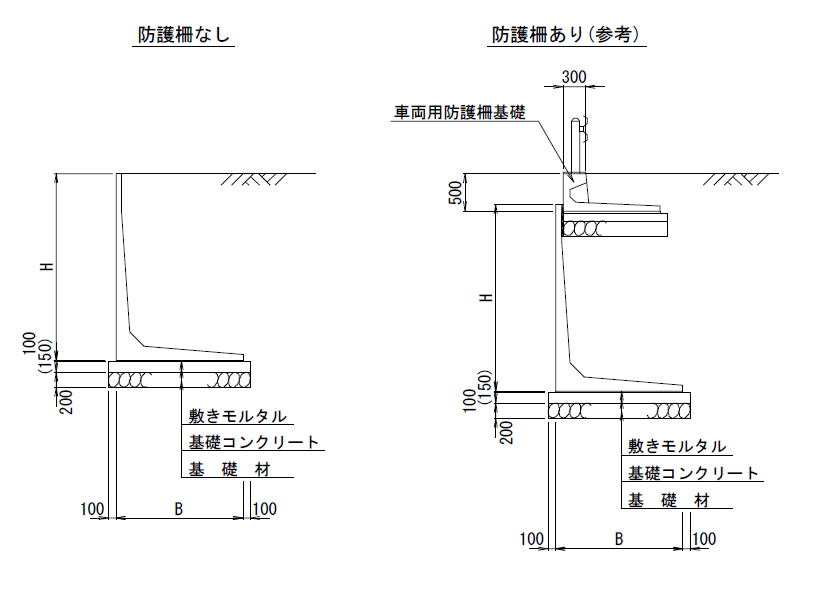

標準断面図

AN-Ⅰ型

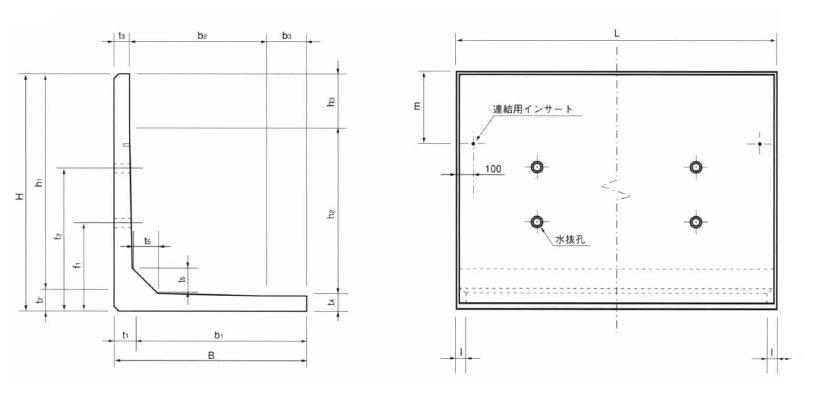

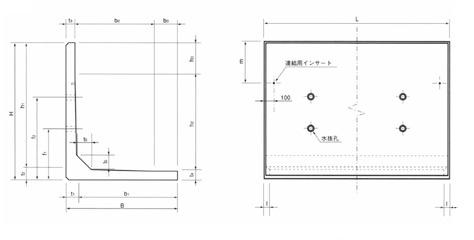

規格寸法図

規格諸元

呼び名		寸法(mm)				参考質量(kg)
		H	B	a	L(延長)	滑面	擬石
1,000		1,000	750	80	995	367	442
					2,000	734	885
1,200		1,200	900	80	995	485	576
					2,000	971	1,152
1,300		1,300	950	80	995	516	614
					2,000	1,032	1,229
1,500		1,500	1,100	80	995	630	743
					2,000	1,260	1,487
1,800		1,800	1,300	80	995	810	947
					2,000	1,621	1,894
2,000		2,000	1,400	80	995	907	1,058
					2,000	1,813	2,116
2,300		2,300	1,600	80	995	1,220	―
					2,000	2,439
2,500		2,500	1,700	80	1,000	1,316	1,505
2,800		2,800	1,900	80	1,000	1,732	―
3,000		3,000	2,000	80	1,000	1,786	2,013
3,500	滑面	3,500	2,300	80	1,000	2,180	2,701
	擬石
4,000	滑面	4,000	2,600	80	1,000	2,640	3,323
	擬石

A-Ⅲ型

規格寸法図

規格諸元

呼び名	寸法(mm)				参考質量(kg)
呼び名	H	B	a	L(延長)	滑面	擬石
1,000	1,000	850	80	995	386	461
1,000	1,000	850	80	2,000	771	923
1,200	1,200	1,050	80	995	514	604
1,200	1,200	1,050	80	2,000	1,027	1,208
1,300	1,300	1,100	80	995	544	642
1,300	1,300	1,100	80	2,000	1,088	1,285
1,500	1,500	1,200	80	995	649	762
1,500	1,500	1,200	80	2,000	1,297	1,525
1,800	1,800	1,500	80	995	848	984
1,800	1,800	1,500	80	2,000	1,695	1,968
2,000	2,000	1,600	80	995	943	1,095
2,000	2,000	1,600	80	2,000	1,886	2,190
2,300	2,300	1,800	80	995	1,257	―
2,300	2,300	1,800	80	2,000	2,514	―
2,500	2,500	1,950	80	1,000	1,359	1,548
2,800	2,800	2,200	80	1,000	1,783	―
3,000	3,000	2,300	80	1,000	1,838	2,065
3,500	3,500	2,600	80	1,000	2,382	2,771
4,000	4,000	3,000	80	1,000	3,200	3,417

L型擁壁　北陸地方整備局対応型

規格寸法図

規格諸元

呼び名		寸法(mm)										参考質量(kg)
		H	B	h1	b1	b2	b3	f1	f2	h2	h3
1,000	AⅠ AⅡ	1,000	800 1,000	900	700 900	700 900	―	600	―	900	―	1,750 1,950
	BⅠ BⅡ		850 1,200		750 1,100	750 1,100						1,800 2,150
	CⅠ		1,250		1,150	1,150						2,200
1,500	AⅠ AⅡ	1,500	1,050 1,300	1,375	925 1,175	850	100 350	625	―	900	500	2,750 3,000
	BⅠ BⅡ		1,200 1,400		1,075 1,275		250 450					2,900 3,100
	CⅠ		1,550		1,425		600					3,250
2,000	AⅠ AⅡ	2,000	1,300 1,550	1,850	1,150 1,400	1,100	100 350	650	1,000	1,400	500	3,940 4,190
	BⅠ BⅡ		1,500 1,700		1,350 1,550		300 500					4,140 4,340
	CⅠ		1,850		1,700		650					4,490
2,500	AⅠ AⅡ	2,500	1,600 1,800	2,320	1,420 1,620	1,350	150 350	680	1,250	1,900	500	5,460 5,660
	BⅠ BⅡ		1,750 2,000		1,570 1,820		300 550					5,610 5,860
	CⅠ		2,150		1,970		700					6,010
3,000	AⅠ AⅡ	3,000	1,850 2,100	2,775	1,625 1,875	1,600	150 400	725	1,500	2,400	500	7,500 7,750
	BⅠ BⅡ		2,050 2,300		1,825 2,075		350 600					7,700 7,950
	CⅠ		2,450		2,225		750					8,100
3,500	AⅠ AⅡ	3,500	2,150 2,350	3,200	1,850 2,050	1,850	150 350	800	2,000	2,850	500	6,110 6,260
	BⅠ BⅡ		2,350 2,600		2,050 2,300		350 600					6,260 6,450
	CⅠ		2,700		2,400		700					6,520
4,000	AⅠ AⅡ	4,000	2,400 2,600	3,700	2,100 2,300	1,850	400 600	800	2,000	2,850	1,000	6,670 6,820
	BⅠ BⅡ		2,650 2,900		2,350 2,600		650 900					6,860 7,050
	CⅠ		3,000		2,700		1,000					7,120

呼び名		寸法(mm)								参考質量(kg)
		l	m	t1	t2	t3	t4	t5	L
1,000	AⅠ AⅡ	30	300	100	100	100	100	100	4,000	1,750 1,950
	BⅠ BⅡ									1,800 2,150
	CⅠ									2,200
1,500	AⅠ AⅡ	30	600	125	125	100	100	125	4,000	2,750 3,000
	BⅠ BⅡ									2,900 3,100
	CⅠ									3,250
2,000	AⅠ AⅡ	70	600	150	150	100	100	150	4,000	3,940 4,190
	BⅠ BⅡ									4,140 4,340
	CⅠ									4,490
2,500	AⅠ AⅡ	50	600	180	180	100	100	180	4,000	5,460 5,660
	BⅠ BⅡ									5,610 5,860
	CⅠ									6,010
3,000	AⅠ AⅡ	50	600	225	225	100	100	225	4,000	7,500 7,750
	BⅠ BⅡ									7,700 7,950
	CⅠ									8,100
3,500	AⅠ AⅡ	50	600	300	300	150	150	300	2,000	6,110 6,260
	BⅠ BⅡ									6,260 6,450
	CⅠ									6,520
4,000	AⅠ AⅡ	50	600	300	300	150	150	300	2,000	6,670 6,820
	BⅠ BⅡ									6,860 7,050
	CⅠ									7,120

カタログPDFのダウンロード

プレウォール [2.1MB]
