ふる里
一般工種名：擬石型積ブロック
 |
 |
 |
特徴
多自然川づくりにおける河川環境の保全に適合したブロックです
ブロック横方向40cm間隔に、15～30mmの隙間があり、植物や昆虫等の成育の場が確保されます。
ブロックは深目地によって多様な水際となり、魚巣効果が期待されます。
周辺との景観に配慮するため、ブロック全面を擬石模様としました。
ブロック横方向40cm間隔に、15～30mmの隙間があり、植物や昆虫等の成育の場が確保されます。
ブロックは深目地によって多様な水際となり、魚巣効果が期待されます。
周辺との景観に配慮するため、ブロック全面を擬石模様としました。
安定性のある空積連結工法です
壁体重量が十分あり、上下ブロックの突起によるかみ合わせや横6個の連結構造としたことにより土圧に対し十分安定します。
壁体重量が十分あり、上下ブロックの突起によるかみ合わせや横6個の連結構造としたことにより土圧に対し十分安定します。
省力化・省人化工法です
一連当り1.0m2の大型製品であり、水平積みで安定し空積工法を基本としていることから施工性が良く、大幅な省力化と省人化が図れる経済的なブロックです。
一連当り1.0m2の大型製品であり、水平積みで安定し空積工法を基本としていることから施工性が良く、大幅な省力化と省人化が図れる経済的なブロックです。
カーブにも柔軟に対応できます。
横連結構造により、カーブ施工がスムーズに出来ます。
横連結構造により、カーブ施工がスムーズに出来ます。
用途
- 河川などの護岸工
- 道路などの土留擁壁工
- 治山などの山留山腹工
- 風致地区などの景観保全工

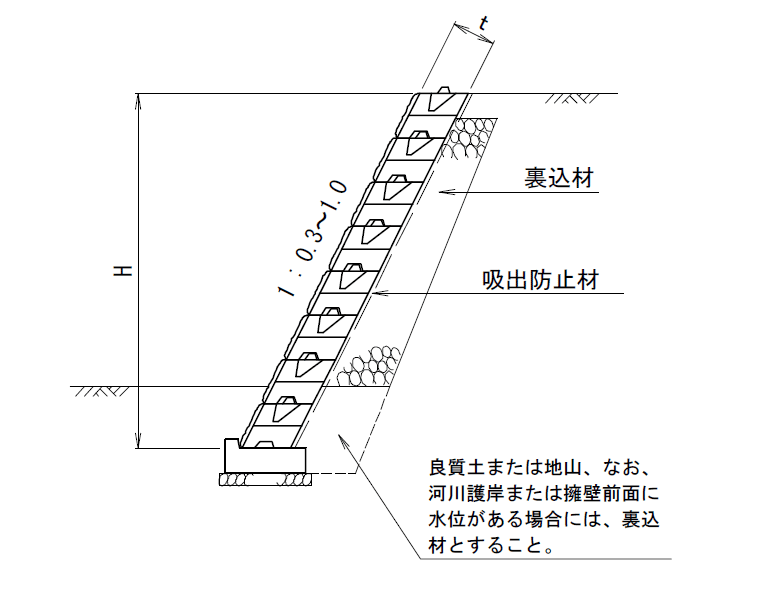

標準断面図

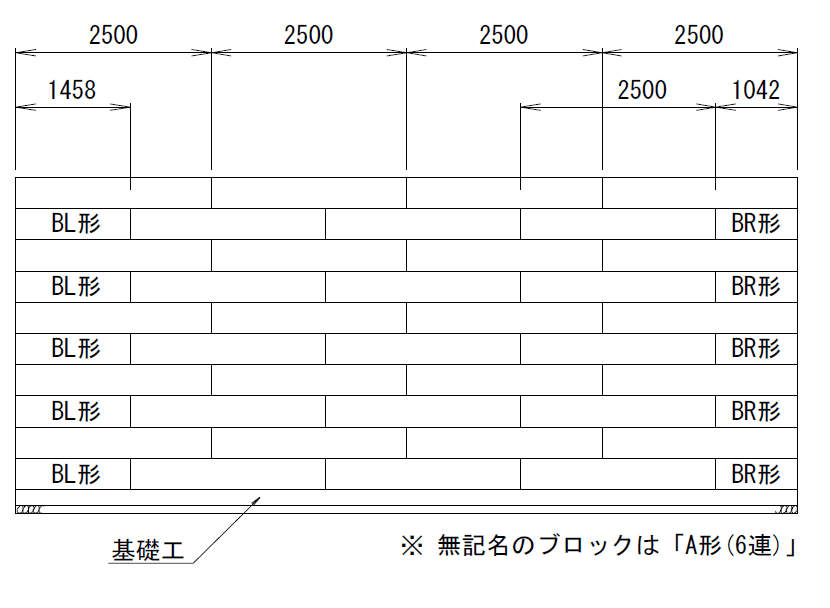

配列図
5分タイプ

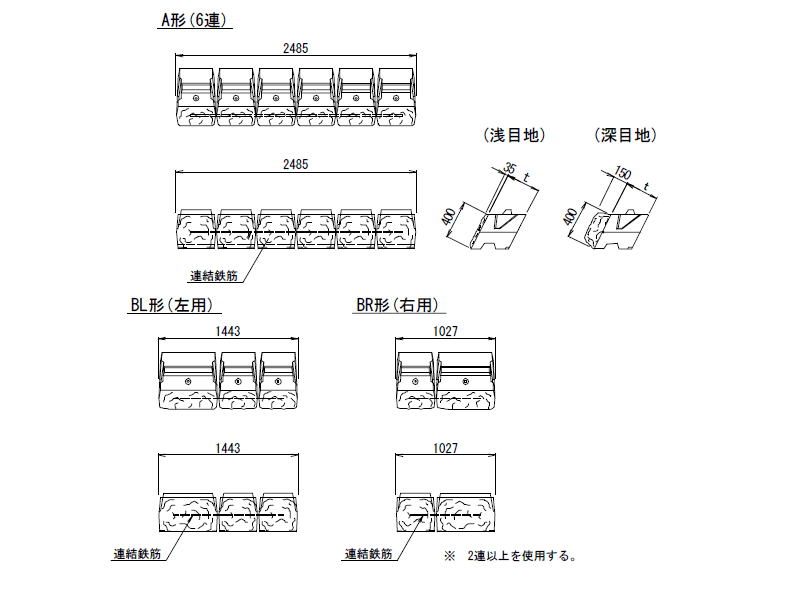

規格寸法図
規格諸元
| 呼び名 | 目地 | 擬石模様(mm) | 控寸法 t(mm) |
主要部寸法 法長×控×幅(mm) |
参考質量(kg) | |
| 35 型 |
A形(6連) | 浅目地 | 35 | 350 | 400×350×2,485 | 690 |
| BL形(3連) | 400×350×1,443 | 412 | ||||
| BR形(2連) | 400×350×1,027 | 297 | ||||
| A形(6連) | 深目地 | 150 | 400×350×2,485 | 918 | ||
| BL形(3連) | 400×350×1,443 | 547 | ||||
| BR形(2連) | 400×350×1,027 | 394 | ||||
| 50 型 |
A形(6連) | 浅目地 | 35 | 500 | 400×500×2,485 | 972 |
| BL形(3連) | 400×500×1,443 | 580 | ||||
| BR形(2連) | 400×500×1,027 | 418 | ||||
| A形(6連) | 深目地 | 150 | 400×500×2,485 | 1,194 | ||
| BL形(3連) | 400×500×1,443 | 713 | ||||
| BR形(2連) | 400×500×1,027 | 514 | ||||
| 75 型 |
A形(6連) | 浅目地 | 35 | 750 | 400×750×2,485 | 1,488 |
| BL形(3連) | 400×750×1,443 | 879 | ||||
| BR形(2連) | 400×750×1,027 | 631 | ||||
| A形(6連) | 深目地 | 150 | 400×750×2,485 | 1,710 | ||
| BL形(3連) | 400×750×1,443 | 1,012 | ||||
| BR形(2連) | 400×750×1,027 | 727 | ||||
※3分タイプもあります。
1割タイプ

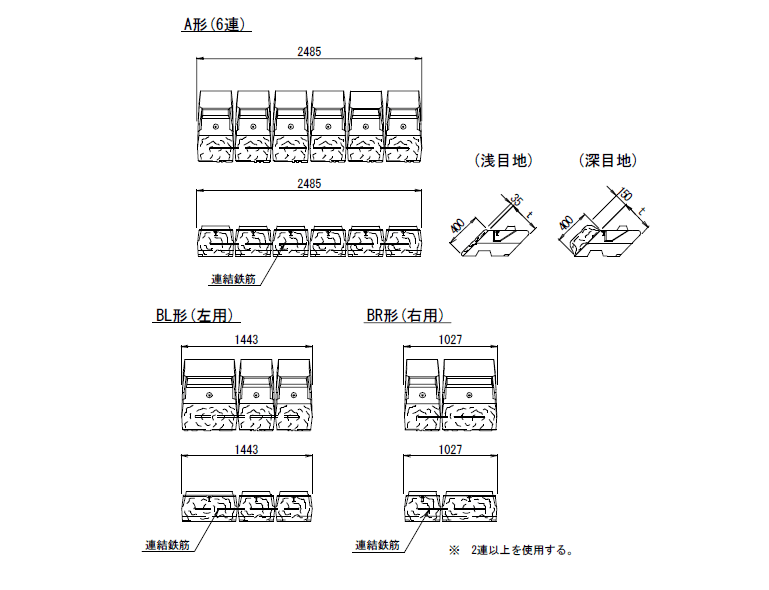

規格寸法図

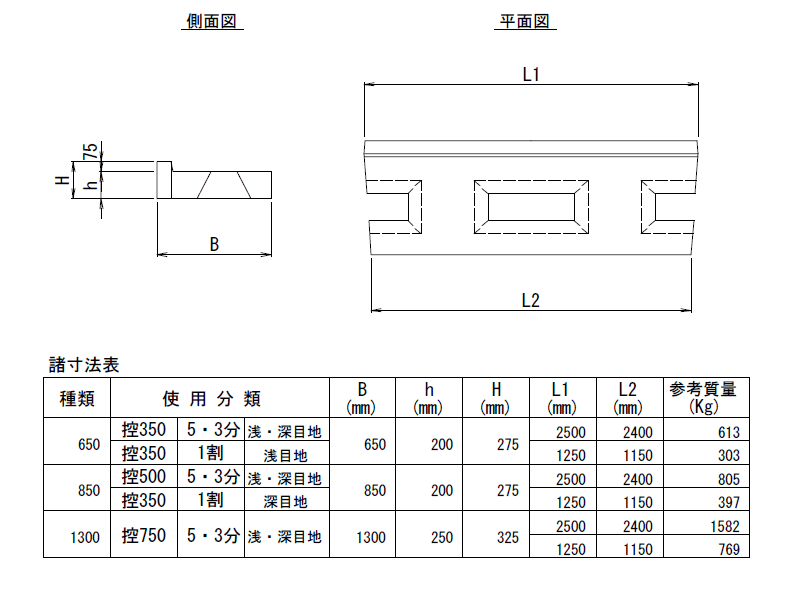

基礎ブロック形状図
規格諸元
| 呼び名 | 目地 | 擬石模様(mm) | 控寸法 t(mm) |
主要部寸法 法長×控×幅(mm) |
参考質量(kg) | |
| 35 型 |
A形(6連) | 浅目地 | 35 | 350 | 400×350×2,485 | 690 |
| BL形(3連) | 400×350×1,443 | 412 | ||||
| BR形(2連) | 400×350×1,027 | 297 | ||||
| A形(6連) | 深目地 | 150 | 400×350×2,485 | 918 | ||
| BL形(3連) | 400×350×1,443 | 547 | ||||
| BR形(2連) | 400×350×2,027 | 394 | ||||
※3分タイプもあります。
水理特性値証明書
水理特性値を取得しています。
同製品の施工事例
|
この製品の施工事例について、以下のページからご覧になれます。
|
技術資料
「環境配慮型ブロック設計資料」
平成18年12月(北陸土木コンクリート製品技術協会)
 |
表紙 [352KB] |
|
まえがき [59KB] |
|
目次 [73KB] |
「土木用コンクリート製品設計便覧」に掲載された環境配慮型製品等に適用し、北陸地方で生産・供給が可能な各種製品の構造諸元を紹介するものである。
～ 本書「適用」より
|
