橋長 937.0m 、　幅員 12.25m を有する7径間連続及び6径間連続鋼開断面箱桁橋
パネルサイズ
（直線部）1.18m×6.0m～12.0ｍ
（曲線部）1.85m×6.0m～12.0ｍ

企画提案POINT

• 施工性・安全性・経済性・耐久性を追求。
• 高強度コンクリートにより、PC埋設型枠の厚さを薄く軽量化を実現。
• 長大パネル形状の施工方法を含めた総合提案。

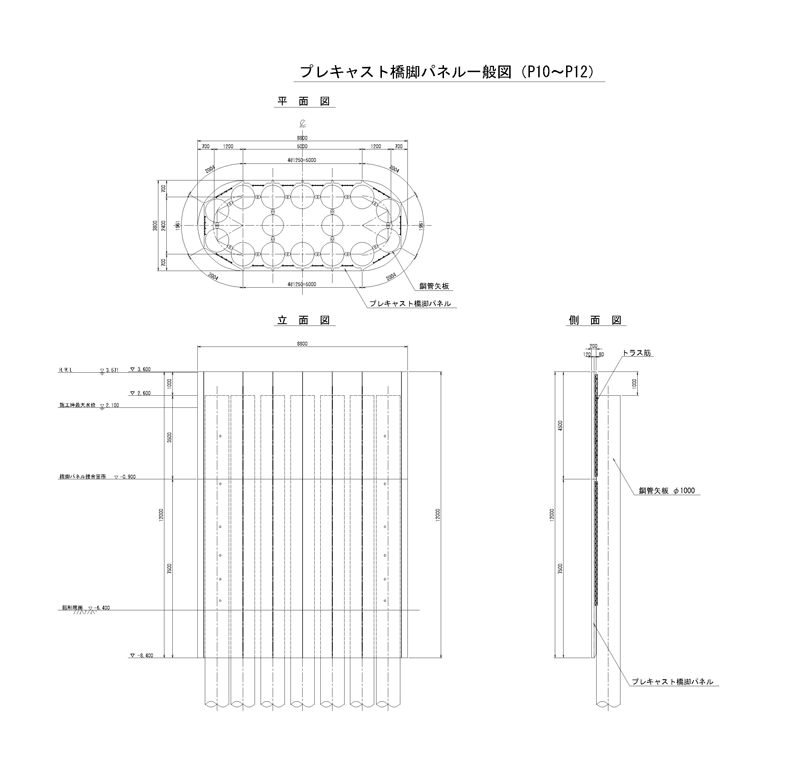

プレキャスト橋脚パネル一般図

拡大表示

PC埋設型枠工法とは・・・？
プレキャスト埋設型枠工法は、コンクリート構造物を建設する際に、通常使用する型枠の変わりに、予め工場で
製造したプレキャストコンクリート版を型枠として使用し、現場打ちコンクリートの打設後も取り外さないで、そのまま
外装材として使用する工法です。
したがって、施工の省力化、美観の向上、耐久性向上および地球環境保護等に優れた工法です。

工事概要

工事名 松浜上流橋下部工事 施工場所 新潟市東区津島屋～同市北区神谷内 発注者 国土交通省北陸地方整備局新潟国道事務所 工期 平成18年11月13日～平成21年9月13日
